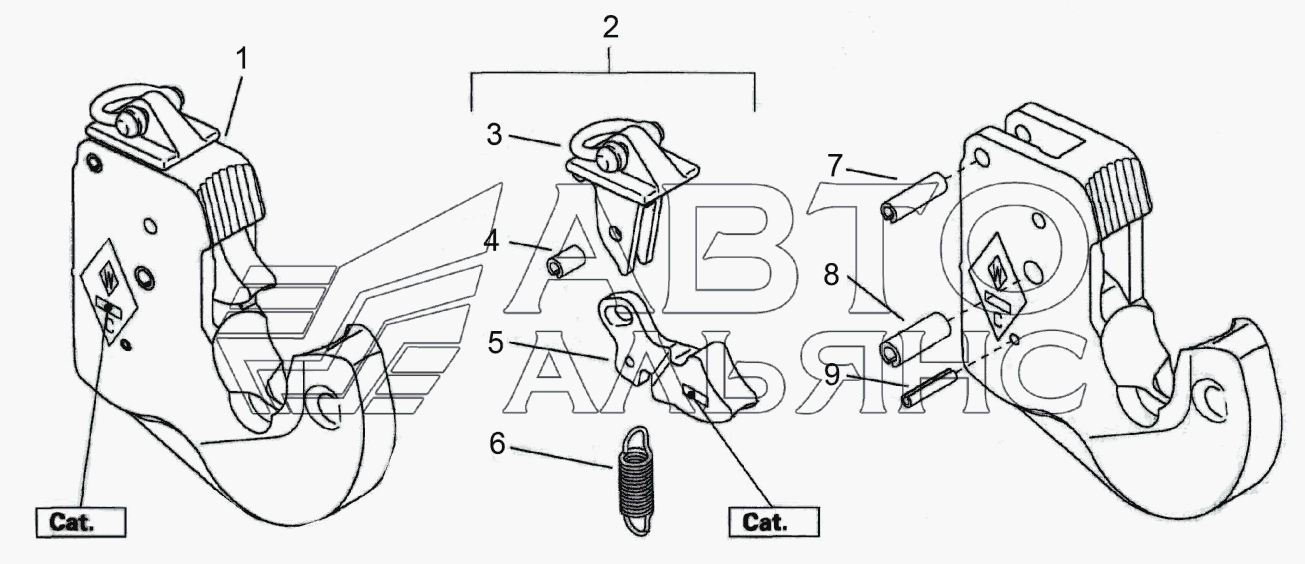

Захват Walterscheid 2кат., 3кат. МТЗ-3522. Каталог 2011г.

Переднее навесное устройство МТЗ-3522 Захват 2522-4605300/-01 «МТЗ» 3 кат. МТЗ-3522

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
2
3
3
4
4
5
5
6
7
7
8
9
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Захват нижний 204586

Заводской номер: 574934 Количество на модель: 1
574934
1
1

Номер детали на чертеже:

1

Захват нижний

Заводской номер: 574935 Количество на модель: 1
574935
1
2

Номер детали на чертеже:

2

Комплект защелки С 200002

Заводской номер: 506619 Количество на модель: 1
506619
1
2

Номер детали на чертеже:

2

Комплект защелки С 200001

Заводской номер: 506618 Количество на модель: 1
506618
1
3

Номер детали на чертеже:

3

Крышка приводного механизма 200030

Заводской номер: 506621 Количество на модель: 1
506621
1
3

Номер детали на чертеже:

3

Крышка приводного механизма 200029

Заводской номер: 506620 Количество на модель: 1
506620
1
4

Номер детали на чертеже:

4

Пружинный штифт 8х18 309988

Заводской номер: 506627 Количество на модель: 1
506627
1
4

Номер детали на чертеже:

4

Пружинный штифт 8х16 308511

Заводской номер: 506622 Количество на модель: 1
506622
1
5

Номер детали на чертеже:

5

Защелка С 308515

Заводской номер: 506623 Количество на модель: 1
506623
1
5

Номер детали на чертеже:

5

Защелка С 308578

Заводской номер: 506626 Количество на модель: 1
506626
1
6

Номер детали на чертеже:

6

Пружина 308524

Заводской номер: 506625 Количество на модель: 1
506625
1
7

Номер детали на чертеже:

7

Пружинный штифт 10х36 308520

Заводской номер: 506624 Количество на модель: 1
506624
1
7

Номер детали на чертеже:

7

Пружинный штифт 10х32 099432

Заводской номер: 506628 Количество на модель: 1
506628
1
8

Номер детали на чертеже:

8

Пружинный штифт 13х36 099599

Заводской номер: 506630 Количество на модель: 1
506630
1
9

Номер детали на чертеже:

9

Пружинный штифт 6х28 010486

Заводской номер: 506631 Количество на модель: 1
506631
1
9

Номер детали на чертеже:

9

Пружинный штифт 6х32 099435

Заводской номер: 506629 Количество на модель: 1
506629
1
Переднее навесное устройство МТЗ-3522 Захват 2522-4605300/-01 «МТЗ» 3 кат. МТЗ-3522
