Установка батарей аккумуляторных МТЗ-3522. Каталог 2011г.

Электрооборудование по двигателю МТЗ-3522 Блок коммутации МТЗ-3522

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

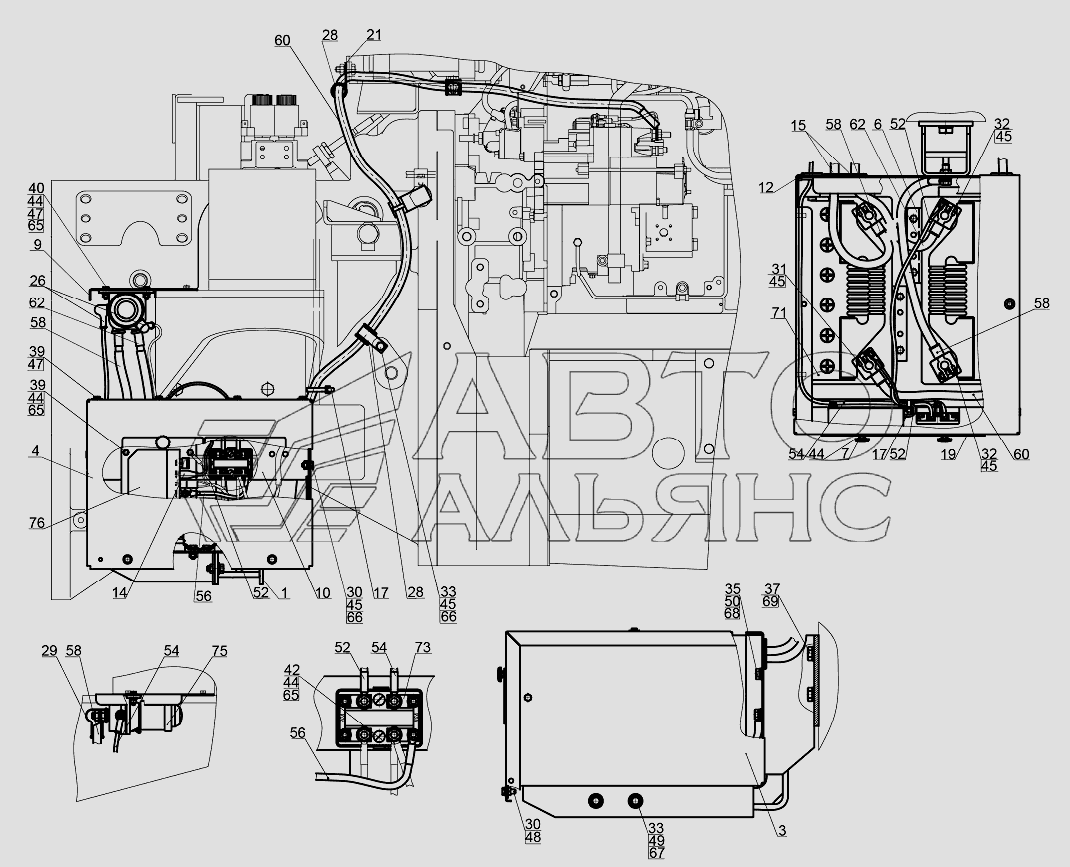

Установка батарей аккумуляторных

Заводской номер: 3522-3700080 Количество на модель: 1
3522-3700080
1
1

Номер детали на чертеже:

1

Опора

Заводской номер: 3522-3703010 Количество на модель: 1
3522-3703010
1
3

Номер детали на чертеже:

3

Ящик аккумуляторный

Заводской номер: 3522-3703110 Количество на модель: 1
3522-3703110
1
4

Номер детали на чертеже:

4

Кожух

Заводской номер: 3522-3703120 Количество на модель: 1
3522-3703120
1
6

Номер детали на чертеже:

6

Прижим

Заводской номер: 80В-3703020 Количество на модель: 2
80В-3703020
2
7

Номер детали на чертеже:

7

Винт

Заводской номер: 80-3805065 Количество на модель: 2
80-3805065
2
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: 3522-3737001 Количество на модель: 1
3522-3737001
1
10

Номер детали на чертеже:

10

Стяжка

Заводской номер: 3522-3703114 Количество на модель: 1
3522-3703114
1
12

Номер детали на чертеже:

12

Втулка

Заводской номер: 50-4607064 Количество на модель: 2
50-4607064
2
14

Номер детали на чертеже:

14

Наконечник

Заводской номер: 70-3723035 Количество на модель: 2
70-3723035
2
15

Номер детали на чертеже:

15

Втулка

Заводской номер: 70-3723042 Количество на модель: 2
70-3723042
2
17

Номер детали на чертеже:

17

Манжета

Заводской номер: 80-3723045-01 Количество на модель: 2
80-3723045-01
2
19

Номер детали на чертеже:

19

Щиток

Заводской номер: 822-3801341 Количество на модель: 2
822-3801341
2
21

Номер детали на чертеже:

21

Хомутик

Заводской номер: 923-3723012 Количество на модель: 3
923-3723012
3
23

Номер детали на чертеже:

23

Лента

Заводской номер: А37.07.011 Количество на модель: 1
А37.07.011
1
26

Номер детали на чертеже:

26

Чехол

Заводской номер: М2-14.13.238 Количество на модель: 2
М2-14.13.238
2
28

Номер детали на чертеже:

28

Уплотнитель

Заводской номер: ПР-32-04 Количество на модель: 2
ПР-32-04
2
29

Номер детали на чертеже:

29

Наконечник резиновый

Заводской номер: ТМ-59-6000-38 Количество на модель: 2
ТМ-59-6000-38
2
30

Номер детали на чертеже:

30

Болт

Заводской номер: БолтМ8-6gх16.88.35.019 Количество на модель: 4
БолтМ8-6gх16.88.35.019
4
31

Номер детали на чертеже:

31

Болт

Заводской номер: БолтМ8-6gх30.88.35.019 Количество на модель: 2
БолтМ8-6gх30.88.35.019
2
32

Номер детали на чертеже:

32

Болт

Заводской номер: БолтМ8-6gх35.88.35.019 Количество на модель: 2
БолтМ8-6gх35.88.35.019
2
33

Номер детали на чертеже:

33

Болт

Заводской номер: БолтМ10-6gх30.88.35.019 Количество на модель: 3
БолтМ10-6gх30.88.35.019
3
35

Номер детали на чертеже:

35

Болт

Заводской номер: БолтМ12-6gх30.88.35.019 Количество на модель: 2
БолтМ12-6gх30.88.35.019
2
37

Номер детали на чертеже:

37

Болт

Заводской номер: БолтМ16-6gх32.88.35.019 Количество на модель: 2
БолтМ16-6gх32.88.35.019
2
39

Номер детали на чертеже:

39

Болт

Заводской номер: БолтМ6-6gх16.88.35.019 Количество на модель: 6
БолтМ6-6gх16.88.35.019
6
40

Номер детали на чертеже:

40

Болт

Заводской номер: БолтМ6-6gх20.88.35.019 Количество на модель: 2
БолтМ6-6gх20.88.35.019
2
42

Номер детали на чертеже:

42

Винт

Заводской номер: ВинтВ.М6-6gх20.58.019 Количество на модель: 2
ВинтВ.М6-6gх20.58.019
2
44

Номер детали на чертеже:

44

Гайка

Заводской номер: ГайкаМ6-6Н.6.019 Количество на модель: 10
ГайкаМ6-6Н.6.019
10
45

Номер детали на чертеже:

45

Гайка

Заводской номер: ГайкаМ8-6Н.6.019 Количество на модель: 10
ГайкаМ8-6Н.6.019
10
47

Номер детали на чертеже:

47

Шайба

Заводской номер: ШайбаС6.01.019 Количество на модель: 4
ШайбаС6.01.019
4
48

Номер детали на чертеже:

48

Шайба

Заводской номер: ШайбаС8.01.019 Количество на модель: 2
ШайбаС8.01.019
2
49

Номер детали на чертеже:

49

Шайба С10.01.019

Заводской номер: ШайбаС10.01.019 Количество на модель: 3
ШайбаС10.01.019
3
50

Номер детали на чертеже:

50

Шайба

Заводской номер: ШайбаС12.01.019 Количество на модель: 2
ШайбаС12.01.019
2
52

Номер детали на чертеже:

52

Провод

Заводской номер: Провод80-3724368-Б Количество на модель: 2
Провод80-3724368-Б
2
54

Номер детали на чертеже:

54

Провод

Заводской номер: Провод1025.4-3724045 Количество на модель: 1
Провод1025.4-3724045
1
56

Номер детали на чертеже:

56

Провод

Заводской номер: Провод1221-3724383 Количество на модель: 1
Провод1221-3724383
1
58

Номер детали на чертеже:

58

Провод

Заводской номер: Провод1221В-3724075 Количество на модель: 1
Провод1221В-3724075
1
60

Номер детали на чертеже:

60

Провод

Заводской номер: Провод2022-3724041 Количество на модель: 1
Провод2022-3724041
1
62

Номер детали на чертеже:

62

Провод

Заводской номер: Провод2522-3724044 Количество на модель: 1
Провод2522-3724044
1
63

Номер детали на чертеже:

63

Провод

Заводской номер: Провод2522-3724075 Количество на модель: 1
Провод2522-3724075
1
65

Номер детали на чертеже:

65

Шайба

Заводской номер: Шайба6Т Количество на модель: 8
Шайба6Т
8
66

Номер детали на чертеже:

66

Шайба 8Т

Заводской номер: Шайба8Т Количество на модель: 6
Шайба8Т
6
67

Номер детали на чертеже:

67

Шайба

Заводской номер: Шайба10ОТ Количество на модель: 3
Шайба10ОТ
3
68

Номер детали на чертеже:

68

Шайба

Заводской номер: Шайба12ОТ Количество на модель: 2
Шайба12ОТ
2
69

Номер детали на чертеже:

69

Шайба

Заводской номер: Шайба16ОТ Количество на модель: 2
Шайба16ОТ
2
71

Номер детали на чертеже:

71

Батарея аккумуляторная 12/120

Заводской номер: 3703.26 Количество на модель: 2
3703.26
2
73

Номер детали на чертеже:

73

Блок предохранителей

Заводской номер: 3722.55 Количество на модель: 1
3722.55
1
75

Номер детали на чертеже:

75

Выключатель батарей 24В дистанционный

Заводской номер: 3737.15 Количество на модель: 1
3737.15
1
76

Номер детали на чертеже:

76

Преобразователь напряжения

Заводской номер: 3759.10 Количество на модель: 1
3759.10
1
