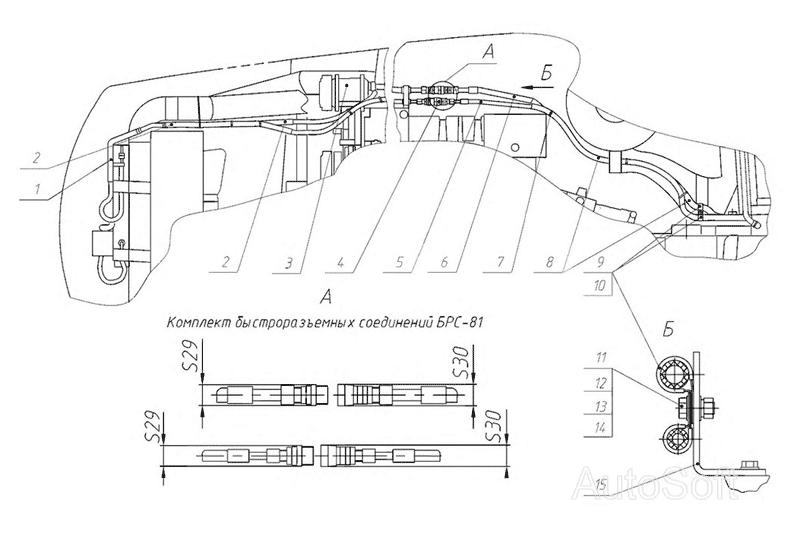

Установка шлангов кондиционера МТЗ-2022. Каталог 2010г.

Установка компрессора МТЗ-2022 Зеркало внутреннее МТЗ-2022

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шланг

Заводской номер: 2822ДЦ-8100012 Количество на модель: 1
2822ДЦ-8100012
1
2

Номер детали на чертеже:

2

Шланг

Заводской номер: 2822ДЦ-8100013-01 Количество на модель: 2
2822ДЦ-8100013-01
2
3

Номер детали на чертеже:

3

Компрессор

Заводской номер: 015200 Количество на модель: 1
015200
1
4

Номер детали на чертеже:

4

Комплект быстроразъемных соединений

Заводской номер: БСР-81 Количество на модель: 1
БСР-81
1
5

Номер детали на чертеже:

5

Шланг

Заводской номер: №6 90006GN Количество на модель: 1
№6 90006GN
1
6

Номер детали на чертеже:

6

Шланг

Заводской номер: №10 90010GN Количество на модель: 1
№10 90010GN
1
7

Номер детали на чертеже:

7

Манжета

Заводской номер: 80-3723045-01 Количество на модель: 14
80-3723045-01
14
8

Номер детали на чертеже:

8

Шланг

Заводской номер: 2822ДЦ-8100013-03 Количество на модель: 2
2822ДЦ-8100013-03
2
9

Номер детали на чертеже:

9

Трубка

Заводской номер: 3022-8100011 Количество на модель: 4
3022-8100011
4
10

Номер детали на чертеже:

10

Хомутик

Заводской номер: 822-3723044 Количество на модель: 4
822-3723044
4
11

Номер детали на чертеже:

11

Болт

Заводской номер: M8-6gx30.88.35.019 Количество на модель: 2
M8-6gx30.88.35.019
2
12

Номер детали на чертеже:

12

Гайка

Заводской номер: М8-6Н.6.019 Количество на модель: 2
М8-6Н.6.019
2
13

Номер детали на чертеже:

13

Шайба ГОСТ 11371-78

Заводской номер: 6.01.019 Количество на модель: 4
6.01.019
4
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 6Т Количество на модель: 2
6Т
2
15

Номер детали на чертеже:

15

Кронштейн

Заводской номер: 90-8402071-01 Количество на модель: 1
90-8402071-01
1
