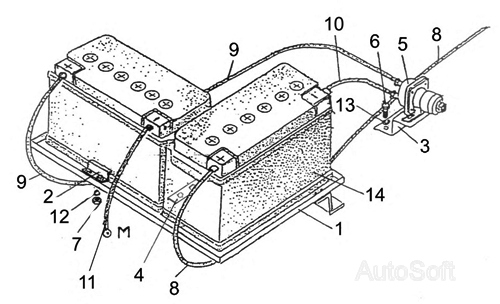

Установка батарей аккумуляторных МТЗ-2022. Каталог 2010г.

Генератор МТЗ-2022 Щиток приборов МТЗ-2022

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Основание

Заводской номер: 920-3703010-Б-01 Количество на модель: 1
920-3703010-Б-01
1
2

Номер детали на чертеже:

2

Прижим

Заводской номер: 80В-3703020-02 Количество на модель: 1
80В-3703020-02
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 2022-3710011 Количество на модель: 1
2022-3710011
1
4

Номер детали на чертеже:

4

Прижим

Заводской номер: 80В-3703012-01 Количество на модель: 1
80В-3703012-01
1
5

Номер детали на чертеже:

5

Уплотнитель

Заводской номер: ПР-32-02 Количество на модель: 1
ПР-32-02
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: M10-6gx20.88.35.019 Количество на модель: 2
M10-6gx20.88.35.019
2
7

Номер детали на чертеже:

7

Гайка

Заводской номер: М8-6Н.6.019 Количество на модель: 6
М8-6Н.6.019
6
8

Номер детали на чертеже:

8

Провод

Заводской номер: 2022-3724041 Количество на модель: 1
2022-3724041
1
9

Номер детали на чертеже:

9

Провод

Заводской номер: 2022-3724044 Количество на модель: 1
2022-3724044
1
10

Номер детали на чертеже:

10

Провод

Заводской номер: 923-3724042 Количество на модель: 1
923-3724042
1
11

Номер детали на чертеже:

11

Провод

Заводской номер: 1221В-3724075 Количество на модель: 1
1221В-3724075
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 8Т Количество на модель: 11
8Т
11
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 10 ОТ Количество на модель: 2
10 ОТ
2
14

Номер детали на чертеже:

14

Батарея аккумуляторная

Заводской номер: 12/120 Количество на модель: 2
12/120
2
