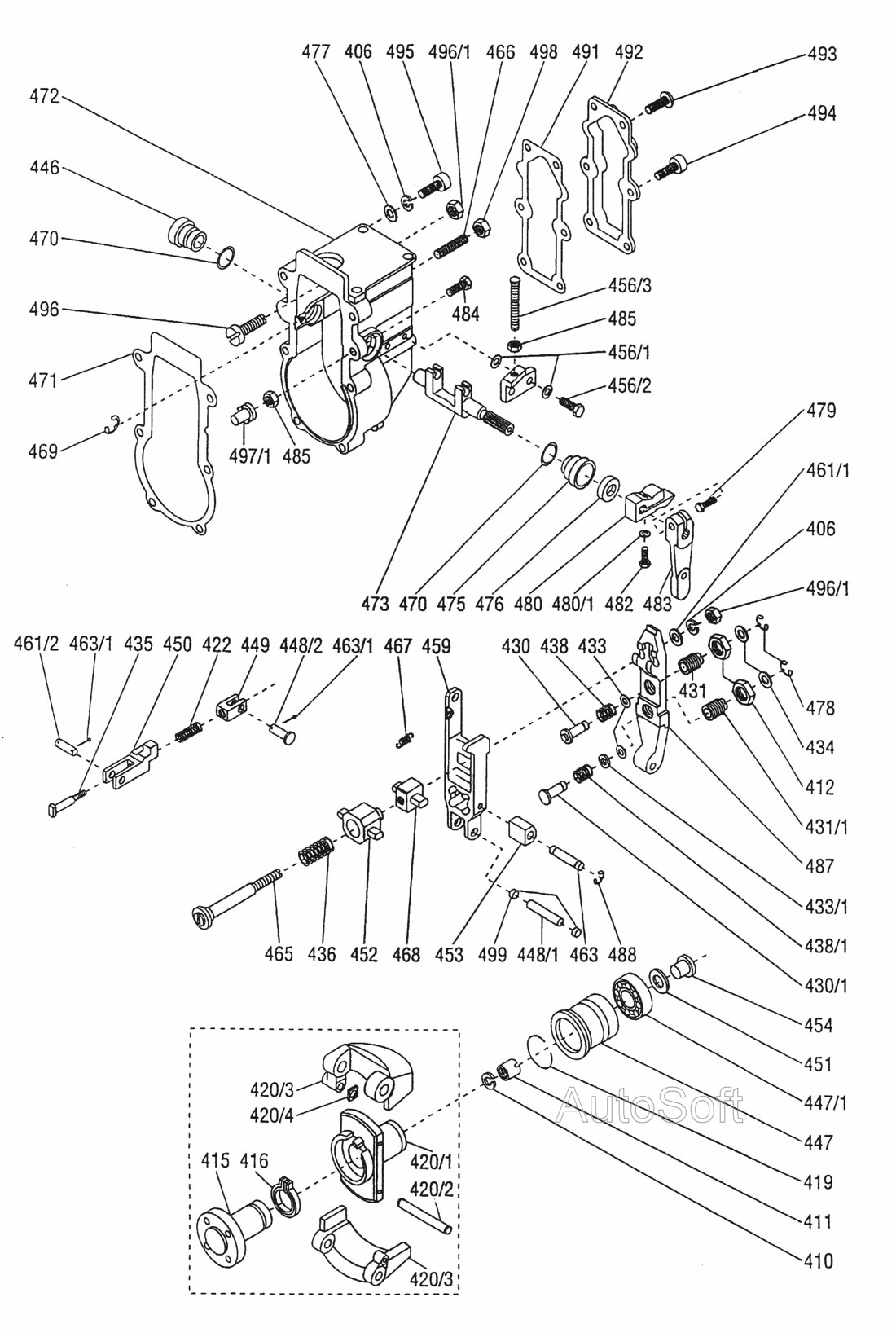

Перечень запасных частей для регулятора RV3M300/1050-3394 МТЗ-1523

Перечень запасных частей для устройства впрыска топлива PP6M10P1f-3491 МТЗ-1523 Перечень запасных частей для корректора давления наддува ZS64-1800 МТЗ-1523

Вид отображения:

Детали справа

По ширине экрана

54203-39

52442-05

63018-10

63010-26

52442-24

406

410

411

412

415

416

419

422

430

431

433

433

433

434

435

436

438

446

447

449

450

451

451

451

451

451

452

453

454

456

459

463

465

466

467

468

469

470

471

472

473

475

476

477

478

479

480

482

483

484

485

487

488

491

492

493

494

495

496

498

499

4201

4202

4203

4204

4301

4311

4331

4381

4471

4481

4482

4561

4562

4563

4611

4612

4631

4801

4961

4971

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Втулка с подшипником

Заводской номер: 54203-39 Количество на модель: 1

54203-39

1

Номер детали на чертеже:

Втулка холостого хода в сборе

Заводской номер: 52442-05 Количество на модель: 1

52442-05

1

Номер детали на чертеже:

Грузы в сборе

Заводской номер: 63018-10 Количество на модель: 1

63018-10

1

Номер детали на чертеже:

Корпус в сборе

Заводской номер: 63010-26 Количество на модель: 1

63010-26

1

Номер детали на чертеже:

Корректор

Заводской номер: 52442-24 Количество на модель: 1

52442-24

1

406

Номер детали на чертеже:

406

Шайба пружинная 6 DIN 127ВВN762

Заводской номер: 33093400 Количество на модель: 7

33093400

7

410

Номер детали на чертеже:

410

Шайба пружинная

Заводской номер: 00440-20 Количество на модель: 1

00440-20

1

411

Номер детали на чертеже:

411

Гайка

Заводской номер: 00236-20 Количество на модель: 1

00236-20

1

412

Номер детали на чертеже:

412

Контргайка

Заводской номер: 00211-37 Количество на модель: 2

00211-37

2

415

Номер детали на чертеже:

415

Ось в сборе

Заводской номер: Ось в сборе Количество на модель: 1

Ось в сборе

1

416

Номер детали на чертеже:

416

Пружина привода 58451-19

Заводской номер: Пружина привода 58451-19 Количество на модель: 1

Пружина привода 58451-19

1

419

Номер детали на чертеже:

419

Кольцо стопорное 00490-04

Заводской номер: 32090001 Количество на модель: 1

32090001

1

422

Номер детали на чертеже:

422

Пружина 08008-23

Заводской номер: 32097592 Количество на модель: 1

32097592

1

430

Номер детали на чертеже:

430

Штифт холостого хода 00721-05/02

Заводской номер: 161.0105 Количество на модель: 1

161.0105

1

431

Номер детали на чертеже:

431

Втулка

Заводской номер: 02442-05 Количество на модель: 1

02442-05

1

433

Номер детали на чертеже:

433

Прокладка s=0,50

Заводской номер: 00405-71 Количество на модель: 3

00405-71

3

433

Номер детали на чертеже:

433

Прокладка s=0,20

Заводской номер: 00405-70 Количество на модель: 3

00405-70

3

433

Номер детали на чертеже:

433

Прокладка s=0,10

Заводской номер: 00405-69 Количество на модель: 2

00405-69

2

434

Номер детали на чертеже:

434

Шайба s=0,50

Заводской номер: 00405-31 Количество на модель: 2

00405-31

2

435

Номер детали на чертеже:

435

Натяжной болт

Заводской номер: 00084-27 Количество на модель: 1

00084-27

1

436

Номер детали на чертеже:

436

Пружина 08007-62

Заводской номер: 32097471 Количество на модель: 1

32097471

1

438

Номер детали на чертеже:

438

Пружина 08000-94

Заводской номер: 32093196 Количество на модель: 1

32093196

1

446

Номер детали на чертеже:

446

Подшипник

Заводской номер: 04103-17 Количество на модель: 1

04103-17

1

447

Номер детали на чертеже:

447

Втулка

Заводской номер: 04203-39 Количество на модель: 1

04203-39

1

449

Номер детали на чертеже:

449

Вилка

Заводской номер: 00943-18 Количество на модель: 1

00943-18

1

450

Номер детали на чертеже:

450

Вилка скользящая

Заводской номер: 00944-27 Количество на модель: 1

00944-27

1

451

Номер детали на чертеже:

451

Прокладка s=0,60

Заводской номер: 00400-41 Количество на модель: 1

00400-41

1

451

Номер детали на чертеже:

451

Прокладка s=0,50

Заводской номер: 00400-40 Количество на модель: 1

00400-40

1

451

Номер детали на чертеже:

451

Прокладка s=0,40

Заводской номер: 00400-39 Количество на модель: 1

00400-39

1

451

Номер детали на чертеже:

451

Прокладка s=0,30

Заводской номер: 00400-11 Количество на модель: 1

00400-11

1

451

Номер детали на чертеже:

451

Прокладка s=0,20

Заводской номер: 00400-10 Количество на модель: 1

00400-10

1

452

Номер детали на чертеже:

452

Втулка скользящая

Заводской номер: 23013-23 Количество на модель: 1

23013-23

1

453

Номер детали на чертеже:

453

Опора

Заводской номер: 04955-25 Количество на модель: 1

04955-25

1

454

Номер детали на чертеже:

454

Палец центрирующий

Заводской номер: 00721-02 Количество на модель: 1

00721-02

1

456

Номер детали на чертеже:

456

Кронштейн

Заводской номер: 00896-83 Количество на модель: 1

00896-83

1

459

Номер детали на чертеже:

459

Двуплечий рычаг

Заводской номер: 23021-24 Количество на модель: 1

23021-24

1

463

Номер детали на чертеже:

463

Палец опорный

Заводской номер: 00701-33 Количество на модель: 1

00701-33

1

465

Номер детали на чертеже:

465

Звено в сборе

Заводской номер: 50094-76 Количество на модель: 1

50094-76

1

466

Номер детали на чертеже:

466

Винт

Заводской номер: 00091-31 Количество на модель: 1

00091-31

1

467

Номер детали на чертеже:

467

Пружина 08200-23

Заводской номер: 32093091 Количество на модель: 1

32093091

1

468

Номер детали на чертеже:

468

Гайка регулировочная

Заводской номер: 00258-23 Количество на модель: 1

00258-23

1

469

Номер детали на чертеже:

469

Кольцо стопорное 15 СSN02 2929.02

Заводской номер: 33090393 Количество на модель: 2

33090393

2

470

Номер детали на чертеже:

470

Кольцо 06818-02

Заводской номер: 31093186 Количество на модель: 2

31093186

2

471

Номер детали на чертеже:

471

Прокладка 06825-01

Заводской номер: 31093202 Количество на модель: 1

31093202

1

472

Номер детали на чертеже:

472

Корпус регулятора

Заводской номер: 23010-11 Количество на модель: 1

23010-11

1

473

Номер детали на чертеже:

473

Валик управления подачей топлива

Заводской номер: 04035-03 Количество на модель: 1

04035-03

1

475

Номер детали на чертеже:

475

Опора

Заводской номер: 04103-19 Количество на модель: 1

04103-19

1

476

Номер детали на чертеже:

476

Манжета 11х19х5 СSN02 9401.0

Заводской номер: 31093200 Количество на модель: 1

31093200

1

477

Номер детали на чертеже:

477

Шайба s=0,50

Заводской номер: 00405-94 Количество на модель: 6

00405-94

6

478

Номер детали на чертеже:

478

Кольцо стопорное 4 СSN02 2929.02

Заводской номер: 33090386 Количество на модель: 2

33090386

2

479

Номер детали на чертеже:

479

Болт М6х18 СSN02 1103:25

Заводской номер: 33092795 Количество на модель: 1

33092795

1

480

Номер детали на чертеже:

480

Поводок

Заводской номер: 04786-10 Количество на модель: 1

04786-10

1

482

Номер детали на чертеже:

482

Болт М6х16 СSN02 1103.55

Заводской номер: 33094782 Количество на модель: 1

33094782

1

483

Номер детали на чертеже:

483

Рычаг управления подачей топлива

Заводской номер: 04704-36 Количество на модель: 1

04704-36

1

484

Номер детали на чертеже:

484

Винт регулировочный

Заводской номер: 00001-43 Количество на модель: 1

00001-43

1

485

Номер детали на чертеже:

485

Гайка М6 СSN02 1401.55

Заводской номер: 33090522 Количество на модель: 2

33090522

2

487

Номер детали на чертеже:

487

Основной рычаг

Заводской номер: 23022-06 Количество на модель: 1

23022-06

1

488

Номер детали на чертеже:

488

Кольцо стопорное 6 СSN02 2929.02

Заводской номер: 33092854 Количество на модель: 2

33092854

2

491

Номер детали на чертеже:

491

Прокладка АFМ 38, 1mm 06825-13

Заводской номер: 31097616 Количество на модель: 1

31097616

1

492

Номер детали на чертеже:

492

Крышка

Заводской номер: 02925-63 Количество на модель: 1

02925-63

1

493

Номер детали на чертеже:

493

Винт М6х18 LI-АВ 823

Заводской номер: 33097635 Количество на модель: 1

33097635

1

494

Номер детали на чертеже:

494

Винт М6х20 СSN02 1143.55

Заводской номер: 33092851 Количество на модель: 5

33092851

5

495

Номер детали на чертеже:

495

Винт М6х30 СSN02 1143.55

Заводской номер: 33092253 Количество на модель: 6

33092253

6

496

Номер детали на чертеже:

496

Винт упорный

Заводской номер: 00021-34 Количество на модель: 1

00021-34

1

498

Номер детали на чертеже:

498

Гайка М5 СSN02 1401.22

Заводской номер: 33091662 Количество на модель: 1

33091662

1

499

Номер детали на чертеже:

499

Пробка

Заводской номер: 02912-14 Количество на модель: 2

02912-14

2

4201

Номер детали на чертеже:

4201

Опора грузов

Заводской номер: Опора грузов Количество на модель: 1

Опора грузов

1

4202

Номер детали на чертеже:

4202

Ось

Заводской номер: Ось Количество на модель: 2

Ось

2

4203

Номер детали на чертеже:

4203

Груз в сборе

Заводской номер: Груз в сборе Количество на модель: 2

Груз в сборе

2

4204

Номер детали на чертеже:

4204

Скользящий блок

Заводской номер: Скользящий блок Количество на модель: 2

Скользящий блок

2

4301

Номер детали на чертеже:

4301

Штифт корректора 00721-01/08

Заводской номер: 161.0124 Количество на модель: 1

161.0124

1

4311

Номер детали на чертеже:

4311

Втулка корректора

Заводской номер: 02442-20 Количество на модель: 1

02442-20

1

4331

Номер детали на чертеже:

4331

Прокладка s=0,05

Заводской номер: 00405-68 Количество на модель: 1

00405-68

1

4381

Номер детали на чертеже:

4381

Пружина 03007-09

Заводской номер: 32094251 Количество на модель: 1

32094251

1

4471

Номер детали на чертеже:

4471

Подшипник 6200 А2RSR СSN02 4640

Заводской номер: 31094441 Количество на модель: 1

31094441

1

083675

Не указан

180200 (6200-2RS) 6200-2RS

Код: 083675

Артикул: 180200 (6200-2RS), 6200-2RS

Производитель: Не указан

146061

SKF

180200 (6200-2RS) 6200.2RSН, 6200-2RS

Код: 146061

Артикул: 180200 (6200-2RS), 6200.2RSН, 6200-2RS

Производитель: SKF

4481

Номер детали на чертеже:

4481

Ось

Заводской номер: 00700-94 Количество на модель: 1

00700-94

1

4482

Номер детали на чертеже:

4482

Ось 6х14х11 СSN02 2112.00

Заводской номер: 33093105 Количество на модель: 1

33093105

1

4561

Номер детали на чертеже:

4561

Кольцо уплотнительное 6х10 СSN02 9310,2

Заводской номер: 160.2501 Количество на модель: 4

160.2501

4

4562

Номер детали на чертеже:

4562

Болт М6х14 СSN02 1103.55

Заводской номер: 33092381 Количество на модель: 2

33092381

2

4563

Номер детали на чертеже:

4563

Винт

Заводской номер: 00091-32 Количество на модель: 1

00091-32

1

4611

Номер детали на чертеже:

4611

Шайба 6,4 СSN02 1702.12

Заводской номер: 33092876 Количество на модель: 1

33092876

1

4612

Номер детали на чертеже:

4612

Ось

Заводской номер: 00722-09 Количество на модель: 1

00722-09

1

4631

Номер детали на чертеже:

4631

Шплинт 1,6х12 СSN02 1781.09-С

Заводской номер: 33094370 Количество на модель: 2

33094370

2

4801

Номер детали на чертеже:

4801

Шайба 6,4 СSN02 1744.05

Заводской номер: 33094041 Количество на модель: 1

33094041

1

4961

Номер детали на чертеже:

4961

Гайка М6 СSN02 1401 .22

Заводской номер: 33090519 Количество на модель: 2

33090519

2

4971

Номер детали на чертеже:

4971

Крышка 02482-14

Заводской номер: 33090013 Количество на модель: 1

33090013

1

Перечень запасных частей для устройства впрыска топлива PP6M10P1f-3491 МТЗ-1523 Перечень запасных частей для корректора давления наддува ZS64-1800 МТЗ-1523

Вернуться в раздел каталога
