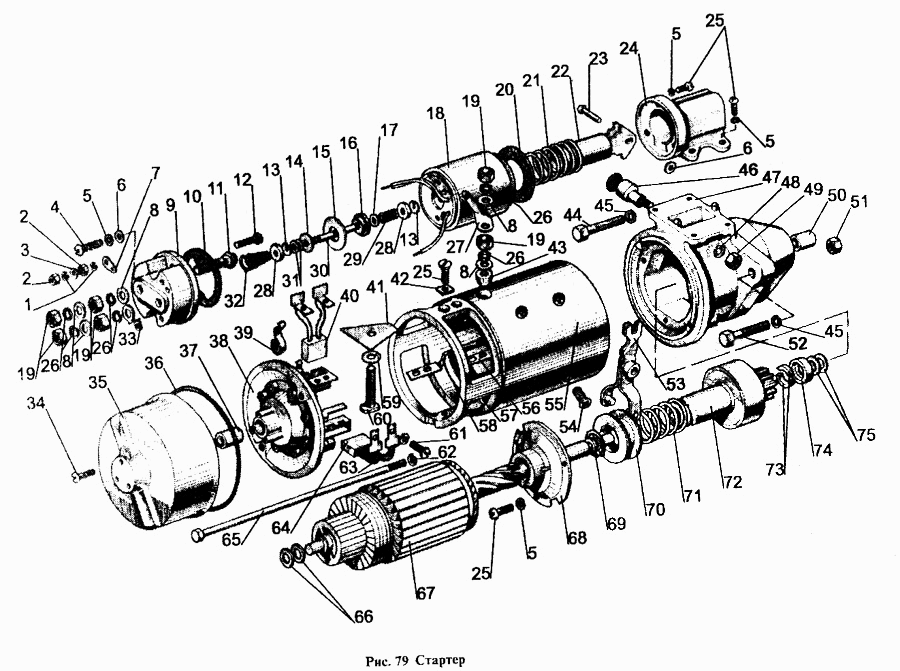

Стартер МТЗ-1221. Каталог 1997г.

Устройство пусковое аэрозольное МТЗ-1221 Фонари передние МТЗ-1221

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шайба 5

Заводской номер: Н-4001 Количество на модель: 2

Н-4001

2

2

Номер детали на чертеже:

2

Гайка М5

Заводской номер: М11-90118 Количество на модель: 2

М11-90118

2

3

Номер детали на чертеже:

3

Шайба

Заводской номер: Н-4034 Количество на модель: 1

Н-4034

1

4

Номер детали на чертеже:

4

Винт

Заводской номер: МН-0840 Количество на модель: 2

МН-0840

2

5

Номер детали на чертеже:

5

Шайба

Заводской номер: Н-1482 Количество на модель: 12

Н-1482

12

6

Номер детали на чертеже:

6

Шайба

Заводской номер: МН-0276 Количество на модель: 3

МН-0276

3

7

Номер детали на чертеже:

7

Наконечник

Заводской номер: SТ212-3708894 Количество на модель: 1

SТ212-3708894

1

8

Номер детали на чертеже:

8

Шайба

Заводской номер: МН-0113 Количество на модель: 5

МН-0113

5

9

Номер детали на чертеже:

9

Крышка

Заводской номер: SТ212-3708891 Количество на модель: 1

SТ212-3708891

1

10

Номер детали на чертеже:

10

Прокладка

Заводской номер: SТ212-3708809 Количество на модель: 1

SТ212-3708809

1

11

Номер детали на чертеже:

11

Болт контактный

Заводской номер: SТ212А-3708892 Количество на модель: 1

SТ212А-3708892

1

12

Номер детали на чертеже:

12

Винт клеммовый

Заводской номер: SТ222--3708832 Количество на модель: 1

SТ222--3708832

1

13

Номер детали на чертеже:

13

Скоба

Заводской номер: SТ222-3708868 Количество на модель: 2

SТ222-3708868

2

14

Номер детали на чертеже:

14

Шайба изоляционная

Заводской номер: VК14-3708067 Количество на модель: 1

VК14-3708067

1

15

Номер детали на чертеже:

15

Диск контактный

Заводской номер: SТ212-3708771 Количество на модель: 1

SТ212-3708771

1

16

Номер детали на чертеже:

16

Втулка изоляционная

Заводской номер: VК14-3708066 Количество на модель: 1

VК14-3708066

1

17

Номер детали на чертеже:

17

Шайба

Заводской номер: НZ-1940-D Количество на модель: 1

НZ-1940-D

1

18

Номер детали на чертеже:

18

Ярмо

Заводской номер: 20.3708830 Количество на модель: 1

20.3708830

1

19

Номер детали на чертеже:

19

Гайка

Заводской номер: NО-3202 Количество на модель: 6

NО-3202

6

20

Номер детали на чертеже:

20

Прокладка

Заводской номер: SТ212А-3708048 Количество на модель: 1

SТ212А-3708048

1

21

Номер детали на чертеже:

21

Пружина

Заводской номер: SТ212-3708804 Количество на модель: 1

SТ212-3708804

1

22

Номер детали на чертеже:

22

Якорь

Заводской номер: SТ212-3708810 Количество на модель: 1

SТ212-3708810

1

23

Номер детали на чертеже:

23

Штифт

Заводской номер: SТ212-3708813 Количество на модель: 1

SТ212-3708813

1

24

Номер детали на чертеже:

24

Фланец

Заводской номер: SТ212А-3708061-02 Количество на модель: 1

SТ212А-3708061-02

1

25

Номер детали на чертеже:

25

Винт

Заводской номер: 6Н-1580 Количество на модель: 14

6Н-1580

14

26

Номер детали на чертеже:

26

Шайба

Заводской номер: МН-0142 Количество на модель: 6

МН-0142

6

27

Номер детали на чертеже:

27

Шина соединительная

Заводской номер: SТ212-3708091 Количество на модель: 1

SТ212-3708091

1

28

Номер детали на чертеже:

28

Шайба специальная

Заводской номер: SТ222-3708869 Количество на модель: 2

SТ222-3708869

2

29

Номер детали на чертеже:

29

Пружина

Заводской номер: RS14-3708007 Количество на модель: 1

RS14-3708007

1

30

Номер детали на чертеже:

30

Плунжер

Заводской номер: SТ222-3708861 Количество на модель: 1

SТ222-3708861

1

31

Номер детали на чертеже:

31

Шайба

Заводской номер: NО-3002 Количество на модель: 4

NО-3002

4

32

Номер детали на чертеже:

32

Пружина

Заводской номер: SТ222-3708867 Количество на модель: 1

SТ222-3708867

1

33

Номер детали на чертеже:

33

Наконечник

Заводской номер: SТ212-3708893 Количество на модель: 1

SТ212-3708893

1

34

Номер детали на чертеже:

34

Винт

Заводской номер: 8Н-1541 Количество на модель: 3

8Н-1541

3

35

Номер детали на чертеже:

35

Кожух

Заводской номер: SТ212А-3708071-А Количество на модель: 1

SТ212А-3708071-А

1

36

Номер детали на чертеже:

36

Кольцо уплотнительное

Заводской номер: SТ222-3708042 Количество на модель: 1

SТ222-3708042

1

37

Номер детали на чертеже:

37

Вкладыш

Заводской номер: SТ50-3708302 Количество на модель: 1

SТ50-3708302

1

38

Номер детали на чертеже:

38

Крышка

Заводской номер: 20.3708300 Количество на модель: 1

20.3708300

1

39

Номер детали на чертеже:

39

Пружина

Заводской номер: SТ50-3708304 Количество на модель: 8

SТ50-3708304

8

40

Номер детали на чертеже:

40

Щетка изолированная

Заводской номер: 20.3708025 Количество на модель: 2

20.3708025

2

057838

Не указан

20.3708025

Код: 057838

Артикул: 20.3708025,

Производитель: Не указан

116220

Не указан

**.3708СБ 20.3708025

Код: 116220

Артикул: **.3708СБ, 20.3708025

Производитель: Не указан

546307

ЭЛЕКТРОКОНТАКТ

20.3708

Код: 546307

Артикул: 20.3708,

Производитель: ЭЛЕКТРОКОНТАКТ

41

Номер детали на чертеже:

41

Изоляция вывода

Заводской номер: 24.3708106 Количество на модель: 1

24.3708106

1

42

Номер детали на чертеже:

42

Гайка

Заводской номер: 8Н-1531-М Количество на модель: 4

8Н-1531-М

4

43

Номер детали на чертеже:

43

Втулка изоляционная

Заводской номер: SТ212А-3708104 Количество на модель: 1

SТ212А-3708104

1

44

Номер детали на чертеже:

44

Болт

Заводской номер: М12х30 Количество на модель: 2

М12х30

2

45

Номер детали на чертеже:

45

Шайба

Заводской номер: SНР12 Количество на модель: 3

SНР12

3

46

Номер детали на чертеже:

46

Ось рычага

Заводской номер: SТ212А-3708014 Количество на модель: 1

SТ212А-3708014

1

47

Номер детали на чертеже:

47

Крышка

Заводской номер: SТ212А-3708400 Количество на модель: 1

SТ212А-3708400

1

48

Номер детали на чертеже:

48

Шайба

Заводской номер: Н-4069 Количество на модель: 1

Н-4069

1

49

Номер детали на чертеже:

49

Гайка

Заводской номер: 8Н-1537 Количество на модель: 1

8Н-1537

1

50

Номер детали на чертеже:

50

Вкладыш

Заводской номер: SТ212-3708402 Количество на модель: 1

SТ212-3708402

1

51

Номер детали на чертеже:

51

Гайка

Заводской номер: М12 Количество на модель: 1

М12

1

52

Номер детали на чертеже:

52

Болт

Заводской номер: М12х45 Количество на модель: 1

М12х45

1

958723

Не указан

М12х45

Код: 958723

Артикул: М12х45,

Производитель: Не указан

53

Номер детали на чертеже:

53

Рычаг отводки

Заводской номер: SТ212А-3708020 Количество на модель: 1

SТ212А-3708020

1

54

Номер детали на чертеже:

54

Винт полюса

Заводской номер: 1-GК-38 Количество на модель: 8

1-GК-38

8

55

Номер детали на чертеже:

55

Корпус

Заводской номер: 20.3708101 Количество на модель: 1

20.3708101

1

56

Номер детали на чертеже:

56

Полюс

Заводской номер: SТ212-3708102 Количество на модель: 4

SТ212-3708102

4

57

Номер детали на чертеже:

57

Катушка

Заводской номер: 20.3708143 Количество на модель: 1

20.3708143

1

58

Номер детали на чертеже:

58

Катушка

Заводской номер: 20.3708142 Количество на модель: 1

20.3708142

1

59

Номер детали на чертеже:

59

Шайба

Заводской номер: МХ-0355 Количество на модель: 1

МХ-0355

1

60

Номер детали на чертеже:

60

Болт контактный

Заводской номер: 20.3708109 Количество на модель: 1

20.3708109

1

61

Номер детали на чертеже:

61

Винт

Заводской номер: Н-4237-01 Количество на модель: 4

Н-4237-01

4

62

Номер детали на чертеже:

62

Шайба

Заводской номер: МН-0246 Количество на модель: 2

МН-0246

2

63

Номер детали на чертеже:

63

Шайба

Заводской номер: Н-1012 Количество на модель: 3

Н-1012

3

64

Номер детали на чертеже:

64

Щетка неизолированная

Заводской номер: 20.3708115 Количество на модель: 2

20.3708115

2

65

Номер детали на чертеже:

65

Болт стяжной

Заводской номер: SТ50-3708080 Количество на модель: 2

SТ50-3708080

2

66

Номер детали на чертеже:

66

Шайба

Заводской номер: NО-1001 Количество на модель: 2

NО-1001

2

67

Номер детали на чертеже:

67

Якорь

Заводской номер: 20.3708200 Количество на модель: 1

20.3708200

1

68

Номер детали на чертеже:

68

Подшипник

Заводской номер: SТ212-3708050 Количество на модель: 1

SТ212-3708050

1

69

Номер детали на чертеже:

69

Кольцо

Заводской номер: SТ212А-3708604 Количество на модель: 1

SТ212А-3708604

1

70

Номер детали на чертеже:

70

Втулка отводки

Заводской номер: SТ212-3708602 Количество на модель: 1

SТ212-3708602

1

71

Номер детали на чертеже:

71

Пружина

Заводской номер: SТ212-3708615 Количество на модель: 1

SТ212-3708615

1

72

Номер детали на чертеже:

72

Привод

Заводской номер: SТ212-3708600-В Количество на модель: 1

SТ212-3708600-В

1

094457

Не указан

СТ212Б-3708600 СТ212-3708600-Б

Код: 094457

Артикул: СТ212Б-3708600, СТ212-3708600-Б

Производитель: Не указан

909282

Не указан

20.3708-600 СТ212-3708600-Б

Код: 909282

Артикул: 20.3708-600, СТ212-3708600-Б

Производитель: Не указан

73

Номер детали на чертеже:

73

Полукольцо упорное

Заводской номер: SТ212А-3708004 Количество на модель: 2

SТ212А-3708004

2

74

Номер детали на чертеже:

74

Обойма

Заводской номер: SТ212А-3708006 Количество на модель: 1

SТ212А-3708006

1

75

Номер детали на чертеже:

75

Шайба

Заводской номер: SТ212-3708011 Количество на модель: 2

SТ212-3708011

2
