Картофелекопалка КМ-2 КМ-2 (САЗ). Каталог 2015г.

Картофелекопалка КМ-2 КМ-2 (САЗ) Барабан КМ-2 (САЗ)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

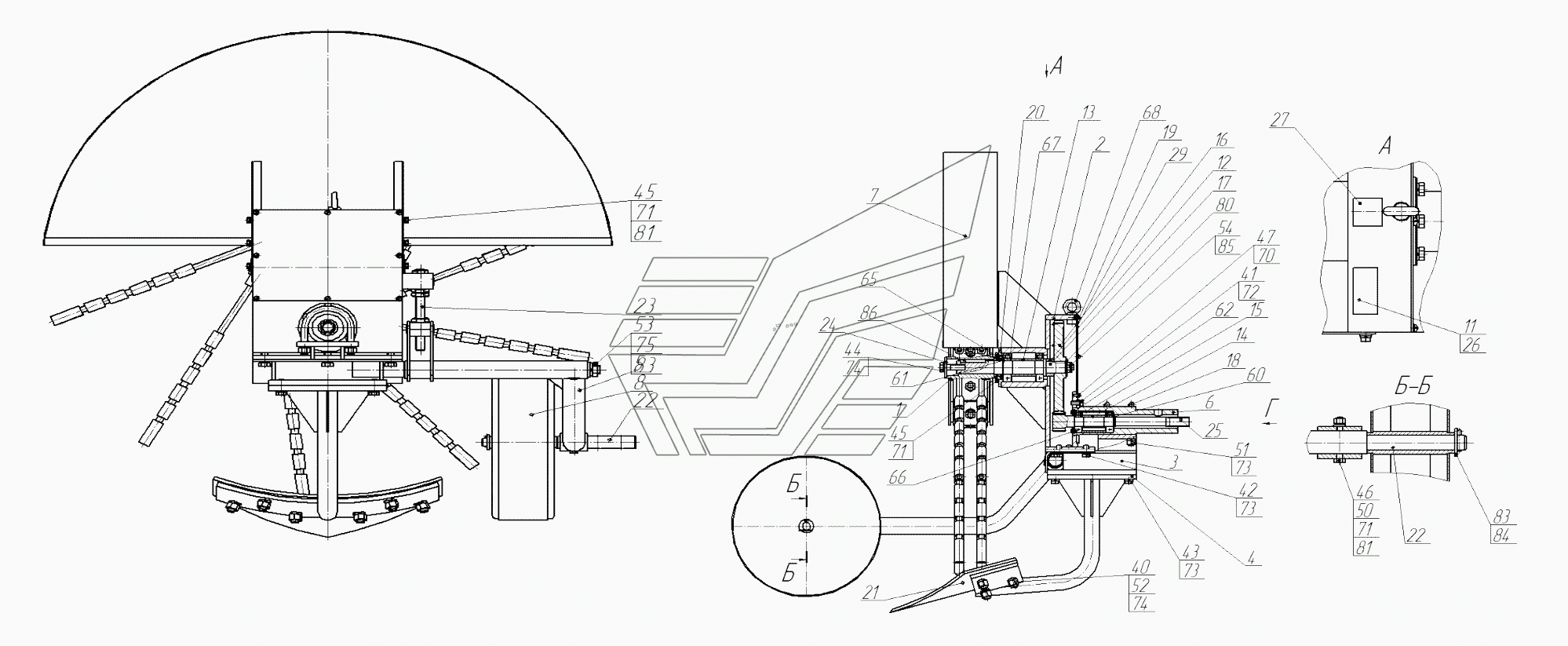

Сборочный чертеж

Заводской номер: КМ-00.000СБ Количество на модель:
КМ-00.000СБ
1

Номер детали на чертеже:

1

Барабан

Заводской номер: КМ-01.000 Количество на модель: 1
КМ-01.000
1
2

Номер детали на чертеже:

2

Корпус

Заводской номер: КМ-02.000 Количество на модель: 1
КМ-02.000
1
3

Номер детали на чертеже:

3

Основание

Заводской номер: КМ-03.000 Количество на модель: 1
КМ-03.000
1
4

Номер детали на чертеже:

4

Основание

Заводской номер: КМ-04.000 Количество на модель: 1
КМ-04.000
1
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: КМ-05.000 Количество на модель: 1
КМ-05.000
1
6

Номер детали на чертеже:

6

Хвостовик

Заводской номер: КМ-06.000-Б Количество на модель: 1
КМ-06.000-Б
1
7

Номер детали на чертеже:

7

Кожух

Заводской номер: КМ-07.000 Количество на модель: 1
КМ-07.000
1
8

Номер детали на чертеже:

8

Колесо

Заводской номер: ПУ-04.200 Количество на модель: 1
ПУ-04.200
1
11

Номер детали на чертеже:

11

Табличка

Заводской номер: КМ-00.001 Количество на модель: 1
КМ-00.001
1
12

Номер детали на чертеже:

12

Втулка

Заводской номер: КМ-00.002 Количество на модель: 1
КМ-00.002
1
13

Номер детали на чертеже:

13

Втулка

Заводской номер: КМ-00.003 Количество на модель: 1
КМ-00.003
1
14

Номер детали на чертеже:

14

Втулка

Заводской номер: КМ-00.003-01 Количество на модель: 1
КМ-00.003-01
1
15

Номер детали на чертеже:

15

Втулка

Заводской номер: КМ-00.003-02 Количество на модель: 1
КМ-00.003-02
1
16

Номер детали на чертеже:

16

Колесо зубчатое

Заводской номер: КМ-00.006 Количество на модель: 1
КМ-00.006
1
17

Номер детали на чертеже:

17

Вал

Заводской номер: КМ-00.007 Количество на модель: 1
КМ-00.007
1
18

Номер детали на чертеже:

18

Хомут

Заводской номер: КМ-00.008 Количество на модель: 2
КМ-00.008
2
19

Номер детали на чертеже:

19

Крышка

Заводской номер: КМ-00.009 Количество на модель: 1
КМ-00.009
1
20

Номер детали на чертеже:

20

Крышка

Заводской номер: КМ-00.010 Количество на модель: 1
КМ-00.010
1
21

Номер детали на чертеже:

21

Лемех

Заводской номер: КМ-00.011 Количество на модель: 1
КМ-00.011
1
22

Номер детали на чертеже:

22

Ось

Заводской номер: КМ-00.012 Количество на модель: 1
КМ-00.012
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: КМ-00.013 Количество на модель: 1
КМ-00.013
1
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 9910.00.022 Количество на модель: 1
9910.00.022
1
25

Номер детали на чертеже:

25

Вал-шестерня

Заводской номер: КМ-00.015-Б Количество на модель: 1
КМ-00.015-Б
1
26

Номер детали на чертеже:

26

Табличка

Заводской номер: КМ-00.016 Количество на модель: 1
КМ-00.016
1
27

Номер детали на чертеже:

27

Табличка

Заводской номер: 112Н-3903017-А Количество на модель: 1
112Н-3903017-А
1
29

Номер детали на чертеже:

29

Прокладка

Заводской номер: КМ-00.019 Количество на модель: 1
КМ-00.019
1
41

Номер детали на чертеже:

41

Болт

Заводской номер: С00057 Количество на модель: 6
С00057
6
42

Номер детали на чертеже:

42

Болт М8-6gх20.88.35.019

Заводской номер: 911031 Количество на модель: 5
911031
5
261519
МТЗ
911031
Болт М8-6gx20.88.35.019 ГОСТ 7796-70 ОАО МТЗ
Код: 261519
Артикул: 911031,
Под заказ

На складах : Под заказ

Производитель: МТЗ
43

Номер детали на чертеже:

43

Болт

Заводской номер: 911063 Количество на модель: 10
911063
10
44

Номер детали на чертеже:

44

Болт

Заводской номер: 911110 Количество на модель: 1
911110
1
45

Номер детали на чертеже:

45

Болт

Заводской номер: 911006 Количество на модель: 10
911006
10
46

Номер детали на чертеже:

46

Болт

Заводской номер: С00081 Количество на модель: 1
С00081
1
47

Номер детали на чертеже:

47

Винт

Заводской номер: 912047 Количество на модель: 8
912047
8
50

Номер детали на чертеже:

50

Гайка М6-6Н.6.019

Заводской номер: 913011 Количество на модель: 1
913011
1
51

Номер детали на чертеже:

51

Гайка

Заводской номер: 913035 Количество на модель: 4
913035
4
52

Номер детали на чертеже:

52

Гайка

Заводской номер: 913045 Количество на модель: 6
913045
6
53

Номер детали на чертеже:

53

Гайка

Заводской номер: 913063 Количество на модель: 4
913063
4
54

Номер детали на чертеже:

54

Гайка

Заводской номер: 913053 Количество на модель: 2
913053
2
60

Номер детали на чертеже:

60

Кольцо

Заводской номер: 915241 Количество на модель: 1
915241
1
61

Номер детали на чертеже:

61

Кольцо

Заводской номер: 915245 Количество на модель: 1
915245
1
62

Номер детали на чертеже:

62

Кольцо

Заводской номер: 915260 Количество на модель: 1
915260
1
65

Номер детали на чертеже:

65

Манжета

Заводской номер: С00308 Количество на модель:
С00308
66

Номер детали на чертеже:

66

Подшипник

Заводской номер: 43832 Количество на модель: 2
43832
2
67

Номер детали на чертеже:

67

Подшипник

Заводской номер: 24649 Количество на модель: 2
24649
2
68

Номер детали на чертеже:

68

Рым-болт

Заводской номер: Рым-болтМ8 Количество на модель: 1
Рым-болтМ8
1
70

Номер детали на чертеже:

70

Шайба

Заводской номер: 6916195 Количество на модель: 8
6916195
8
71

Номер детали на чертеже:

71

Шайба 6Т

Заводской номер: 6916245 Количество на модель: 11
6916245
11
72

Номер детали на чертеже:

72

Шайба

Заводской номер: 6916290 Количество на модель: 5
6916290
5
73

Номер детали на чертеже:

73

Шайба

Заводской номер: 991401 Количество на модель: 14
991401
14
74

Номер детали на чертеже:

74

Шайба

Заводской номер: 6916075 Количество на модель: 7
6916075
7
75

Номер детали на чертеже:

75

Шайба

Заводской номер: 6916120 Количество на модель: 1
6916120
1
80

Номер детали на чертеже:

80

Шайба

Заводской номер: 916061 Количество на модель: 1
916061
1
81

Номер детали на чертеже:

81

Шайба

Заводской номер: 916045 Количество на модель: 7
916045
7
82

Номер детали на чертеже:

82

Шайба

Заводской номер: 916063 Количество на модель: 1
916063
1
83

Номер детали на чертеже:

83

Шайба С16.01.019

Заводской номер: 916069 Количество на модель: 1
916069
1
85

Номер детали на чертеже:

85

Шплинт 3,2х25.019

Заводской номер: 917113 Количество на модель: 2
917113
2
86

Номер детали на чертеже:

86

Шпонка

Заводской номер: 53011 Количество на модель: 1
53011
1
Картофелекопалка КМ-2 КМ-2 (САЗ) Барабан КМ-2 (САЗ)
