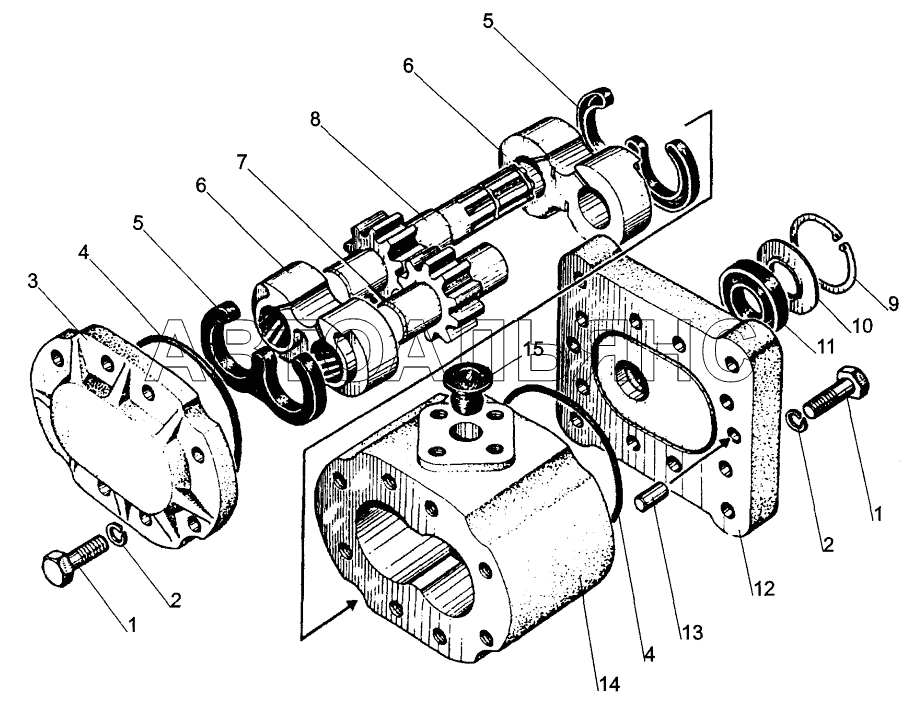

Насос шестеренный NSH6-3-L;Gear pump NSH6-3-L БЕЛАРУС 320. Каталог 1998г.

Распределитель R80-3/l-lll-3Gg;Distributor Valve R80-3/l-lll-3Gg БЕЛАРУС 320 Кабина I;Cab I БЕЛАРУС 320

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Винт

Заводской номер: М6х20 Количество на модель: 16

М6х20

16

2

Номер детали на чертеже:

2

Шайба

Заводской номер: SHP6 Количество на модель: 16

SHP6

16

3

Номер детали на чертеже:

3

Крышка нижняя

Заводской номер: NSH6-3.009 Количество на модель: 1

NSH6-3.009

1

4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 055-060-30-2-4 Количество на модель: 2

055-060-30-2-4

2

043715

055-060-30

Код: 043715

Артикул: 055-060-30,

Производитель:

828511

БЕЛАРУСЬРЕЗИНОТЕХНИКА

055-060-30-2-2

Код: 828511

Артикул: 055-060-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

5

Номер детали на чертеже:

5

Манжета

Заводской номер: NSH6-3.002 Количество на модель: 2

NSH6-3.002

2

6

Номер детали на чертеже:

6

Подшипник

Заводской номер: NSH6-3.003 Количество на модель: 2

NSH6-3.003

2

7

Номер детали на чертеже:

7

Шестерня ведомая

Заводской номер: NSH6-3.005 Количество на модель: 1

NSH6-3.005

1

8

Номер детали на чертеже:

8

Шестерня ведущая

Заводской номер: NSH6-3.004 Количество на модель: 1

NSH6-3.004

1

9

Номер детали на чертеже:

9

Кольцо

Заводской номер: V28 Количество на модель: 1

V28

1

10

Номер детали на чертеже:

10

Кольцо опорное

Заводской номер: NSH6-3.007 Количество на модель: 1

NSH6-3.007

1

11

Номер детали на чертеже:

11

Манжета

Заводской номер: 1.2-14x28-1 Количество на модель: 1

1.2-14x28-1

1

12

Номер детали на чертеже:

12

Крышка

Заводской номер: NSH6-3.001 Количество на модель: 1

NSH6-3.001

1

13

Номер детали на чертеже:

13

Штифт

Заводской номер: NSH6-3.010 Количество на модель: 2

NSH6-3.010

2

14

Номер детали на чертеже:

14

Корпус

Заводской номер: NSH6-3.006 Количество на модель: 1

NSH6-3.006

1

15

Номер детали на чертеже:

15

Пробка

Заводской номер: NSH6-3.008 Количество на модель: 2

NSH6-3.008

2
