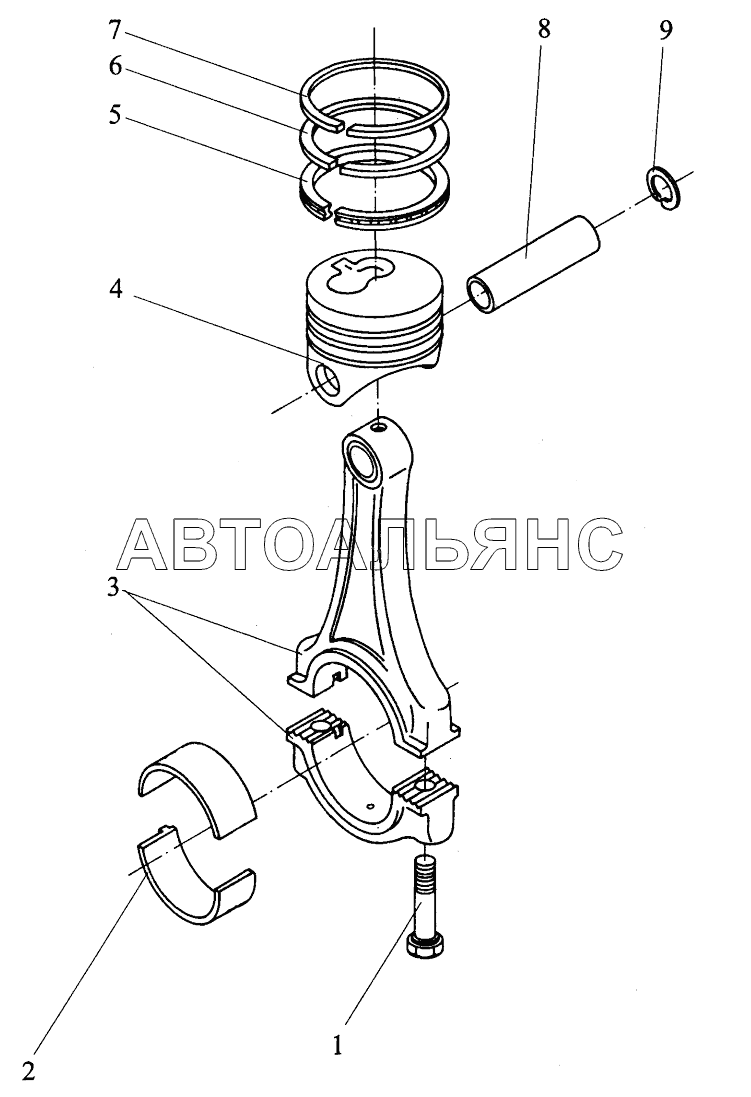

Поршни и шатуны;Pistons and Connecting Rods БЕЛАРУС 320. Каталог 1998г.

Головка цилиндров, клапаны;Cylinder Head, Valves БЕЛАРУС 320 Вал коленчатый и маховик;Crankshaft and Flywheel БЕЛАРУС 320

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Болт

Заводской номер: 9.1780.048 Количество на модель: 6

В закладки

9.1780.048

6

2

Номер детали на чертеже:

2

Вкладыш шатуна

Заводской номер: 710.8061.044 Количество на модель: 6

В закладки

710.8061.044

6

2

Номер детали на чертеже:

2

Вкладыш шатуна

Заводской номер: 710.8061.045 Количество на модель: 6

В закладки

710.8061.045

6

2

Номер детали на чертеже:

2

Вкладыш шатуна

Заводской номер: 710.8061.046 Количество на модель: 6

В закладки

710.8061.046

6

3

Номер детали на чертеже:

3

Шатун с болтом

Заводской номер: 104.1526.110 Количество на модель: 3

В закладки

104.1526.110

3

4

Номер детали на чертеже:

4

Поршень

Заводской номер: 104.6501.203 Количество на модель: 3

В закладки

104.6501.203

3

4

Номер детали на чертеже:

4

Поршень

Заводской номер: 104.6501.202 Количество на модель: 3

В закладки

104.6501.202

3

4

Номер детали на чертеже:

4

Поршень R

Заводской номер: 104.6501.201 Количество на модель: 3

В закладки

104.6501.201

3

4

Номер детали на чертеже:

4

Поршень С

Заводской номер: 104.6501.200 Количество на модель: 3

В закладки

104.6501.200

3

4

Номер детали на чертеже:

4

Поршень В

Заводской номер: 104.6501.199 Количество на модель: 3

В закладки

104.6501.199

3

4

Номер детали на чертеже:

4

Поршень А

Заводской номер: 104.6501.192 Количество на модель: 3

В закладки

104.6501.192

3

5

Номер детали на чертеже:

5

Кольцо поршневое

Заводской номер: 104.8025.671 Количество на модель: 3

В закладки

104.8025.671

3

5

Номер детали на чертеже:

5

Кольцо поршневое

Заводской номер: 104.8025.668 Количество на модель: 3

В закладки

104.8025.668

3

5

Номер детали на чертеже:

5

Кольцо поршневое

Заводской номер: 104.8025.638 Количество на модель: 3

В закладки

104.8025.638

3

5

Номер детали на чертеже:

5

Кольцо поршневое

Заводской номер: 104.8025.220 Количество на модель: 3

В закладки

104.8025.220

3

6

Номер детали на чертеже:

6

Кольцо поршневое

Заводской номер: 104.8025.219 Количество на модель: 3

В закладки

104.8025.219

3

6

Номер детали на чертеже:

6

Кольцо поршневое

Заводской номер: 104.8025.636 Количество на модель: 3

В закладки

104.8025.636

3

6

Номер детали на чертеже:

6

Кольцо поршневое

Заводской номер: 104.8025.667 Количество на модель: 1

В закладки

104.8025.667

1

6

Номер детали на чертеже:

6

Кольцо поршневое

Заводской номер: 104.8025.670 Количество на модель: 3

В закладки

104.8025.670

3

7

Номер детали на чертеже:

7

Кольцо поршневое

Заводской номер: 104.8025.944 Количество на модель: 3

В закладки

104.8025.944

3

7

Номер детали на чертеже:

7

Кольцо поршневое

Заводской номер: 104.8025.943 Количество на модель: 3

В закладки

104.8025.943

3

7

Номер детали на чертеже:

7

Кольцо поршневое

Заводской номер: 104.8025.942 Количество на модель: 3

В закладки

104.8025.942

3

7

Номер детали на чертеже:

7

Кольцо поршневое

Заводской номер: 104.8025.845 Количество на модель: 3

В закладки

104.8025.845

3

8

Номер детали на чертеже:

8

Палец поршневой

Заводской номер: 104.8480.090 Количество на модель: 3

В закладки

104.8480.090

3

9

Номер детали на чертеже:

9

Кольцо стопорное

Заводской номер: 104.1175.059 Количество на модель: 6

В закладки

104.1175.059

6
