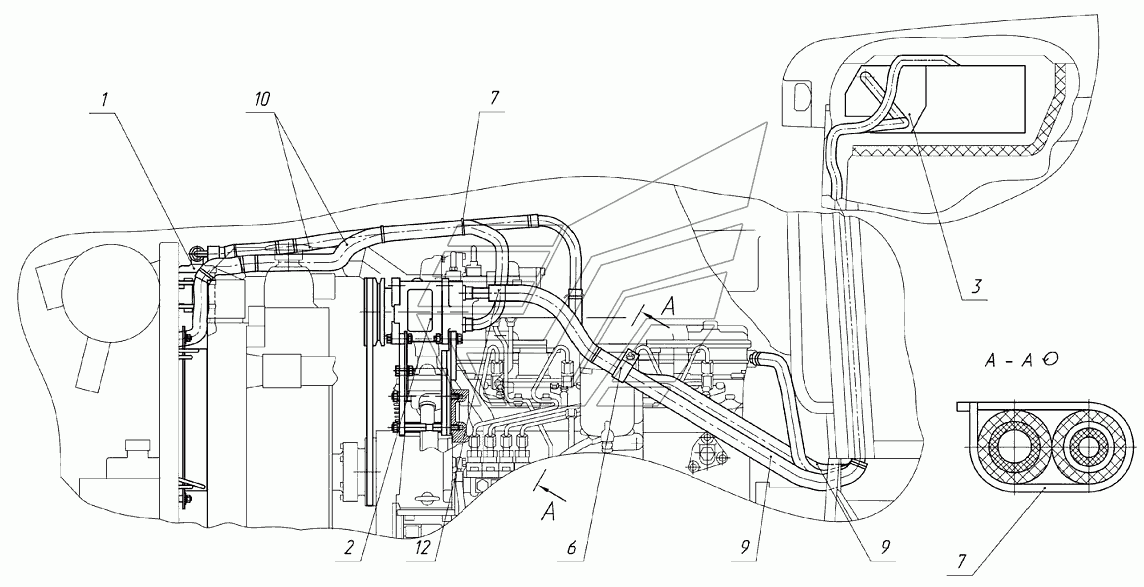

Установка системы кондиционирования воздуха 822-8100005-02/-03 922.5. Каталог 2013г.

Трасса шлангов отопителя 822-8101020-01 922.5 Установка конденсатора 1025-8112010 922.5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка системы кондиционирования воздуха

Заводской номер: 822-8100005-02 Количество на модель:
822-8100005-02

Номер детали на чертеже:

Установка системы кондиционирования воздуха

Заводской номер: 822-8100005-03 Количество на модель:
822-8100005-03
1

Номер детали на чертеже:

1

Установка конденсатора

Заводской номер: 1025-8112010 Количество на модель: 1
1025-8112010
1
2

Номер детали на чертеже:

2

Компрессор кондиционера

Заводской номер: 950-8114010 Количество на модель: 1
950-8114010
1
3

Номер детали на чертеже:

3

Установка охладителя

Заводской номер: 921-8101010-01 Количество на модель:
921-8101010-01
3

Номер детали на чертеже:

3

Установка отопителя-охладителя

Заводской номер: 921-8101010 Количество на модель: 1
921-8101010
1
6

Номер детали на чертеже:

6

Хомут

Заводской номер: П80-4607013 Количество на модель: 1
П80-4607013
1
7

Номер детали на чертеже:

7

Манжета

Заводской номер: 80-3723045-01 Количество на модель: 7
80-3723045-01
7
9

Номер детали на чертеже:

9

Шланг

Заводской номер: 3022-8100012 Количество на модель: 2
3022-8100012
2
10

Номер детали на чертеже:

10

Шланг

Заводской номер: 3022-8100012-01 Количество на модель: 2
3022-8100012-01
2
12

Номер детали на чертеже:

12

Кондиционер

Заводской номер: МТ8100000-04 Количество на модель: 1
МТ8100000-04
1
