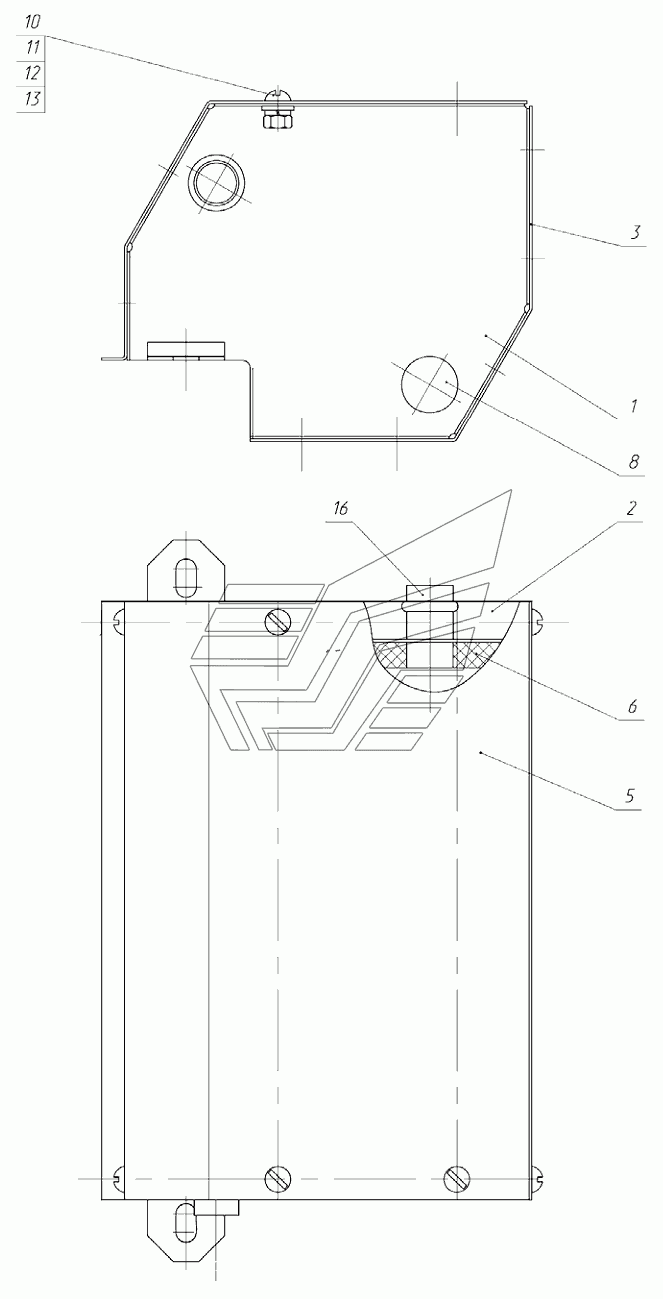

Отопитель 921-8101700/ короб 921-8101700-01 922.5. Каталог 2013г.

Установка вентилятора 921-8100005-01 922.5 Трасса шлангов отопителя 822-8101020 922.5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Отопитель

Заводской номер: 921-8101700 Количество на модель: 1
921-8101700
1

Номер детали на чертеже:

Короб

Заводской номер: 921-8101700-01 Количество на модель: 1
921-8101700-01
1
1

Номер детали на чертеже:

1

Стенка

Заводской номер: 921-8101710 Количество на модель: 1
921-8101710
1
2

Номер детали на чертеже:

2

Стенка

Заводской номер: 921-8101710-01 Количество на модель: 1
921-8101710-01
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 921-8101720 Количество на модель: 1
921-8101720
1
5

Номер детали на чертеже:

5

Крышка

Заводской номер: 921-8101701 Количество на модель: 1
921-8101701
1
6

Номер детали на чертеже:

6

Уплотнитель

Заводской номер: 921-8101703 Количество на модель: 2
921-8101703
2
8

Номер детали на чертеже:

8

Заглушка

Заводской номер: 70-3801311-01 Количество на модель: 2
70-3801311-01
2
10

Номер детали на чертеже:

10

Винт

Заводской номер: В.М5-6gх10.58.019 Количество на модель: 18
В.М5-6gх10.58.019
18
11

Номер детали на чертеже:

11

Гайка ГОСТ 5915-70

Заводской номер: М5-6Н.6.019 Количество на модель: 18
М5-6Н.6.019
18
12

Номер детали на чертеже:

12

Шайба

Заводской номер: С.5.01.019 Количество на модель: 18
С.5.01.019
18
13

Номер детали на чертеже:

13

Шайба

Заводской номер: Шайба5Т Количество на модель: 18
Шайба5Т
18
16

Номер детали на чертеже:

16

Радиатор отопителя

Заводской номер: 90-8101060 Количество на модель: 1
90-8101060
1
