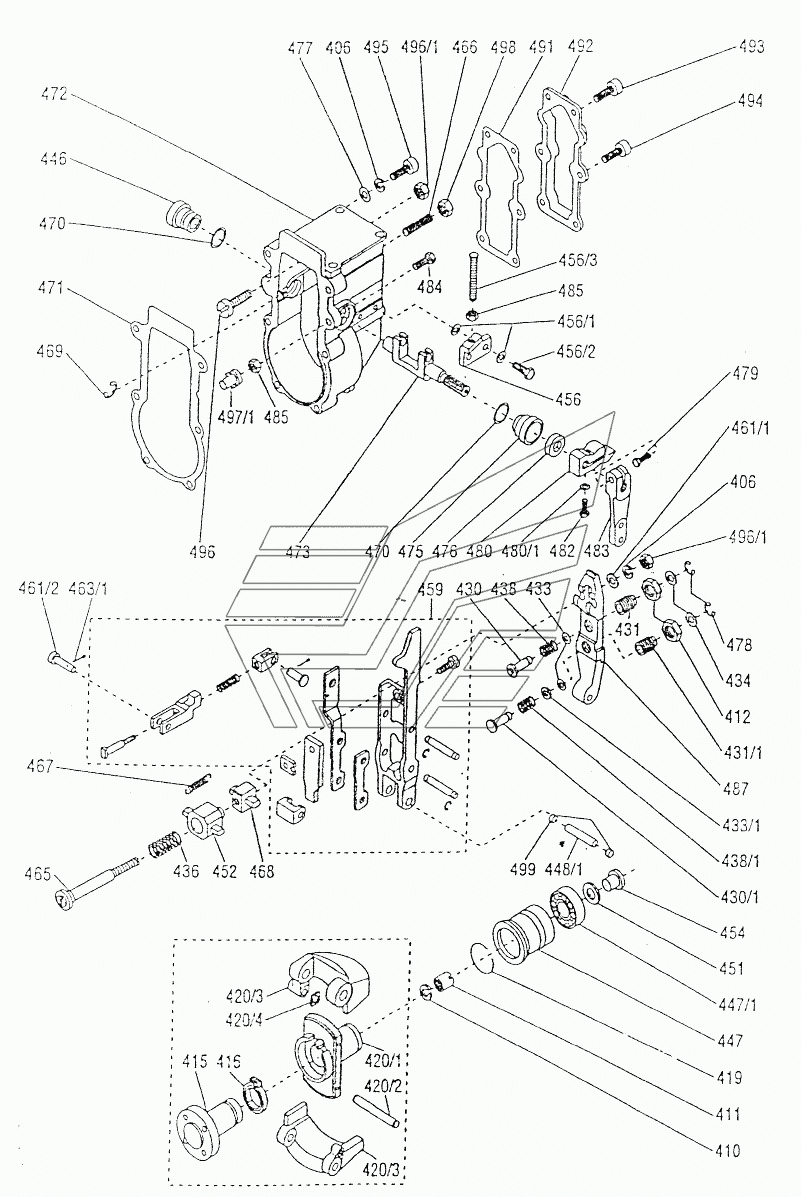

Регулятор топливного насоса 800/900. Каталог 2003г.

Насос топливный «Моторпал» (PP4Mf) 800/900 Корректор по наддуву (для Д-245.5C) 800/900

Вид отображения:

Детали справа

По ширине экрана

63018-10

480

479

478

477

476

475

473

472

471

470

469

468

467

466

465

463/1

461/2

480/1

482

483

63010-04

54203-39

52442-28

52442-05

499

498

497/1

496/1

496

495

494

493

492

491

487

485

484

461/1

459

456/3

433

433

431/1

431

430/1

430

420/4

420/3

415

420/1

419

416

412

411

410

406

433

433/1

434

456/2

456/1

456

454

452

451

451

451

451

451

448/1

447/1

447

446

438/1

438

436

990.3387

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Грузы в сборе

Заводской номер: 63018-10 Количество на модель: 1

63018-10

1

Номер детали на чертеже:

Поводок

Заводской номер: 04786-10 Количество на модель: 1

04786-10

1

Номер детали на чертеже:

Болт М6х18 СSN02 1103:25

Заводской номер: 33092795 Количество на модель: 1

33092795

1

Номер детали на чертеже:

Кольцо стопорное 4 СSN02 2929.02

Заводской номер: 33090386 Количество на модель: 2

33090386

2

Номер детали на чертеже:

Шайба s=0,50

Заводской номер: 00405-94 Количество на модель: 6

00405-94

6

Номер детали на чертеже:

Манжета 11х19х5 СSN02 9401.0

Заводской номер: 31093200 Количество на модель: 1

31093200

1

Номер детали на чертеже:

Опора

Заводской номер: 04103-19 Количество на модель: 1

04103-19

1

Номер детали на чертеже:

Валик управления подачей топлива

Заводской номер: 04035-03 Количество на модель: 1

04035-03

1

Номер детали на чертеже:

Корпус регулятора

Заводской номер: 23010-02 Количество на модель: 1

23010-02

1

Номер детали на чертеже:

Прокладка 06825-01

Заводской номер: 31093202 Количество на модель: 1

31093202

1

Номер детали на чертеже:

Кольцо 06818-02

Заводской номер: 31093186 Количество на модель: 2

31093186

2

Номер детали на чертеже:

Кольцо стопорное 15 СSN02 2929.02

Заводской номер: 33090393 Количество на модель: 2

33090393

2

Номер детали на чертеже:

Гайка регулировочная

Заводской номер: 00258-23 Количество на модель: 1

00258-23

1

Номер детали на чертеже:

Пружина 08200-23

Заводской номер: 32093091 Количество на модель: 1

32093091

1

Номер детали на чертеже:

Винт

Заводской номер: 00091-31 Количество на модель: 1

00091-31

1

Номер детали на чертеже:

Звено в сборе

Заводской номер: 50094-76 Количество на модель: 1

50094-76

1

Номер детали на чертеже:

Шплинт 1,6х12 СSN02 1781.09-С

Заводской номер: 33094370 Количество на модель: 1

33094370

1

Номер детали на чертеже:

Ось

Заводской номер: 00722-09 Количество на модель: 1

00722-09

1

Номер детали на чертеже:

Шайба 6,4 СSN02 1744.05

Заводской номер: 33094041 Количество на модель: 1

33094041

1

Номер детали на чертеже:

Болт М6х16 СSN02 1103.55

Заводской номер: 33094782 Количество на модель: 1

33094782

1

Номер детали на чертеже:

Рычаг управления подачей топлива

Заводской номер: 04704-36 Количество на модель: 1

04704-36

1

Номер детали на чертеже:

Корпус в сборе

Заводской номер: 63010-04 Количество на модель: 1

63010-04

1

Номер детали на чертеже:

Втулка с подшипником

Заводской номер: 54203-39 Количество на модель: 1

54203-39

1

Номер детали на чертеже:

Корректор

Заводской номер: 52442-28 Количество на модель: 1

52442-28

1

Номер детали на чертеже:

Втулка холостого хода в сборе

Заводской номер: 52442-05 Количество на модель: 1

52442-05

1

Номер детали на чертеже:

Пробка

Заводской номер: 02912-14 Количество на модель: 2

02912-14

2

Номер детали на чертеже:

Гайка М5 СSN02 1401.22

Заводской номер: 33091662 Количество на модель: 1

33091662

1

Номер детали на чертеже:

Крышка 02482-14

Заводской номер: 33090013 Количество на модель: 1

33090013

1

Номер детали на чертеже:

Гайка М6 СSN02 1401 .22

Заводской номер: 33090519 Количество на модель: 2

33090519

2

Номер детали на чертеже:

Винт упорный

Заводской номер: 00021-34 Количество на модель: 1

00021-34

1

Номер детали на чертеже:

Винт М6х30 СSN02 1143.55

Заводской номер: 33092253 Количество на модель: 6

33092253

6

Номер детали на чертеже:

Винт М6х20 СSN02 1143.55

Заводской номер: 33092851 Количество на модель: 4

33092851

4

Номер детали на чертеже:

Винт

Заводской номер: 33097796 Количество на модель: 2

33097796

2

Номер детали на чертеже:

Крышка

Заводской номер: 02925-60 Количество на модель: 1

02925-60

1

Номер детали на чертеже:

Прокладка АFМ 38, 1mm 06825-13

Заводской номер: 31097616 Количество на модель: 1

31097616

1

Номер детали на чертеже:

Основной рычаг

Заводской номер: 23022-06 Количество на модель: 1

23022-06

1

Номер детали на чертеже:

Гайка М6 СSN02 1401.55

Заводской номер: 33090522 Количество на модель: 2

33090522

2

Номер детали на чертеже:

Винт регулировочный

Заводской номер: 00001-43 Количество на модель: 1

00001-43

1

Номер детали на чертеже:

Шайба 6,4 СSN02 1702.12

Заводской номер: 33092876 Количество на модель: 1

33092876

1

Номер детали на чертеже:

Двуплечный рычаг в сборе

Заводской номер: 63021-75 Количество на модель: 1

63021-75

1

Номер детали на чертеже:

Винт

Заводской номер: 00091-32 Количество на модель: 1

00091-32

1

Номер детали на чертеже:

Прокладка s=0,20

Заводской номер: 00405-70 Количество на модель: 3

00405-70

3

Номер детали на чертеже:

Прокладка s=0,10

Заводской номер: 00405-69 Количество на модель: 2

00405-69

2

Номер детали на чертеже:

Втулка корректора

Заводской номер: 02442-20 Количество на модель: 1

02442-20

1

Номер детали на чертеже:

Втулка

Заводской номер: 02442-05 Количество на модель: 1

02442-05

1

Номер детали на чертеже:

Палец корректора

Заводской номер: 161.0128 Количество на модель: 1

161.0128

1

Номер детали на чертеже:

Штифт холостого хода 00721-05/02

Заводской номер: 161.0105 Количество на модель: 1

161.0105

1

Номер детали на чертеже:

Блок скользящий

Заводской номер: Блок Количество на модель: 1

Блок

1

Номер детали на чертеже:

Груз в сборе

Заводской номер: Груз Количество на модель: 1

Груз

1

Номер детали на чертеже:

Палец

Заводской номер: Палец Количество на модель: 1

Палец

1

Номер детали на чертеже:

Корпус

Заводской номер: Корпус Количество на модель: 1

Корпус

1

Номер детали на чертеже:

Кольцо стопорное 00490-04

Заводской номер: 32090001 Количество на модель: 1

32090001

1

Номер детали на чертеже:

Пружина приводная

Заводской номер: 58451-19 Количество на модель: 1

58451-19

1

Номер детали на чертеже:

Контргайка

Заводской номер: 00211-37 Количество на модель: 2

00211-37

2

Номер детали на чертеже:

Гайка

Заводской номер: 00236-20 Количество на модель: 1

00236-20

1

Номер детали на чертеже:

Шайба пружинная

Заводской номер: 00440-20 Количество на модель: 1

00440-20

1

Номер детали на чертеже:

Шайба пружинная 6 DIN 127ВВN762

Заводской номер: 33093400 Количество на модель: 7

33093400

7

Номер детали на чертеже:

Прокладка s=0,50

Заводской номер: 00405-71 Количество на модель: 3

00405-71

3

Номер детали на чертеже:

Прокладка s=0,05

Заводской номер: 00405-68 Количество на модель: 1

00405-68

1

Номер детали на чертеже:

Шайба s=0,50

Заводской номер: 00405-31 Количество на модель: 2

00405-31

2

Номер детали на чертеже:

Болт М6х14 СSN02 1103.55

Заводской номер: 33092381 Количество на модель: 2

33092381

2

Номер детали на чертеже:

Кольцо уплотнительное 6х10 СSN02 9310,2

Заводской номер: 160.2501 Количество на модель: 4

160.2501

4

Номер детали на чертеже:

Кронштейн

Заводской номер: 00896-83 Количество на модель: 1

00896-83

1

Номер детали на чертеже:

Палец центрирующий

Заводской номер: 00721-02 Количество на модель: 1

00721-02

1

Номер детали на чертеже:

Втулка скользящая

Заводской номер: 23013-23 Количество на модель: 1

23013-23

1

Номер детали на чертеже:

Прокладка s=0,60

Заводской номер: 00400-41 Количество на модель: 1

00400-41

1

Номер детали на чертеже:

Прокладка s=0,50

Заводской номер: 00400-40 Количество на модель: 1

00400-40

1

Номер детали на чертеже:

Прокладка s=0,40

Заводской номер: 00400-39 Количество на модель: 1

00400-39

1

Номер детали на чертеже:

Прокладка s=0,30

Заводской номер: 00400-11 Количество на модель: 1

00400-11

1

Номер детали на чертеже:

Прокладка s=0,20

Заводской номер: 00400-10 Количество на модель: 1

00400-10

1

Номер детали на чертеже:

Ось

Заводской номер: 00700-94 Количество на модель: 1

00700-94

1

Номер детали на чертеже:

Подшипник 6200 А2RSR СSN02 4640

Заводской номер: 31094441 Количество на модель: 1

31094441

1

083675

Не указан

180200 (6200-2RS) 6200-2RS

Код: 083675

Артикул: 180200 (6200-2RS), 6200-2RS

Производитель: Не указан

146061

SKF

180200 (6200-2RS) 6200.2RSН, 6200-2RS

Код: 146061

Артикул: 180200 (6200-2RS), 6200.2RSН, 6200-2RS

Производитель: SKF

Номер детали на чертеже:

Втулка

Заводской номер: 04203-39 Количество на модель: 1

04203-39

1

Номер детали на чертеже:

Подшипник

Заводской номер: 04103-17 Количество на модель: 1

04103-17

1

Номер детали на чертеже:

Пружина

Заводской номер: 32093976 Количество на модель: 1

32093976

1

Номер детали на чертеже:

Пружина 08000-94

Заводской номер: 32093196 Количество на модель: 1

32093196

1

Номер детали на чертеже:

Пружина

Заводской номер: 32093090 Количество на модель: 1

32093090

1

Номер детали на чертеже:

Регулятор

Заводской номер: 990.3387 Количество на модель: 1

990.3387

1
