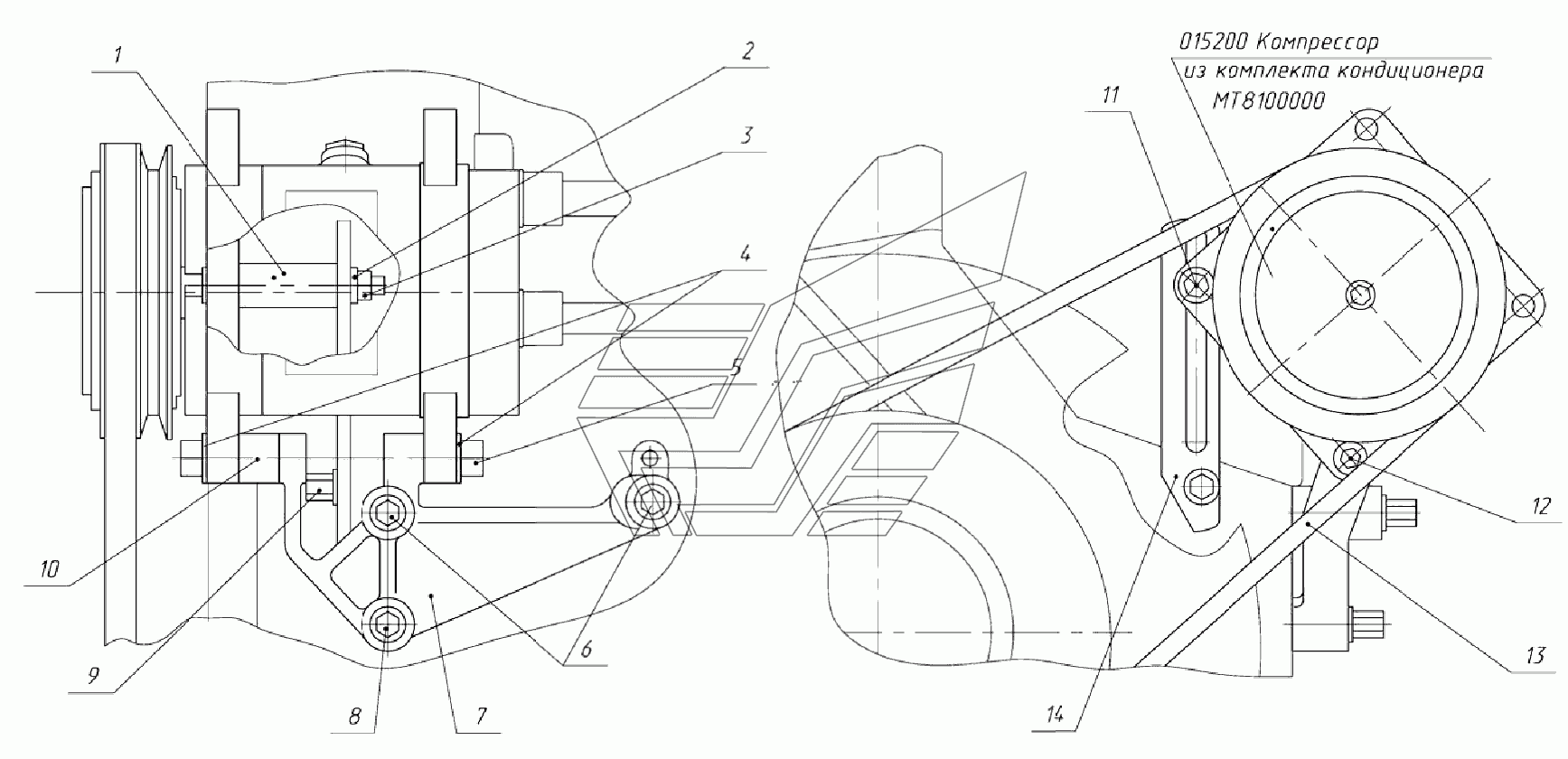

Установка компрессора кондиционера (Детали установки компрессора кондиционера – принадлежность двигателя Дойц) 3022ДЦ.1. Каталог 2011г.

Установка шлангов кондиционера Вариант Б 3022ДЦ.1 Установка конденсатора и фильтра-осушителя 3022ДЦ.1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Втулка

Заводской номер: 0420-8618 Количество на модель: 1
0420-8618
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 0240-4201 Количество на модель: 1
0240-4201
1
3

Номер детали на чертеже:

3

Гайка

Заводской номер: 0111-2824 Количество на модель: 1
0111-2824
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 0114-0501 Количество на модель: 2
0114-0501
2
5

Номер детали на чертеже:

5

Винт М10х30

Заводской номер: 0111-0659 Количество на модель: 1
0111-0659
1
6

Номер детали на чертеже:

6

Болт М8х50

Заводской номер: 0118-1431 Количество на модель: 2
0118-1431
2
7

Номер детали на чертеже:

7

Кронштейн

Заводской номер: 0420-6795 Количество на модель: 1
0420-6795
1
8

Номер детали на чертеже:

8

Болт М8х35

Заводской номер: 0114-3362 Количество на модель: 1
0114-3362
1
9

Номер детали на чертеже:

9

Болт М8х20

Заводской номер: 0118-1433 Количество на модель: 1
0118-1433
1
10

Номер детали на чертеже:

10

Втулка

Заводской номер: 0420-8619 Количество на модель: 1
0420-8619
1
11

Номер детали на чертеже:

11

Болт М8х80

Заводской номер: 0114-3364 Количество на модель: 1
0114-3364
1
12

Номер детали на чертеже:

12

Винт М10х50

Заводской номер: 0115-1460 Количество на модель: 1
0115-1460
1
13

Номер детали на чертеже:

13

Ремень компрессора

Заводской номер: 0118-2063 Количество на модель: 1
0118-2063
1
14

Номер детали на чертеже:

14

Пластина натяжная

Заводской номер: 0224-1219 Количество на модель: 1
0224-1219
1
