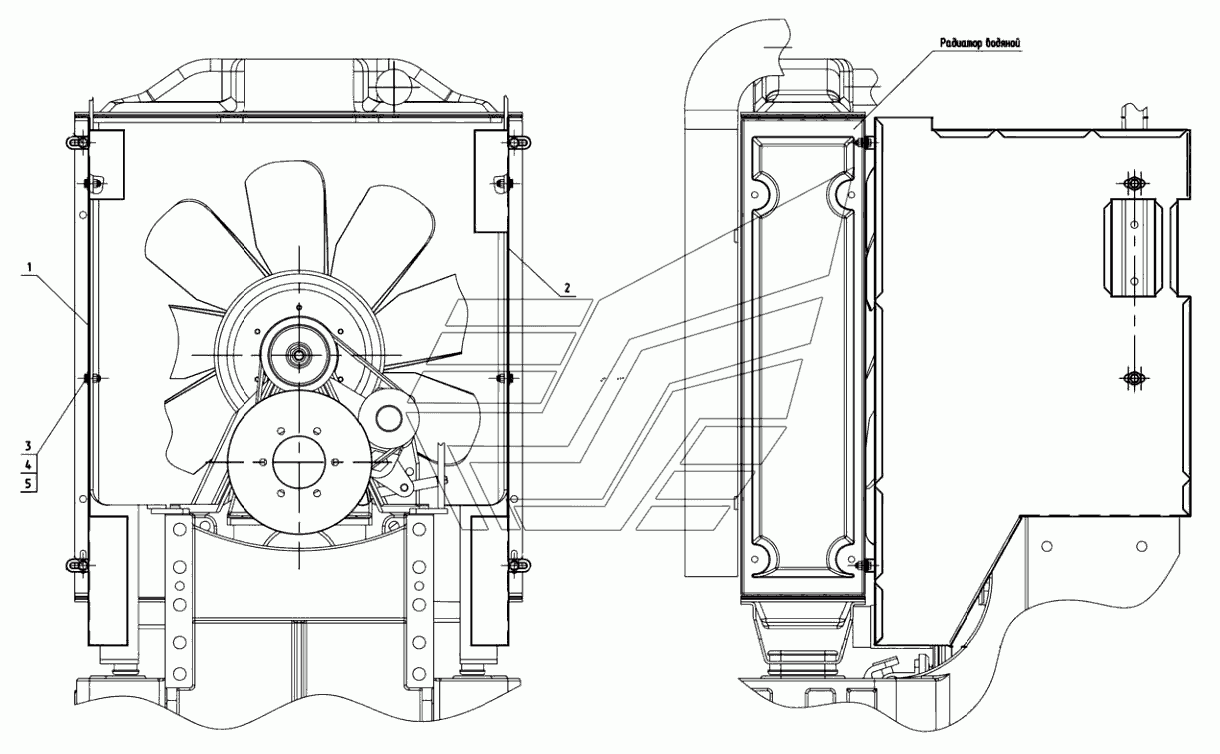

Ограждение вентилятора 3022ДЦ.1. Каталог 2011г.

Блок охлаждения 3022ДЦ-1301009 3022ДЦ.1 Установка охладителя 3022ДЦ.1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Ограждение вентилятора

Заводской номер: 2822ДЦ-1309200 Количество на модель: 1
2822ДЦ-1309200
1
1

Номер детали на чертеже:

1

Пластина левая

Заводской номер: 2822ДЦ-1309010 Количество на модель: 1
2822ДЦ-1309010
1
2

Номер детали на чертеже:

2

Пластина правая

Заводской номер: 2822ДЦ-1309020 Количество на модель: 1
2822ДЦ-1309020
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: БолтМ8-6gх16.88.35.019 Количество на модель: 4
БолтМ8-6gх16.88.35.019
4
4

Номер детали на чертеже:

4

Шайба

Заводской номер: ШайбаС8.01.019 Количество на модель: 4
ШайбаС8.01.019
4
5

Номер детали на чертеже:

5

Шайба 8Т

Заводской номер: Шайба8Т Количество на модель: 4
Шайба8Т
4
