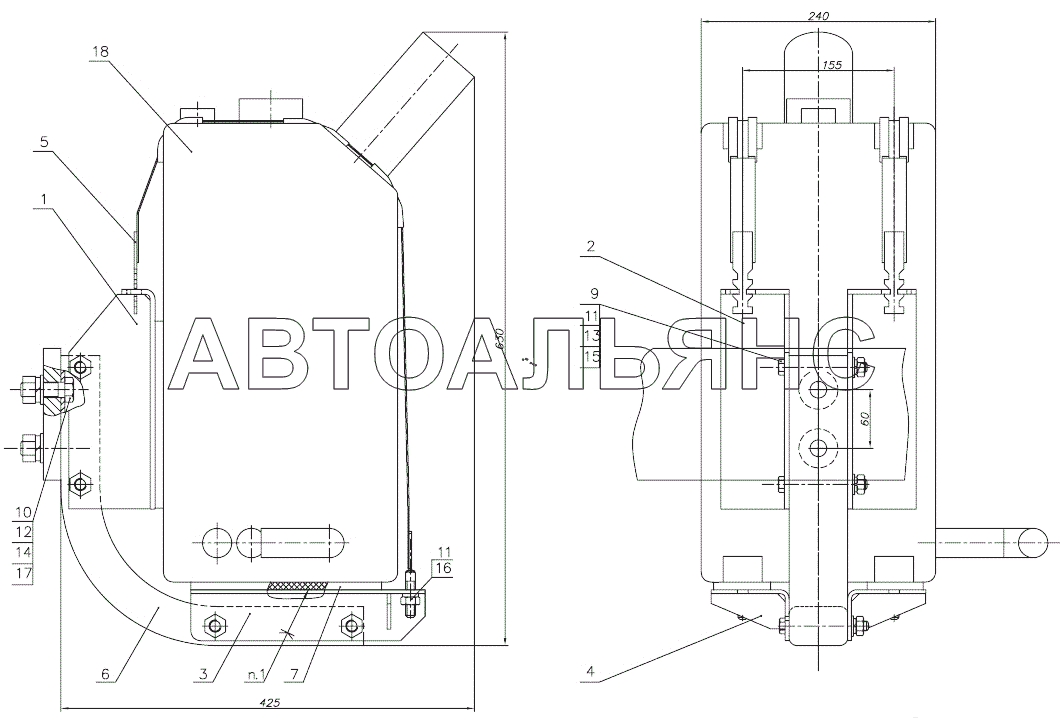

Установка бака 1523.5 с ГМТ. Каталог 2014г.

Установка топливного фильтра 1523.5 с ГМТ Система подачи 1523.5 с ГМТ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка бака

Заводской номер: 2022.5-1201000 Количество на модель:
2022.5-1201000
1

Номер детали на чертеже:

1

Опора

Заводской номер: 2022.5-1201010 Количество на модель: 1
2022.5-1201010
1
2

Номер детали на чертеже:

2

Опора

Заводской номер: 2022.5-1201010-01 Количество на модель: 1
2022.5-1201010-01
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 2022.5-1201020 Количество на модель: 1
2022.5-1201020
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: 2022.5-1201020-01 Количество на модель: 1
2022.5-1201020-01
1
5

Номер детали на чертеже:

5

Хомут

Заводской номер: 2022.5-1101070 Количество на модель: 2
2022.5-1101070
2
6

Номер детали на чертеже:

6

Труба

Заводской номер: 2022.5-1101136 Количество на модель: 1
2022.5-1101136
1
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 1522-1101118 Количество на модель: 4
1522-1101118
4
9

Номер детали на чертеже:

9

Болт

Заводской номер: Болт М10-6дх85.88.35.019 Количество на модель: 4
Болт М10-6дх85.88.35.019
4
10

Номер детали на чертеже:

10

Болт

Заводской номер: Болт М16-6дх50.88.35.019 Количество на модель: 2
Болт М16-6дх50.88.35.019
2
11

Номер детали на чертеже:

11

Гайка М10-6Н.6.019

Заводской номер: Гайка М10-6Н.6.019 Количество на модель: 6
Гайка М10-6Н.6.019
6
12

Номер детали на чертеже:

12

Гайка

Заводской номер: Гайка М16-6Н.6.019 Количество на модель: 2
Гайка М16-6Н.6.019
2
13

Номер детали на чертеже:

13

Шайба С.10.01.019

Заводской номер: Шайба С.10.01.019 Количество на модель: 4
Шайба С.10.01.019
4
14

Номер детали на чертеже:

14

Шайба

Заводской номер: Шайба С.16.01.019 Количество на модель: 2
Шайба С.16.01.019
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: Шайба 10.ОТ Количество на модель: 4
Шайба 10.ОТ
4
16

Номер детали на чертеже:

16

Шайба

Заводской номер: Шайба 10Л Количество на модель: 2
Шайба 10Л
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: Шайба 16.ОТ Количество на модель: 2
Шайба 16.ОТ
2
