ТЕ250.477 Замок капота в сборе Ставрополец-244. Каталог 2014г.

ТЕ250.476 Амортизатор капота пневматический в сборе Ставрополец-244 FT250.49.001 Ящик для инструментов в сборе Ставрополец-244

Вид отображения:

Детали справа

По ширине экрана

ТЕ250.477

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

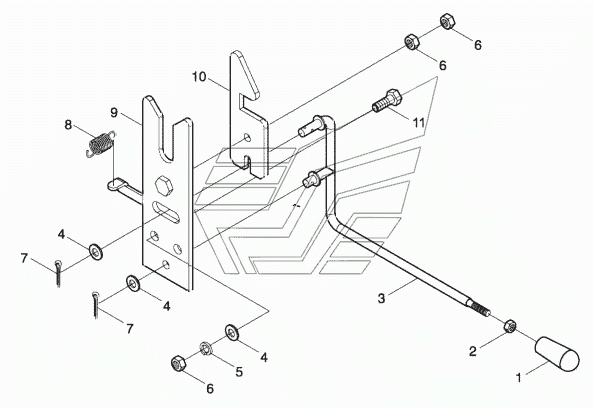

Номер детали на чертеже:

Замок капота в сборе

Заводской номер: ТЕ250.477 Количество на модель: 1

ТЕ250.477

Номер детали на чертеже:

Рукоятка открытия капота

Заводской номер: ТЕ250В.47.9 Количество на модель: 1

ТЕ250В.47.9

Номер детали на чертеже:

Гайка М6

Заводской номер: GB/T6170-M6-A2L Количество на модель: 1

GB/T6170-M6-A2L

Номер детали на чертеже:

Рычаг открытия капота

Заводской номер: ТЕ250В.47.7 Количество на модель: 1

ТЕ250В.47.7

Номер детали на чертеже:

Шайба D8

Заводской номер: GB/T97.1-8-A0P Количество на модель: 4

GB/T97.1-8-A0P

Номер детали на чертеже:

Гровер D8

Заводской номер: GB/T93-8-А0Р Количество на модель: 2

GB/T93-8-А0Р

Номер детали на чертеже:

Гайка М8

Заводской номер: GB/T6170-M8-A2L Количество на модель: 4

GB/T6170-M8-A2L

Номер детали на чертеже:

Шплинт 3,2x16

Заводской номер: GB/T91-3.2x16-A0P Количество на модель: 2

GB/T91-3.2x16-A0P

Номер детали на чертеже:

Пружина

Заводской номер: FT200.21.106 Количество на модель: 1

FT200.21.106

Номер детали на чертеже:

Пластина ограничительная

Заводской номер: ТЕ250В.47.5 Количество на модель: 1

ТЕ250В.47.5

Номер детали на чертеже:

Пластина замковая

Заводской номер: ТЕ250В.47-01 Количество на модель: 1

ТЕ250В.47-01

Номер детали на чертеже:

Болт М8х25

Заводской номер: GB/T5783-M8x25-A2L Количество на модель: 2

GB/T5783-M8x25-A2L

Вернуться в раздел каталога

Номер	ТЕ250.477
Наименование	Замок капота в сборе
Кол-во на "Количество"	1
