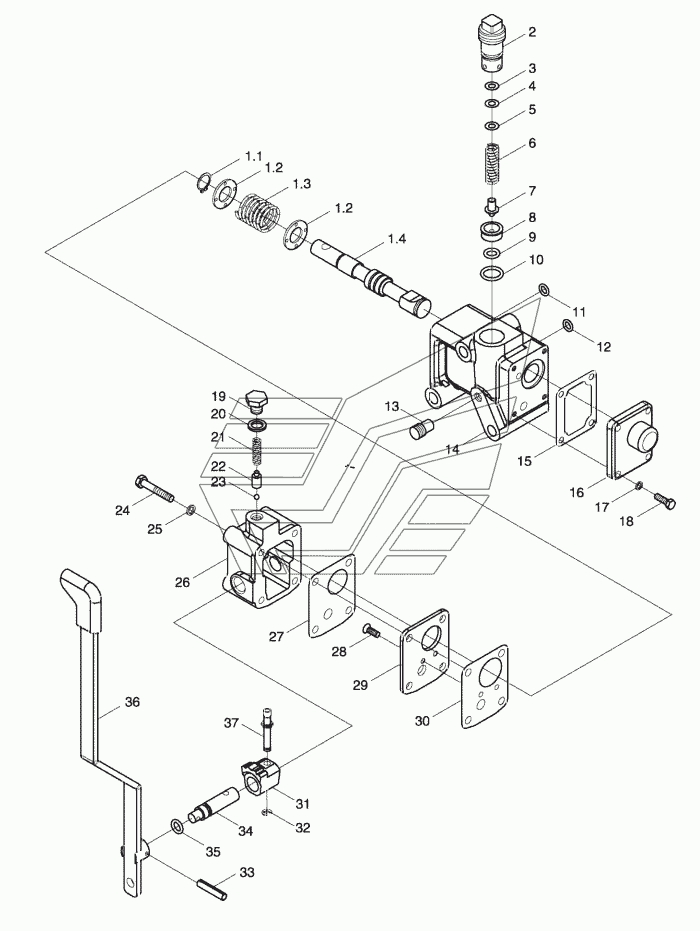

FT250.57.001 Распределитель в сборе Ставрополец-244. Каталог 2014г.

FT250.56.001 Навесной механизм в сборе-2 Ставрополец-244 ТЕ250.58А Гидравлический выходной маслопровод в сборе Ставрополец-244

Вид отображения:

Детали справа

По ширине экрана

37

25

24

23

22

21

20

19

18

26

27

28

36

35

34

33

32

31

30

29

17

16

4

3

2

1.4

1.3

1.2

1.1

1

5

6

7

15

14

13

12

11

10

9

8

FT250.57.001

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Палец тяговый поршня распределителя

Заводской номер: FT250.57.120 Количество на модель: 1

FT250.57.120

1

Номер детали на чертеже:

Гровер D6

Заводской номер: GB/T93-6 Количество на модель: 4

GB/T93-6

4

Номер детали на чертеже:

Болт М6х55

Заводской номер: GB/T5780-M6x55 Количество на модель: 4

GB/T5780-M6x55

4

Номер детали на чертеже:

Шарик D5 стальной

Заводской номер: GB/T308-D5.000G100b Количество на модель: 1

GB/T308-D5.000G100b

1

Номер детали на чертеже:

Седло пружины

Заводской номер: FT250.57.121 Количество на модель: 1

FT250.57.121

1

Номер детали на чертеже:

Пружина

Заводской номер: FT250.57.122 Количество на модель: 1

FT250.57.122

1

Номер детали на чертеже:

Прокладка передней крышки

Заводской номер: FT250.57.124 Количество на модель: 1

FT250.57.124

1

Номер детали на чертеже:

Заглушка

Заводской номер: FT250.57.123 Количество на модель: 1

FT250.57.123

1

Номер детали на чертеже:

Болт М5х16

Заводской номер: GB/T5781-М5х16 Количество на модель: 4

GB/T5781-М5х16

4

Номер детали на чертеже:

Крышка распределителя задняя

Заводской номер: FT250.57.108 Количество на модель: 1

FT250.57.108

1

Номер детали на чертеже:

Прокладка задней крышки

Заводской номер: FT250.57.107 Количество на модель: 1

FT250.57.107

1

Номер детали на чертеже:

Винт М4х10

Заводской номер: GB/Т68-М4x10 Количество на модель: 2

GB/Т68-М4x10

2

Номер детали на чертеже:

Рычаг распределителя

Заводской номер: FT250.57.011 Количество на модель: 1

FT250.57.011

1

Номер детали на чертеже:

Кольцо уплотнительное 9,5x2,65

Заводской номер: GB/Т3452.1-9.5x2.65G Количество на модель: 1

GB/Т3452.1-9.5x2.65G

1

Номер детали на чертеже:

Валик распределителя

Заводской номер: FT250.57.109 Количество на модель: 1

FT250.57.109

1

Номер детали на чертеже:

Палец 4x22

Заводской номер: GB/T879-4x22 Количество на модель: 1

GB/T879-4x22

1

Номер детали на чертеже:

Кольцо стопорное D4

Заводской номер: GB/T896-4 Количество на модель: 1

GB/T896-4

1

Номер детали на чертеже:

Сектор позиционный распределителя

Заводской номер: FT250.57.119 Количество на модель: 1

FT250.57.119

1

Номер детали на чертеже:

Прокладка промежуточной пластины

Заводской номер: FT250.57.105 Количество на модель: 1

FT250.57.105

1

Номер детали на чертеже:

Пластина промежуточная

Заводской номер: FT250.57.106 Количество на модель: 1

FT250.57.106

1

Номер детали на чертеже:

Шайба D5

Заводской номер: GB/T93-5 Количество на модель: 4

GB/T93-5

4

Номер детали на чертеже:

Крышка распределителя передняя

Заводской номер: FT250.57.102 Количество на модель: 1

FT250.57.102

1

Номер детали на чертеже:

Прокладка регулировочная

Заводской номер: FT250.57.111 Количество на модель: 1

FT250.57.111

1

Номер детали на чертеже:

Прокладка регулировочная

Заводской номер: FT250.57.110 Количество на модель: 1

FT250.57.110

1

Номер детали на чертеже:

Болт заглушка

Заводской номер: FT250.57.128 Количество на модель: 1

FT250.57.128

1

Номер детали на чертеже:

Золотник

Заводской номер: FT250.57.113 Количество на модель: 1

FT250.57.113

1

Номер детали на чертеже:

Пружина золотника

Заводской номер: FT250.57.114 Количество на модель: 1

FT250.57.114

1

Номер детали на чертеже:

Шайба золотника

Заводской номер: FT250.57.115 Количество на модель: 2

FT250.57.115

2

Номер детали на чертеже:

Кольцо стопорное D15

Заводской номер: GB/T894.1-15 Количество на модель: 1

GB/T894.1-15

1

Номер детали на чертеже:

Золотник в сборе

Заводской номер: FT250.57.010 Количество на модель: 1

FT250.57.010

1

Номер детали на чертеже:

Прокладка регулировочная

Заводской номер: FT250.57.112 Количество на модель: 1

FT250.57.112

1

Номер детали на чертеже:

Пружина редукционного клапана

Заводской номер: FT250.57.129 Количество на модель: 1

FT250.57.129

1

Номер детали на чертеже:

Сердечник редукционного клапана

Заводской номер: FT250.57.131 Количество на модель: 1

FT250.57.131

1

Номер детали на чертеже:

Прокладка задней крышки

Заводской номер: FT250.57.103 Количество на модель: 1

FT250.57.103

1

Номер детали на чертеже:

Корпус распределителя

Заводской номер: FT250.57.104 Количество на модель: 1

FT250.57.104

1

Номер детали на чертеже:

Заглушка

Заводской номер: JB/ZQ4447-Z1/8 Количество на модель: 1

JB/ZQ4447-Z1/8

1

Номер детали на чертеже:

Кольцо уплотнительное 19x2,65

Заводской номер: GB/T3452.1-19x2.65G Количество на модель: 1

GB/T3452.1-19x2.65G

1

Номер детали на чертеже:

Кольцо уплотнительное 13,2x2,65

Заводской номер: GB/T3452.1-13.2x2.65G Количество на модель: 1

GB/T3452.1-13.2x2.65G

1

Номер детали на чертеже:

Кольцо уплотнительное 15x2,65

Заводской номер: GB/T3452.1-15x2.65G Количество на модель: 1

GB/T3452.1-15x2.65G

1

Номер детали на чертеже:

Кольцо уплотнительное 9x2,65

Заводской номер: GB/T3452.1-9x2.65G Количество на модель: 1

GB/T3452.1-9x2.65G

1

Номер детали на чертеже:

Седло редукционного клапана

Заводской номер: FT250.57.101 Количество на модель: 1

FT250.57.101

1

Номер детали на чертеже:

Распределитель в сборе

Заводской номер: FT250.57.001 Количество на модель: 1

FT250.57.001

1
