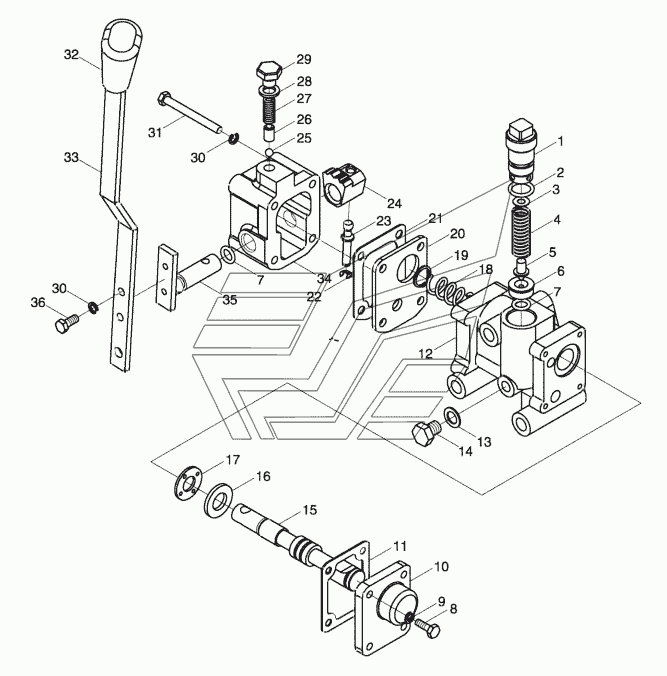

ТЕ250.55 Гидравлический подъемник в сборе-3 Ставрополец-244. Каталог 2014г.

ТЕ250.55 Гидравлический подъемник в сборе-2 Ставрополец-244 FT250.56.001 Навесной механизм в сборе-1 Ставрополец-244

Вид отображения:

Детали справа

По ширине экрана

ТЕ250.55

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Гидравлический подъемник в сборе

Заводской номер: ТЕ250.55 Количество на модель: 1

ТЕ250.55

1

1

Номер детали на чертеже:

1

Болт заглушка

Заводской номер: 18FP.57.110 Количество на модель: 1

18FP.57.110

1

2

Номер детали на чертеже:

2

Кольцо уплотнительное 15x2,65

Заводской номер: GB/T3452.1-15x2.65G Количество на модель: 1

GB/T3452.1-15x2.65G

1

3

Номер детали на чертеже:

3

Прокладка регулировочная

Заводской номер: 18FP57.111 Количество на модель: 1

18FP57.111

1

4

Номер детали на чертеже:

4

Пружина редукционного клапана

Заводской номер: 18FP.57.112 Количество на модель: 1

18FP.57.112

1

5

Номер детали на чертеже:

5

Сердечник редукционного клапана

Заводской номер: 18FP.57.119 Количество на модель: 1

18FP.57.119

1

6

Номер детали на чертеже:

6

Седло редукционного клапана

Заводской номер: 18FP.57.101 Количество на модель: 1

18FP.57.101

1

7

Номер детали на чертеже:

7

Кольцо уплотнительное 9,5x2,65

Заводской номер: GB/T3452.1-9.5x2.65G Количество на модель: 2

GB/T3452.1-9.5x2.65G

2

8

Номер детали на чертеже:

8

Болт М5х16

Заводской номер: GB/T5783-M5x16 Количество на модель: 4

GB/T5783-M5x16

4

9

Номер детали на чертеже:

9

Шайба D5

Заводской номер: GB/T93-5 Количество на модель: 4

GB/T93-5

4

10

Номер детали на чертеже:

10

Крышка распределителя передняя

Заводской номер: 18FP.57.102 Количество на модель: 1

18FP.57.102

1

11

Номер детали на чертеже:

11

Прокладка передней крышки

Заводской номер: 18FP.57.103 Количество на модель: 1

18FP.57.103

1

12

Номер детали на чертеже:

12

Корпус распределителя

Заводской номер: 18FP.57.104A Количество на модель: 1

18FP.57.104A

1

13

Номер детали на чертеже:

13

Кольцо уплотнительное

Заводской номер: 150D.55.227-2 Количество на модель: 1

150D.55.227-2

1

14

Номер детали на чертеже:

14

Болт М10x1x12

Заводской номер: JB/T1000-M10x1x12 Количество на модель: 1

JB/T1000-M10x1x12

1

15

Номер детали на чертеже:

15

Золотник

Заводской номер: 18FP.57.113-1 Количество на модель: 1

18FP.57.113-1

1

16

Номер детали на чертеже:

16

Шайба золотника

Заводской номер: 18FP.57.120 Количество на модель: 1

18FP.57.120

1

17

Номер детали на чертеже:

17

Шайба золотника

Заводской номер: 18FP.57.115 Количество на модель: 1

18FP.57.115

1

18

Номер детали на чертеже:

18

Пружина золотника

Заводской номер: 18FP.57.114 Количество на модель: 1

18FP.57.114

1

19

Номер детали на чертеже:

19

Кольцо стопорное D15

Заводской номер: GB/T894.1-15 Количество на модель: 1

GB/T894.1-15

1

20

Номер детали на чертеже:

20

Пластина промежуточная

Заводской номер: 18FP.57.106 Количество на модель: 1

18FP.57.106

1

21

Номер детали на чертеже:

21

Прокладка задней крышки

Заводской номер: 18FP.57.107 Количество на модель: 2

18FP.57.107

2

22

Номер детали на чертеже:

22

Кольцо стопорное D4

Заводской номер: GB/T896-4 Количество на модель: 1

GB/T896-4

1

23

Номер детали на чертеже:

23

Палец тяговый поршня распределителя

Заводской номер: 14FP.57.105 Количество на модель: 1

14FP.57.105

1

24

Номер детали на чертеже:

24

Сектор позиционный распределителя

Заводской номер: 14FP.57.104 Количество на модель: 1

14FP.57.104

1

25

Номер детали на чертеже:

25

Шарик D6 стальной

Заводской номер: GB/T308-6 Количество на модель: 1

GB/T308-6

1

26

Номер детали на чертеже:

26

Седло пружины

Заводской номер: 14FP.57.118 Количество на модель: 1

14FP.57.118

1

27

Номер детали на чертеже:

27

Пружина

Заводской номер: 14FP.57.119 Количество на модель: 1

14FP.57.119

1

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 14FP.57.121 Количество на модель: 1

14FP.57.121

1

29

Номер детали на чертеже:

29

Болт-заглушка

Заводской номер: 14FP.57.120 Количество на модель: 1

14FP.57.120

1

30

Номер детали на чертеже:

30

Гровер D6

Заводской номер: GB/T93-6 Количество на модель: 6

GB/T93-6

6

31

Номер детали на чертеже:

31

Болт М6х60

Заводской номер: GB/T5782-M6x60 Количество на модель: 4

GB/T5782-M6x60

4

32

Номер детали на чертеже:

32

Рукоятка рычага распределителя

Заводской номер: FT65.57.013 Количество на модель: 1

FT65.57.013

1

33

Номер детали на чертеже:

33

Рычаг распределителя

Заводской номер: TE300.57.101 Количество на модель: 1

TE300.57.101

1

34

Номер детали на чертеже:

34

Крышка распределителя задняя

Заводской номер: 18FP.57.108 Количество на модель: 1

18FP.57.108

1

35

Номер детали на чертеже:

35

Валик распределителя

Заводской номер: 18FP.57.109 Количество на модель: 1

18FP.57.109

1

36

Номер детали на чертеже:

36

Болт М6х14

Заводской номер: GB/T5783-M6x14 Количество на модель: 2

GB/T5783-M6x14

2
