FT250.43.001 Тормозная система в сборе-2 Ставрополец-244. Каталог 2014г.

FT250.43.001 Тормозная система в сборе-1 Ставрополец-244 FT250.35.001 Прицепное устройство в сборе Ставрополец-244

Вид отображения:

Детали справа

По ширине экрана

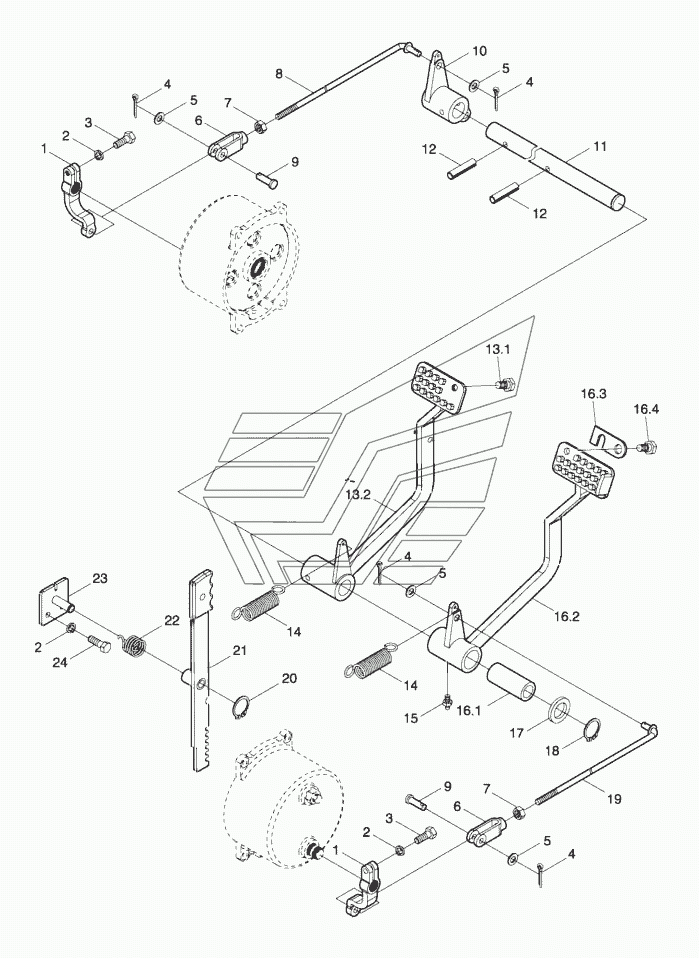

FT250.43.001

15

16

16.1

16.2

16.3

13.1

17

18

19

20

21

22

23

14

13.2

1

2

3

4

5

6

7

8

9

10

11

12

13

24

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Тормозная система в сборе

Заводской номер: FT250.43.001 Количество на модель: 1

FT250.43.001

1

Номер детали на чертеже:

Масленка М10х1

Заводской номер: JB/T7940.1-М10x1 Количество на модель: 1

JB/T7940.1-М10x1

1

Номер детали на чертеже:

Педаль тормоза правая в сборе

Заводской номер: ТЕ250.433.2 Количество на модель: 1

ТЕ250.433.2

1

Номер детали на чертеже:

Втулка педали тормоза

Заводской номер: ТЕ250.433.2-02 Количество на модель: 1

ТЕ250.433.2-02

1

Номер детали на чертеже:

Педаль тормоза правая

Заводской номер: ТЕ250.433.2.1 Количество на модель: 1

ТЕ250.433.2.1

1

Номер детали на чертеже:

Пластина соединительная

Заводской номер: FT65.43.130 Количество на модель: 1

FT65.43.130

1

Номер детали на чертеже:

Винт

Заводской номер: FT65.43.132 Количество на модель: 1

FT65.43.132

1

Номер детали на чертеже:

Шайба

Заводской номер: FT250.43.112 Количество на модель: 1

FT250.43.112

1

Номер детали на чертеже:

Кольцо стопорное D25

Заводской номер: GB/T894.1-25 Количество на модель: 1

GB/T894.1-25

1

Номер детали на чертеже:

Тяга правая тормозная

Заводской номер: FT250.43.013 Количество на модель: 1

FT250.43.013

1

Номер детали на чертеже:

Кольцо стопорное D12 для вала

Заводской номер: GBfT894.1-12 Количество на модель: 1

GBfT894.1-12

1

Номер детали на чертеже:

Рукоятка фиксации педали тормоза

Заводской номер: FT250.43.015 Количество на модель: 1

FT250.43.015

1

Номер детали на чертеже:

Пружина кручения стопора педали тормоза

Заводской номер: FT250.43.157 Количество на модель: 1

FT250.43.157

1

Номер детали на чертеже:

Пластина фиксатора

Заводской номер: FT250.43.025 Количество на модель: 1

FT250.43.025

1

Номер детали на чертеже:

Пружина педали тормоза

Заводской номер: FT200.21.101 Количество на модель: 2

FT200.21.101

2

Номер детали на чертеже:

Педаль тормоза левая

Заводской номер: ТЕ250.433.1.1 Количество на модель: 1

ТЕ250.433.1.1

1

Номер детали на чертеже:

Рычаг тормозного механизма

Заводской номер: FT250.43.102 Количество на модель: 2

FT250.43.102

2

Номер детали на чертеже:

Гровер D8

Заводской номер: GB/T93-8-А0Р Количество на модель: 8

GB/T93-8-А0Р

8

Номер детали на чертеже:

Болт М8х25

Заводской номер: GB/T5783-M8x25-8.8-A2L Количество на модель: 6

GB/T5783-M8x25-8.8-A2L

6

Номер детали на чертеже:

Шплинт 3,2x16

Заводской номер: GB/T91-3.2x16-A0Р Количество на модель: 5

GB/T91-3.2x16-A0Р

5

Номер детали на чертеже:

Шайба D8

Заводской номер: GB/T97.1-8-A0P Количество на модель: 5

GB/T97.1-8-A0P

5

Номер детали на чертеже:

Вилка тяги регулировочная

Заводской номер: FT250.43.103 Количество на модель: 2

FT250.43.103

2

Номер детали на чертеже:

Гайка М8

Заводской номер: GB/T6170-M8-8-A2L Количество на модель: 2

GB/T6170-M8-8-A2L

2

Номер детали на чертеже:

Тяга левая тормозная

Заводской номер: FT250.43.014 Количество на модель: 1

FT250.43.014

1

Номер детали на чертеже:

Палец 8x30

Заводской номер: GB/Т882-В8х30-А0Р Количество на модель: 2

GB/Т882-В8х30-А0Р

2

Номер детали на чертеже:

Коромысло левой тормозной тяги

Заводской номер: FT250.43.111 Количество на модель: 1

FT250.43.111

1

Номер детали на чертеже:

Ось педалей тормоза

Заводской номер: ТЕ250.433-01 Количество на модель: 1

ТЕ250.433-01

1

Номер детали на чертеже:

Палец 8x40

Заводской номер: GBfT879.1-8x40 Количество на модель: 2

GBfT879.1-8x40

2

Номер детали на чертеже:

Педаль тормоза левая в сборе

Заводской номер: ТЕ250.433.1 Количество на модель: 1

ТЕ250.433.1

1

Номер детали на чертеже:

Болт М8х20

Заводской номер: GB/T5783-M8x20-8.8-A2L Количество на модель: 2

GB/T5783-M8x20-8.8-A2L

2
