ТЕ254.421В Привод переднего моста в сбор Ставрополец-244. Каталог 2014г.

ТЕ250.413В Механизм управления валом отбора мощности в сборе Ставрополец-244 ТЕ254.422А Вал привода переднего моста в сборе Ставрополец-244

Вид отображения:

Детали справа

По ширине экрана

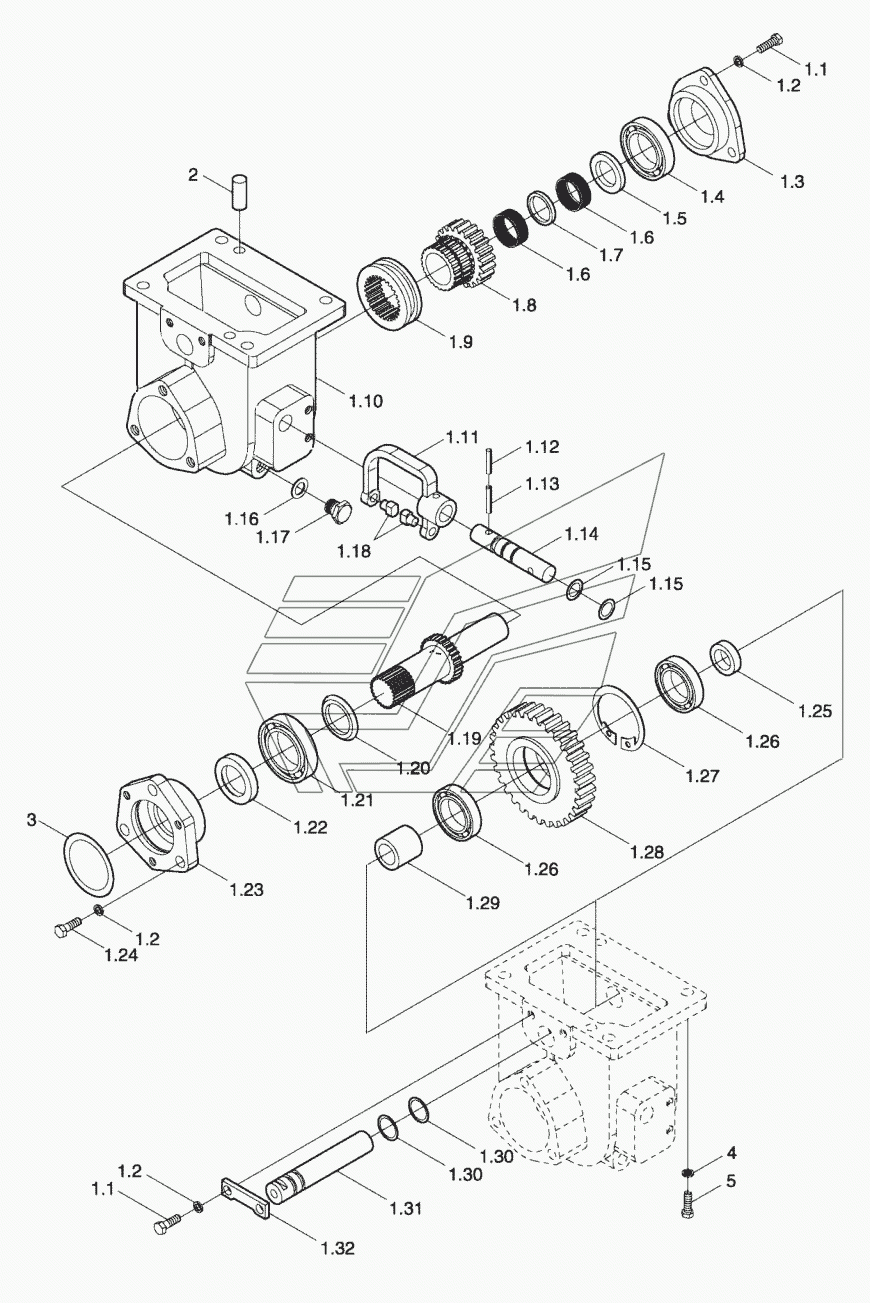

ТЕ254.421В

1.19

1.20

1.21

1.22

1.23

1.24

1.25

1.26

1.27

1.28

1.29

1.30

1.31

1.32

2

3

1.2

1.18

1.17

ТЕ254.421В.1

1.1

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

5

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Привод переднего моста в сборе

Заводской номер: ТЕ254.421В Количество на модель: 1

ТЕ254.421В

1

Номер детали на чертеже:

Вал привода переднего моста выходной

Заводской номер: FT254.42.102 Количество на модель: 1

FT254.42.102

1

Номер детали на чертеже:

Кольцо выходного вала упорное переднее

Заводской номер: FT254.42.109 Количество на модель: 1

FT254.42.109

1

Номер детали на чертеже:

Подшипник 6206

Заводской номер: GB/Т276-6206 Количество на модель: 1

GB/Т276-6206

1

Номер детали на чертеже:

Сальник

Заводской номер: ТЕ254.421.1.1 Количество на модель: 1

ТЕ254.421.1.1

1

Номер детали на чертеже:

Крышка переднего подшипника

Заводской номер: ТЕ254.421А.1-09 Количество на модель: 1

ТЕ254.421А.1-09

1

Номер детали на чертеже:

Болт М10x30

Заводской номер: GB/Т5783-М10x30-A3L Количество на модель: 3

GB/Т5783-М10x30-A3L

3

Номер детали на чертеже:

Кольцо выходного вала упорное промежуточное

Заводской номер: ТЕ254.421А.1-10 Количество на модель: 1

ТЕ254.421А.1-10

1

Номер детали на чертеже:

Подшипник 6204

Заводской номер: GB/Т276-6204 Количество на модель: 2

GB/Т276-6204

2

Номер детали на чертеже:

Кольцо стопорное D47 для отверстия

Заводской номер: GB/T893.1-47 Количество на модель: 1

GB/T893.1-47

1

Номер детали на чертеже:

Шестерня привода переднего моста промежуточная

Заводской номер: ТЕ254.421В.1-02 Количество на модель: 1

ТЕ254.421В.1-02

1

Номер детали на чертеже:

Втулка промежуточного вала

Заводской номер: ТЕ254.421A.1-11 Количество на модель: 1

ТЕ254.421A.1-11

1

Номер детали на чертеже:

Кольцо уплотнительное 15,0x2,65

Заводской номер: GB/T3452.1-15.0x2.65G Количество на модель: 2

GB/T3452.1-15.0x2.65G

2

Номер детали на чертеже:

Вал привода переднего моста промежуточный

Заводской номер: ТЕ254.421А.1-05 Количество на модель: 1

ТЕ254.421А.1-05

1

Номер детали на чертеже:

Пластина промежуточного вала

Заводской номер: ТЕ254.421А.1-07 Количество на модель: 1

ТЕ254.421А.1-07

1

Номер детали на чертеже:

Палец направляющий 6x18

Заводской номер: GB/T119.1-10m6x18-A0Р Количество на модель: 2

GB/T119.1-10m6x18-A0Р

2

Номер детали на чертеже:

Кольцо уплотнительное 53x2,65

Заводской номер: GB/T3452.1-53.0x2.65G Количество на модель: 1

GB/T3452.1-53.0x2.65G

1

Номер детали на чертеже:

Гровер D10

Заводской номер: GB/T93-10-A0P Количество на модель: 8

GB/T93-10-A0P

8

Номер детали на чертеже:

Головка вилки включения переднего привода

Заводской номер: FT254.42.121 Количество на модель: 2

FT254.42.121

2

Номер детали на чертеже:

Пробка сливного отверстия корпуса привода переднего моста

Заводской номер: Q617B12 Количество на модель: 1

Q617B12

1

Номер детали на чертеже:

Привод переднего моста в сборе

Заводской номер: ТЕ254.421В.1 Количество на модель: 1

ТЕ254.421В.1

1

Номер детали на чертеже:

Болт М10x20

Заводской номер: GB/Т5783-М10x20-A3L Количество на модель: 5

GB/Т5783-М10x20-A3L

5

Номер детали на чертеже:

Крышка заднего подшипника

Заводской номер: ТЕ254.421А.1-04 Количество на модель: 1

ТЕ254.421А.1-04

1

Номер детали на чертеже:

Подшипник 6305

Заводской номер: GB/Т276-6305 Количество на модель: 1

GB/Т276-6305

1

Номер детали на чертеже:

Кольцо выходного вала упорное заднее

Заводской номер: FT254.42.107 Количество на модель: 1

FT254.42.107

1

Номер детали на чертеже:

Подшипник игольчатый

Заводской номер: JB/Т7918-К25x31x20 Количество на модель: 2

JB/Т7918-К25x31x20

2

Номер детали на чертеже:

Втулка распорная подшипников ведомой шестерни

Заводской номер: FT254.42.108 Количество на модель: 1

FT254.42.108

1

Номер детали на чертеже:

Шестерня привода переднего моста ведомая

Заводской номер: ТЕ254.421В.1-01а Количество на модель: 1

ТЕ254.421В.1-01а

1

Номер детали на чертеже:

Втулка шестерни

Заводской номер: FT254.42F.103 Количество на модель: 1

FT254.42F.103

1

Номер детали на чертеже:

Корпус привода переднего моста

Заводской номер: ТЕ254.421А.1-01 Количество на модель: 1

ТЕ254.421А.1-01

1

Номер детали на чертеже:

Вилка включения переднего привода

Заводской номер: ТЕ254.421А.1-02 Количество на модель: 1

ТЕ254.421А.1-02

1

Номер детали на чертеже:

Палец 6x24

Заводской номер: GB/T879.1-6x24 Количество на модель: 1

GB/T879.1-6x24

1

Номер детали на чертеже:

Палец 3,5x24

Заводской номер: GB/T879.1-3.5x24 Количество на модель: 1

GB/T879.1-3.5x24

1

Номер детали на чертеже:

Ось вилки включения переднего привода

Заводской номер: ТЕ254.421А.1-03 Количество на модель: 1

ТЕ254.421А.1-03

1

Номер детали на чертеже:

Кольцо уплотнительное 12,5x1,8

Заводской номер: GB/Т3452.1-12.5x1.80G Количество на модель: 2

GB/Т3452.1-12.5x1.80G

2

Номер детали на чертеже:

Шайба D12

Заводской номер: JB/Т982-12 Количество на модель: 1

JB/Т982-12

1

Номер детали на чертеже:

Болт М10x30

Заводской номер: GB/T5783-М10x30-10.9-A3L Количество на модель: 4

GB/T5783-М10x30-10.9-A3L

4
