ТЕ250.391 Конечная передача левая в сборе Ставрополец-244. Каталог 2014г.

ТЕ250.373С Механизм управления коробкой передач в сборе-3 Ставрополец-244 ТЕ250.392 Конечная передача правая в сборе Ставрополец-244

Вид отображения:

Детали справа

По ширине экрана

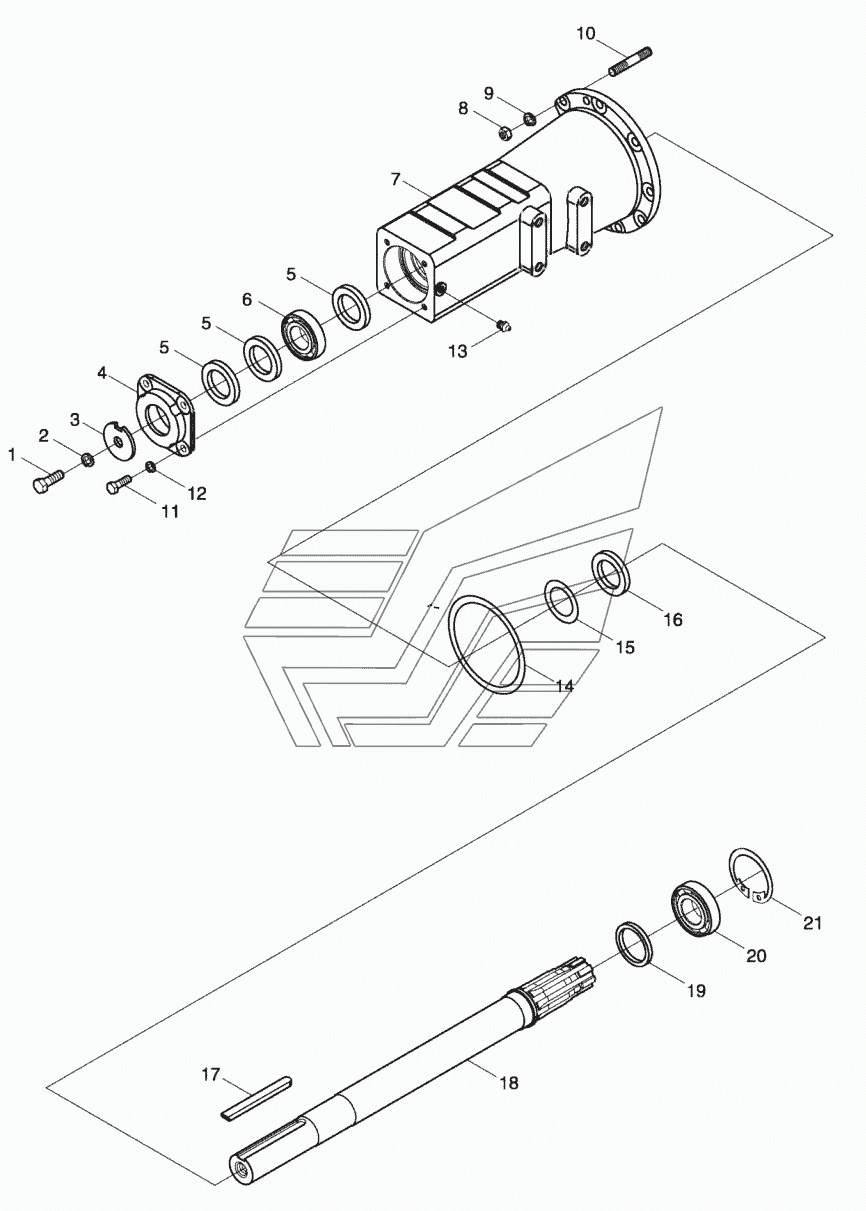

ТЕ250.391

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Конечная передача левая в сборе

Заводской номер: ТЕ250.391 Количество на модель: 1

ТЕ250.391

1

1

Номер детали на чертеже:

1

Болт М16x35

Заводской номер: GB/T5783-M16x35-A3L Количество на модель: 1

GB/T5783-M16x35-A3L

1

2

Номер детали на чертеже:

2

Гровер D16

Заводской номер: GB/T93-16-A0P Количество на модель: 1

GB/T93-16-A0P

1

3

Номер детали на чертеже:

3

Шайба упорная задней ступицы

Заводской номер: FT250.37.216 Количество на модель: 1

FT250.37.216

1

4

Номер детали на чертеже:

4

Крышка подшипника полуоси

Заводской номер: FT250.37.214 Количество на модель: 1

FT250.37.214

1

5

Номер детали на чертеже:

5

Сальник

Заводской номер: GB/T9877.1-B50x72x8D Количество на модель: 3

GB/T9877.1-B50x72x8D

3

6

Номер детали на чертеже:

6

Сальник

Заводской номер: GB/T276-6210 Количество на модель: 1

GB/T276-6210

1

7

Номер детали на чертеже:

7

Рукав полуоси заднего моста левый

Заводской номер: FT250.37B.226 Количество на модель: 1

FT250.37B.226

1

8

Номер детали на чертеже:

8

Гайка М 12x1,25

Заводской номер: GB/T6171-M12x1.25-10-A2L Количество на модель: 8

GB/T6171-M12x1.25-10-A2L

8

9

Номер детали на чертеже:

9

Гровер D12

Заводской номер: GB/T93-12-A0P Количество на модель: 8

GB/T93-12-A0P

8

10

Номер детали на чертеже:

10

Шпилька М12х1,25x35

Заводской номер: GB/T898-AM12-M12x1.25x35-10.9-A3L Количество на модель: 8

GB/T898-AM12-M12x1.25x35-10.9-A3L

8

11

Номер детали на чертеже:

11

Болт М10x25

Заводской номер: GB/T5783-M10x25-A3L Количество на модель: 4

GB/T5783-M10x25-A3L

4

12

Номер детали на чертеже:

12

Гровер D10

Заводской номер: GB/T93-10-A0P Количество на модель: 4

GB/T93-10-A0P

4

13

Номер детали на чертеже:

13

Масленка М10x1

Заводской номер: GB/T7940.1-M10x1 Количество на модель: 1

GB/T7940.1-M10x1

1

14

Номер детали на чертеже:

14

Кольцо уплотнительное 112x3,55

Заводской номер: GB/T3452.1-112X3.55G Количество на модель: 1

GB/T3452.1-112X3.55G

1

15

Номер детали на чертеже:

15

Шайба сальника

Заводской номер: FT250.37.242 Количество на модель: 1

FT250.37.242

1

16

Номер детали на чертеже:

16

Сальник B55x75x8D

Заводской номер: GB/T9877.1-B55x75x8D Количество на модель: 1

GB/T9877.1-B55x75x8D

1

17

Номер детали на чертеже:

17

Шпонка полуоси

Заводской номер: FT250.37.215 Количество на модель: 1

FT250.37.215

1

067661

215 (6215) 215

Код: 067661

Артикул: 215 (6215), 215

Производитель:

18

Номер детали на чертеже:

18

Полуось

Заводской номер: FT250.37B.212 Количество на модель: 1

FT250.37B.212

1

19

Номер детали на чертеже:

19

Кольцо упорное подшипника

Заводской номер: FT250.37.218 Количество на модель: 1

FT250.37.218

1

20

Номер детали на чертеже:

20

Подшипник 6211

Заводской номер: GB/T276-6211 Количество на модель: 1

GB/T276-6211

1

21

Номер детали на чертеже:

21

Кольцо стопорное D100 для отверстия

Заводской номер: GB/T893.1-100 Количество на модель: 1

GB/T893.1-100

1
