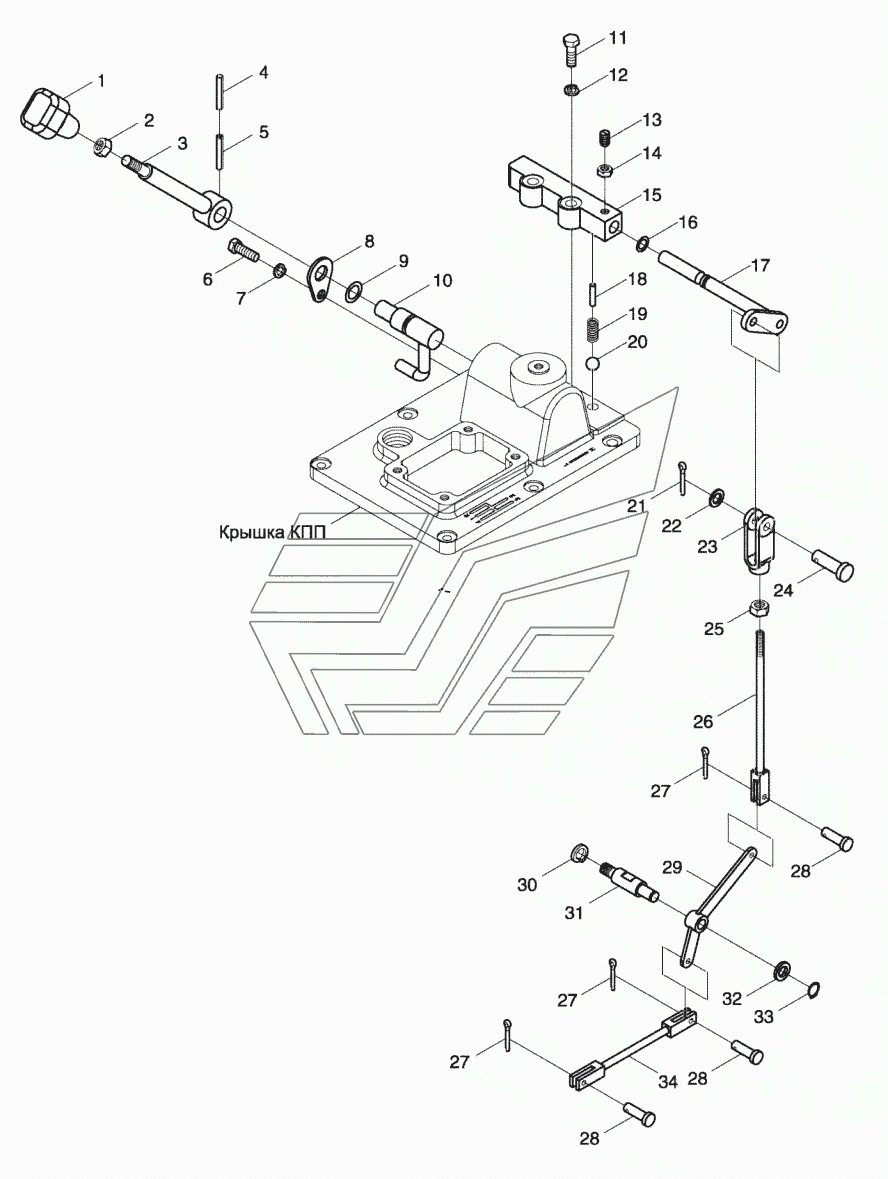

ТЕ250.373С Механизм управления коробкой передач в сборе-2 Ставрополец-244. Каталог 2014г.

ТЕ250.373С Механизм управления коробкой передач в сборе-1 Ставрополец-244 ТЕ250.373С Механизм управления коробкой передач в сборе-3 Ставрополец-244

Вид отображения:

Детали справа

По ширине экрана

ТЕ250.373С

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Механизм управления коробкой передач в сборе

Заводской номер: ТЕ250.373С Количество на модель: 1

ТЕ250.373С

1

1

Номер детали на чертеже:

1

Рукоятка повышенной/пониженной передачи

Заводской номер: FT250.37.037 Количество на модель: 1

FT250.37.037

1

2

Номер детали на чертеже:

2

Гайка М10

Заводской номер: GB/T6170-M10-A3L Количество на модель: 1

GB/T6170-M10-A3L

1

3

Номер детали на чертеже:

3

Рычаг переключения передач дополнительный

Заводской номер: FT250.37.020 Количество на модель: 1

FT250.37.020

1

4

Номер детали на чертеже:

4

Палец 3x30

Заводской номер: GB/T879.1-3x30 Количество на модель: 1

GB/T879.1-3x30

1

5

Номер детали на чертеже:

5

Палец 5x30

Заводской номер: GB/T879.1-5x30 Количество на модель: 1

GB/T879.1-5x30

1

6

Номер детали на чертеже:

6

Болт М8х16

Заводской номер: GB/T5783-M8x16-A2L Количество на модель: 1

GB/T5783-M8x16-A2L

1

7

Номер детали на чертеже:

7

Гровер D8

Заводской номер: GB/T93-8-A0P Количество на модель: 1

GB/T93-8-A0P

1

8

Номер детали на чертеже:

8

Пластина прижимная

Заводской номер: FT250.37.313 Количество на модель: 1

FT250.37.313

1

9

Номер детали на чертеже:

9

Кольцо уплотнительное 15x2,65

Заводской номер: GB/T3452.1-15x2.65G Количество на модель: 1

GB/T3452.1-15x2.65G

1

10

Номер детали на чертеже:

10

Рычаг внутренний

Заводской номер: FT250.37.038 Количество на модель: 1

FT250.37.038

1

11

Номер детали на чертеже:

11

Болт М10x40

Заводской номер: GB/T5783-M10x40-A3L Количество на модель: 2

GB/T5783-M10x40-A3L

2

12

Номер детали на чертеже:

12

Гровер D10

Заводской номер: GB/T93-10-A0P Количество на модель: 2

GB/T93-10-A0P

2

13

Номер детали на чертеже:

13

Винт стопорный

Заводской номер: FT250.37.249 Количество на модель: 1

FT250.37.249

1

14

Номер детали на чертеже:

14

Гайка М8х1

Заводской номер: GB/T6173-M8x1-A2L Количество на модель: 1

GB/T6173-M8x1-A2L

1

15

Номер детали на чертеже:

15

Корпус блокировки

Заводской номер: FT250.37.254 Количество на модель: 1

FT250.37.254

1

16

Номер детали на чертеже:

16

Кольцо уплотнительное 8,75x1,8

Заводской номер: GB/T3452.1-8.75x1.80G Количество на модель: 1

GB/T3452.1-8.75x1.80G

1

17

Номер детали на чертеже:

17

Вал блокировки рычага КПП

Заводской номер: TE250.373B.5 Количество на модель: 1

TE250.373B.5

1

18

Номер детали на чертеже:

18

Палец стопорный

Заводской номер: FT250.37.250 Количество на модель: 4

FT250.37.250

4

19

Номер детали на чертеже:

19

Пружина фиксации оси вилки

Заводской номер: FT250.37.148 Количество на модель: 4

FT250.37.148

4

20

Номер детали на чертеже:

20

Шарик D8.731 стальной

Заводской номер: GB/T308-8.731-G200-b Количество на модель: 4

GB/T308-8.731-G200-b

4

21

Номер детали на чертеже:

21

Шплинт 3,2x20

Заводской номер: GB/T91-3.2x20-A0P Количество на модель: 1

GB/T91-3.2x20-A0P

1

22

Номер детали на чертеже:

22

Шайба D8

Заводской номер: GB/T97.1-8-A0P Количество на модель: 1

GB/T97.1-8-A0P

1

23

Номер детали на чертеже:

23

Вилка тяги регулировочная

Заводской номер: FT250.43.103 Количество на модель: 1

FT250.43.103

1

24

Номер детали на чертеже:

24

Палец 8x28

Заводской номер: GB/T882-B8x28 Количество на модель: 1

GB/T882-B8x28

1

25

Номер детали на чертеже:

25

Гайка М8

Заводской номер: GB/T6170-M8-A2L Количество на модель: 1

GB/T6170-M8-A2L

1

26

Номер детали на чертеже:

26

Тяга сварная

Заводской номер: TE250.373B.2 Количество на модель: 1

TE250.373B.2

1

27

Номер детали на чертеже:

27

Палец 2x10

Заводской номер: GB/T91-2x10-A0P Количество на модель: 3

GB/T91-2x10-A0P

3

28

Номер детали на чертеже:

28

Палец 6x20

Заводской номер: GB/T882-B6x20 Количество на модель: 3

GB/T882-B6x20

3

29

Номер детали на чертеже:

29

Рычаг сварной

Заводской номер: TE250.373B.3 Количество на модель: 1

TE250.373B.3

1

30

Номер детали на чертеже:

30

Гровер D12

Заводской номер: GB/T93-12-А0Р Количество на модель: 1

GB/T93-12-А0Р

1

31

Номер детали на чертеже:

31

Шпилька

Заводской номер: TE250.373B-04 Количество на модель: 1

TE250.373B-04

1

32

Номер детали на чертеже:

32

Шайба D12

Заводской номер: GB/T848-12-A0P Количество на модель: 1

GB/T848-12-A0P

1

33

Номер детали на чертеже:

33

Кольцо стопорное D12 для вала

Заводской номер: GB/T894.1-12 Количество на модель: 1

GB/T894.1-12

1

34

Номер детали на чертеже:

34

Тяга сварная

Заводской номер: TE250.373B.4 Количество на модель: 1

TE250.373B.4

1
