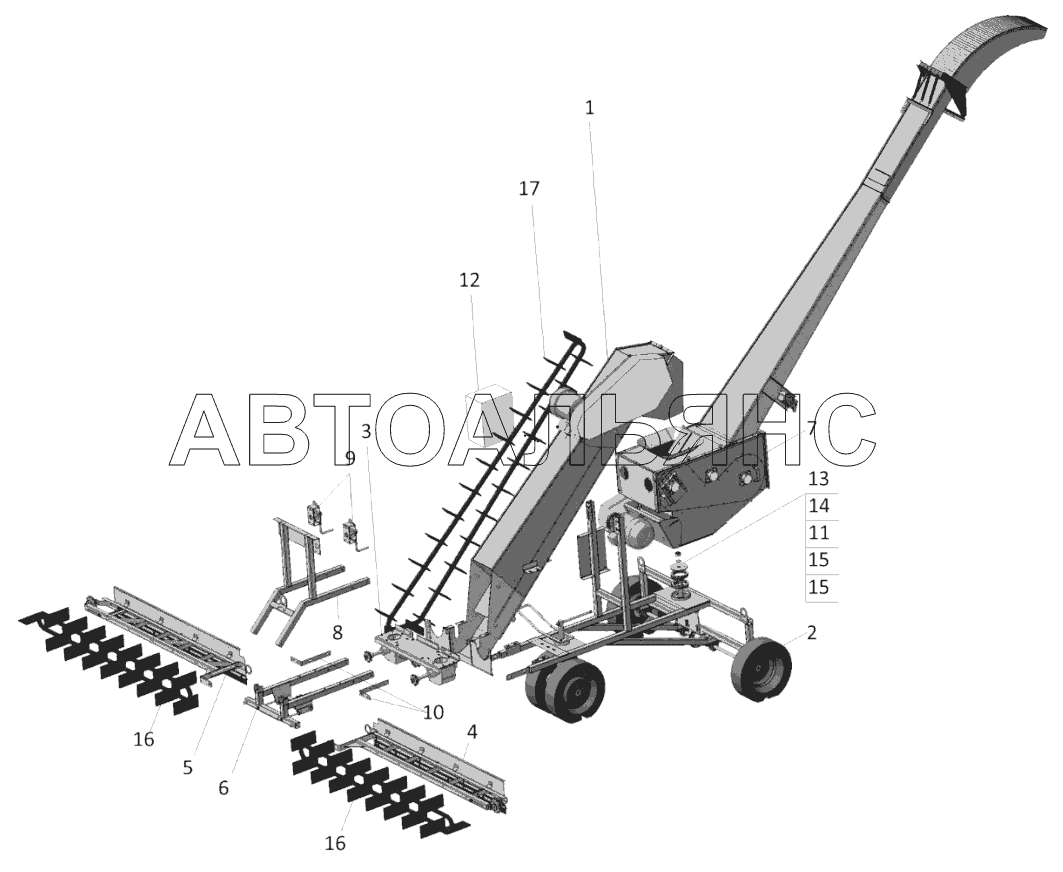

Общий вид 100-00.00 А-100Р

Короб транспортера 100-01.00 А-100Р

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Короб транспортера

Заводской номер: 100-01.00 Количество на модель: 1
100-01.00
1
2

Номер детали на чертеже:

2

Рама опорная

Заводской номер: 100-02.00 Количество на модель: 1
100-02.00
1
3

Номер детали на чертеже:

3

Блок редукторов

Заводской номер: 100-03.00 Количество на модель: 1
100-03.00
1
4

Номер детали на чертеже:

4

Питатель прав

Заводской номер: 100-04.00 Количество на модель: 1
100-04.00
1
5

Номер детали на чертеже:

5

Питатель лев

Заводской номер: 100-05.00 Количество на модель: 1
100-05.00
1
6

Номер детали на чертеже:

6

Рама передняя

Заводской номер: 100-06.00 Количество на модель: 1
100-06.00
1
7

Номер детали на чертеже:

7

Триммер поворотный

Заводской номер: 100-07.00 Количество на модель: 1
100-07.00
1
8

Номер детали на чертеже:

8

Раскос

Заводской номер: 100-08.00 Количество на модель: 1
100-08.00
1
9

Номер детали на чертеже:

9

Лебедка

Заводской номер: 100-09.00 Количество на модель: 2
100-09.00
2
10

Номер детали на чертеже:

10

Накладка

Заводской номер: 100-11 Количество на модель: 2
100-11
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 100-12 Количество на модель: 1
100-12
1
12

Номер детали на чертеже:

12

Пульт управления

Заводской номер: А-100Р Количество на модель: 1
А-100Р
1
13

Номер детали на чертеже:

13

Гайка

Заводской номер: Гайка М30-6H Количество на модель: 1
Гайка М30-6H
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: Шайба Н.30.37 Количество на модель: 1
Шайба Н.30.37
1
15

Номер детали на чертеже:

15

Подшипник

Заводской номер: Подшипник 8122Н Количество на модель: 2
Подшипник 8122Н
2
16

Номер детали на чертеже:

16

Транспортер скребковый

Заводской номер: ПРД- 38-4000 Количество на модель: 2
ПРД- 38-4000
2
17

Номер детали на чертеже:

17

Транспортер скребковый

Заводской номер: ПРД- 38 Количество на модель: 1
ПРД- 38
1
