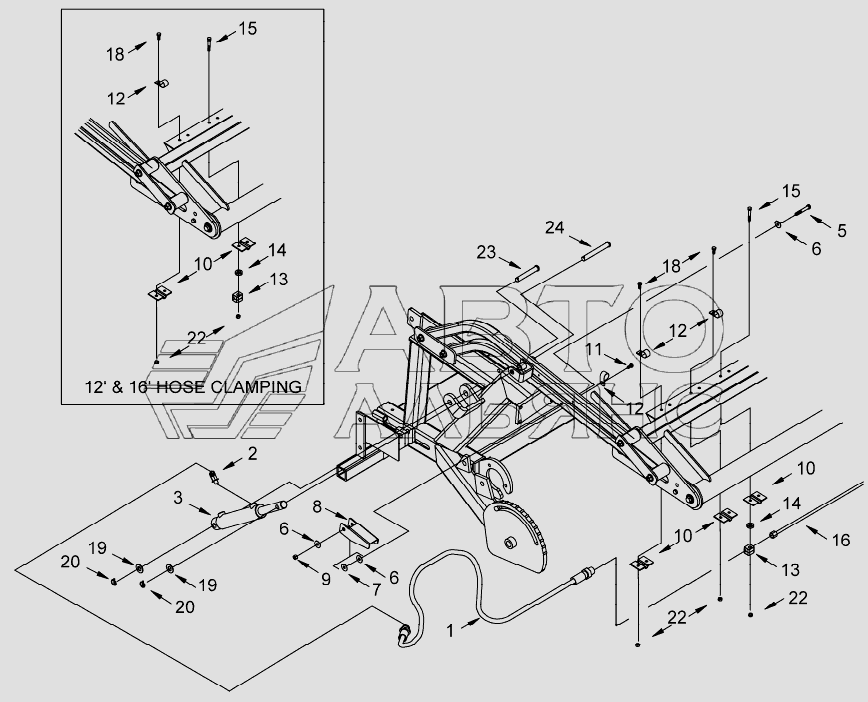

HYDRAULICS (Diagram May Differ) MacDon-PW7. Каталог 2010г.

MAIN FRAME MOUNTING ASSEMBLY MacDon-PW7 HOLD-DOWN ASSEMBLY MacDon-PW7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

CYLINDER

Заводской номер: 184282 Количество на модель: 1
184282
1
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 180164 Количество на модель: 2
180164
2
2

Номер детали на чертеже:

2

FITTING - ELBOW 90° HYD

Заводской номер: 30282 Количество на модель: 2
30282
2
3

Номер детали на чертеже:

3

CYLINDER

Заводской номер: 184281 Количество на модель: 1
184281
1
5

Номер детали на чертеже:

5

БОЛТ

Заводской номер: 30035 Количество на модель: 2
30035
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 18670 Количество на модель: 6
18670
6
7

Номер детали на чертеже:

7

WASHER NEOPRENE

Заводской номер: 184582 Количество на модель: 2
184582
2
8

Номер детали на чертеже:

8

SAFETY LOCK

Заводской номер: 180711 Количество на модель: 2
180711
2
8

Номер детали на чертеже:

8

SAFETY LOCK

Заводской номер: 180712 Количество на модель: 2
180712
2
8

Номер детали на чертеже:

8

SAFETY LOCK

Заводской номер: 180843 Количество на модель: 2
180843
2
8

Номер детали на чертеже:

8

SAFETY LOCK

Заводской номер: 180844 Количество на модель: 2
180844
2
9

Номер детали на чертеже:

9

NUT-HEX LOCK DT 3/8-16 UNC ZP

Заводской номер: 18669 Количество на модель: 2
18669
2
10

Номер детали на чертеже:

10

RETAINER

Заводской номер: 180129 Количество на модель: 6
180129
6
11

Номер детали на чертеже:

11

SCREW

Заводской номер: 184604 Количество на модель: 3
184604
3
12

Номер детали на чертеже:

12

CLAMP

Заводской номер: 184299 Количество на модель: 6
184299
6
13

Номер детали на чертеже:

13

PIPE CLAMP PAIR

Заводской номер: 180160 Количество на модель: 5
180160
5
14

Номер детали на чертеже:

14

SPACER

Заводской номер: 181099 Количество на модель: 5
181099
5
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 21569 Количество на модель: 5
21569
5
16

Номер детали на чертеже:

16

STEEL LINE

Заводской номер: 180163 Количество на модель: 1
180163
1
16

Номер детали на чертеже:

16

STEEL LINE

Заводской номер: 180162 Количество на модель: 1
180162
1
16

Номер детали на чертеже:

16

STEEL LINE

Заводской номер: 180161 Количество на модель: 1
180161
1
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 21558 Количество на модель: 6
21558
6
19

Номер детали на чертеже:

19

WASHER - SAE FLAT 21/32 ID X 1 5/16 IN OD ZP

Заводской номер: 18600 Количество на модель: 4
18600
4
20

Номер детали на чертеже:

20

PIN – LYNCH

Заводской номер: 50193 Количество на модель: 4
50193
4
22

Номер детали на чертеже:

22

NUT - FLG SIDE LK SMTH FACE 5/16 NC GR 5 ZP

Заводской номер: 30280 Количество на модель: 6
30280
6
23

Номер детали на чертеже:

23

PIN

Заводской номер: 103580 Количество на модель: 2
103580
2
24

Номер детали на чертеже:

24

PIN

Заводской номер: 49378 Количество на модель: 2
49378
2
