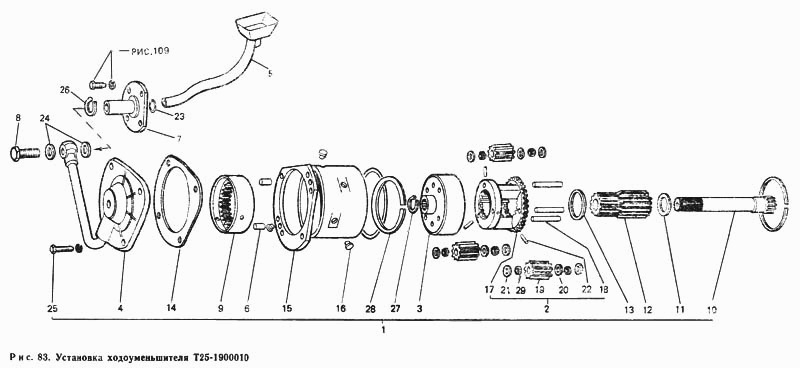

Установка ходоуменьшителя Т25-1900010 Т-40М

Коробка раздаточная Т40АМ-1802010 Т-40М Мост ведущий передний Т-40М

Вид отображения:

Детали справа

По ширине экрана

Т25-1900010

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Установка ходоуменьшителя (476117681906)

Заводской номер: Т25-1900010 Количество на модель:

Т25-1900010

1

Номер детали на чертеже:

1

Ходоуменьшитель (476117681906)

Заводской номер: Т25-1901010 Количество на модель:

Т25-1901010

2

Номер детали на чертеже:

2

Водило

Заводской номер: Т25-1901030 Количество на модель:

Т25-1901030

3

Номер детали на чертеже:

3

Шестерня ведомая

Заводской номер: Т25-1901040-Б Количество на модель:

Т25-1901040-Б

4

Номер детали на чертеже:

4

Крышка

Заводской номер: Т25-1901060 Количество на модель:

Т25-1901060

5

Номер детали на чертеже:

5

Маслоприемник

Заводской номер: Т25-1902010 Количество на модель:

Т25-1902010

6

Номер детали на чертеже:

6

Штифт

Заводской номер: Т25-1701094 Количество на модель:

Т25-1701094

7

Номер детали на чертеже:

7

Ось педали муфты ВОМ

Заводской номер: Т25-1900011-Б Количество на модель:

Т25-1900011-Б

8

Номер детали на чертеже:

8

Болт

Заводской номер: Т25-1900012 Количество на модель:

Т25-1900012

9

Номер детали на чертеже:

9

Шестерня коронная 1-го ряда

Заводской номер: Т25-1901011-01 Количество на модель:

Т25-1901011-01

10

Номер детали на чертеже:

10

Вал ведущий

Заводской номер: Т25-1901013-В Количество на модель:

Т25-1901013-В

11

Номер детали на чертеже:

11

Шайба упорная

Заводской номер: Т25-1901014 Количество на модель:

Т25-1901014

12

Номер детали на чертеже:

12

Вал-шестерня

Заводской номер: Т25-1901015 Количество на модель:

Т25-1901015

13

Номер детали на чертеже:

13

Кольцо распорное

Заводской номер: Т25-1901016 Количество на модель:

Т25-1901016

14

Номер детали на чертеже:

14

Прокладка

Заводской номер: Т25-1901017 Количество на модель:

Т25-1901017

15

Номер детали на чертеже:

15

Стакан

Заводской номер: Т25-1901018-Б Количество на модель:

Т25-1901018-Б

16

Номер детали на чертеже:

16

Штифт

Заводской номер: Т25-1901019 Количество на модель:

Т25-1901019

17

Номер детали на чертеже:

17

Водило

Заводской номер: Т25-1901031 Количество на модель:

Т25-1901031

18

Номер детали на чертеже:

18

Ось сателлита

Заводской номер: Т25-1901032 Количество на модель:

Т25-1901032

19

Номер детали на чертеже:

19

Сателлит

Заводской номер: Т25-1901033 Количество на модель:

Т25-1901033

20

Номер детали на чертеже:

20

Втулка

Заводской номер: Т25-1901034 Количество на модель:

Т25-1901034

21

Номер детали на чертеже:

21

Шайба упорная сателлита

Заводской номер: Т25-1901035 Количество на модель:

Т25-1901035

22

Номер детали на чертеже:

22

Штифт

Заводской номер: Т25-1901036 Количество на модель:

Т25-1901036

23

Номер детали на чертеже:

23

Кольцо уплотнительное

Заводской номер: Т25-4205074 Количество на модель:

Т25-4205074

24

Номер детали на чертеже:

24

Шайба

Заводской номер: Н.036.28.004 Количество на модель:

Н.036.28.004

25

Номер детали на чертеже:

25

Болт М10-6gХ45.88.35.019 ГОСТ 7795-70

Заводской номер: Болт М10-6gХ45.88.35.019 ГОСТ 7795-70 Количество на модель:

Болт М10-6gХ45.88.35.019 ГОСТ 7795-70

26

Номер детали на чертеже:

26

Кольцо 2Б24 ГОСТ 13940-68

Заводской номер: Т25-1900013 Количество на модель:

Т25-1900013

27

Номер детали на чертеже:

27

Кольцо Б25 ГОСТ 13942-68

Заводской номер: 49 9836 0424 Количество на модель:

49 9836 0424

28

Номер детали на чертеже:

28

Кольцо 2В110 ГОСТ 13941-86

Заводской номер: 45 9836 0361 Количество на модель:

45 9836 0361

29

Номер детали на чертеже:

29

Ролик 2х19.8А5 ГОСТ 6870-81

Заводской номер: 40 9416 2614 Количество на модель:

40 9416 2614
