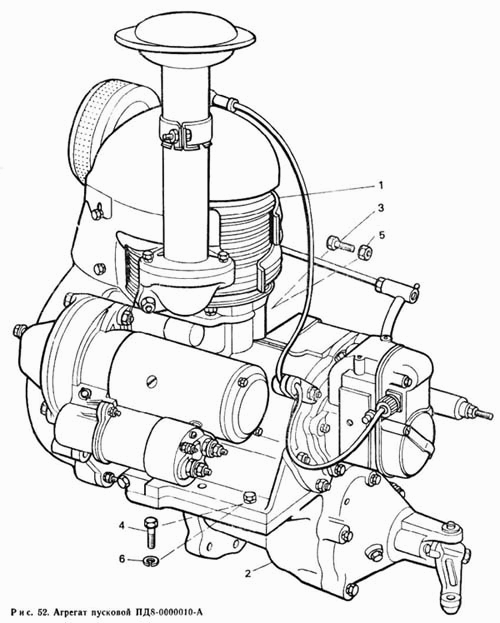

Агрегат пусковой ПД8-0000010-А Т-40М

Вид отображения:

По ширине экрана

ПД8-0000010-А

Масштаб

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Агрегат пусковой ПА-8М

Заводской номер: ПД8-0000010-А Количество на модель: 1

ПД8-0000010-А

Номер детали на чертеже:

Двигатель пусковой ПД-8М

Заводской номер: ПД8-0000100 Количество на модель: 1

ПД8-0000100

Номер детали на чертеже:

Редуктор двигателя

Заводской номер: ПД8-0000120-М Количество на модель: 1

ПД8-0000120-М

Номер детали на чертеже:

Болт М6-6gХ20.58.019 ГОСТ 7798-70

Заводской номер: Болт М6-6gХ20.58.019 ГОСТ 7798-70 Количество на модель: 1

Болт М6-6gХ20.58.019 ГОСТ 7798-70

Номер детали на чертеже:

Болт М106gХ30.56.019 ГОСТ 7796-70

Заводской номер: Болт М106gХ30.56.019 ГОСТ 7796-70 Количество на модель: 6

Болт М106gХ30.56.019 ГОСТ 7796-70

Номер детали на чертеже:

Гайка М6-6Н.6.019 ГОСТ 5915-70

Заводской номер: Гайка М6-6Н.6.019 ГОСТ 5915-70 Количество на модель: 1

Гайка М6-6Н.6.019 ГОСТ 5915-70

Номер детали на чертеже:

Шайба 10 65Г 05 ГОСТ 6402-70

Заводской номер: Шайба 10 65Г 05 ГОСТ 6402-70 Количество на модель: 6

Шайба 10 65Г 05 ГОСТ 6402-70

Номер	ПД8-0000010-А
Наименование	Агрегат пусковой ПА-8М
Кол-во на "Двигатель Д144-34;2) Двигатель Д144-38;3) Т40-М;4) Т-40АМ;5) Т-40АНМ;"	1
Вес;Входит в:;Материал;	55,700;Д144-0000100-38;;
Модель	ПД8
Подгруппа	0000
Порядковый номер детали	010
ОКПО класс	47 Тракторы и сельскохозяйственные машины
ОКПО подкласс	5 Двигатели тракторов и сельскохозяйственных машин

Номер	ПД8-0000100
Наименование	Двигатель пусковой ПД-8М
Кол-во на "Двигатель Д144-34;2) Двигатель Д144-38;3) Т40-М;4) Т-40АМ;5) Т-40АНМ;"	1
Вес;Входит в:;Материал;	40,000;ПД8-0000010-А;;
Модель	ПД8
Подгруппа	0000
Порядковый номер детали	100
ОКПО класс	47 Тракторы и сельскохозяйственные машины
ОКПО подкласс	5 Двигатели тракторов и сельскохозяйственных машин

Номер	ПД8-0000120-М
Наименование	Редуктор двигателя
Кол-во на "Двигатель Д144-34;2) Двигатель Д144-38;3) Т40-М;4) Т-40АМ;5) Т-40АНМ;"	1
Вес;Входит в:;Материал;	15,668;ПД8-0000010-А;;
Модель	ПД8
Подгруппа	0000
Порядковый номер детали	120
ОКПО класс	47 Тракторы и сельскохозяйственные машины
ОКПО подкласс	5 Двигатели тракторов и сельскохозяйственных машин

Номер	Болт М6-6gХ20.58.019 ГОСТ 7798-70
Наименование	Болт М6-6gХ20.58.019 ГОСТ 7798-70
Кол-во на "Двигатель Д144-34;2) Двигатель Д144-38;3) Т40-М;4) Т-40АМ;5) Т-40АНМ;"	1
Вес;Входит в:;Материал;	0,0067;ПД8-0000010-А;;

Номер	Болт М106gХ30.56.019 ГОСТ 7796-70
Наименование	Болт М106gХ30.56.019 ГОСТ 7796-70
Кол-во на "Двигатель Д144-34;2) Двигатель Д144-38;3) Т40-М;4) Т-40АМ;5) Т-40АНМ;"	6
Вес;Входит в:;Материал;	0,025;ПД8-0000010-А;;
