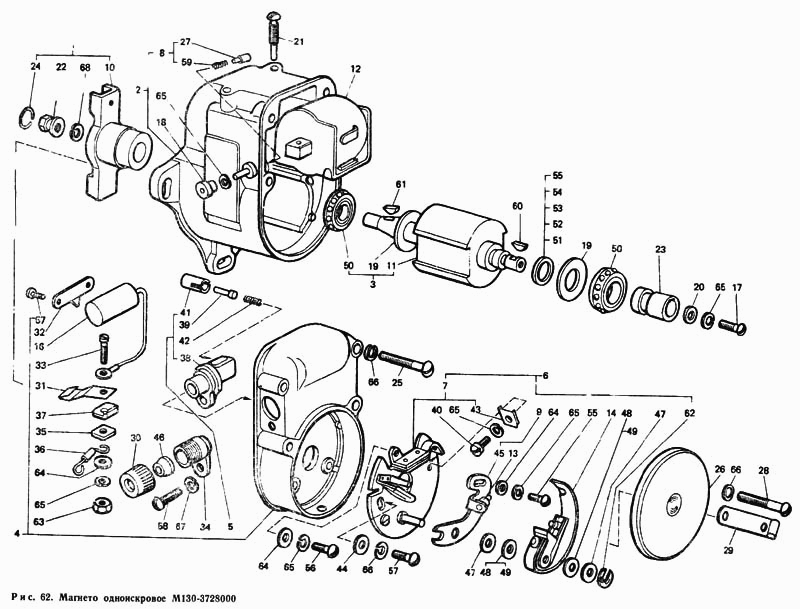

Магнето одноискровое М130-3728000 Т-40М

Управление сцеплением и тормозами Т40М-0000560 Т-40М Электрооборудование Т40М-3700020-Д, Т40М-3700020-Д-01, Т40М-3700020-Д-02, Т40М-3700020-Д-03, Т40М-3700020-Д-04 Т-40М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Ведомость № 84967-АВ-72

Заводской номер: Ведомость № 84967-АВ-72 Количество на модель:
Ведомость № 84967-АВ-72

Номер детали на чертеже:

Кольцо внешнее

Заводской номер: Кольцо внешнее Количество на модель:
Кольцо внешнее

Номер детали на чертеже:

Кольцо внутреннее

Заводской номер: Кольцо внутреннее Количество на модель:
Кольцо внутреннее

Номер детали на чертеже:

Магнето одноискровое

Заводской номер: М130-3728000 Количество на модель:
М130-3728000
1

Номер детали на чертеже:

1

Муфта

Заводской номер: МС100-3728000 Количество на модель:
МС100-3728000
2

Номер детали на чертеже:

2

Корпус

Заводской номер: М130-3728100 Количество на модель:
М130-3728100
3

Номер детали на чертеже:

3

Ротор

Заводской номер: М22-3728200 Количество на модель:
М22-3728200
4

Номер детали на чертеже:

4

Крышка магнето

Заводской номер: М25Б-3728300 Количество на модель:
М25Б-3728300
5

Номер детали на чертеже:

5

Вывод

Заводской номер: М124Б1-3728310 Количество на модель:
М124Б1-3728310
6

Номер детали на чертеже:

6

Пластина прерывателя

Заводской номер: М42Б-3728500 Количество на модель:
М42Б-3728500
7

Номер детали на чертеже:

7

Пластина

Заводской номер: М42Б-3728510 Количество на модель:
М42Б-3728510
8

Номер детали на чертеже:

8

Контакт с пружиной

Заводской номер: М42-3728015 Количество на модель:
М42-3728015
9

Номер детали на чертеже:

9

Стойка контактная

Заводской номер: Р-10-7075 Количество на модель:
Р-10-7075
10

Номер детали на чертеже:

10

Втулка

Заводской номер: МС100-3728100 Количество на модель:
МС100-3728100
11

Номер детали на чертеже:

11

Ротор

Заводской номер: М22-3728210 Количество на модель:
М22-3728210
12

Номер детали на чертеже:

12

Трансформатор

Заводской номер: М130-3728400 Количество на модель:
М130-3728400
13

Номер детали на чертеже:

13

Заклепка с контактом

Заводской номер: Р-10-7077 Количество на модель:
Р-10-7077
14

Номер детали на чертеже:

14

Рычаг с подушкой

Заводской номер: Р-10-7079 Количество на модель:
Р-10-7079
15

Номер детали на чертеже:

15

Заклепка с контактом

Заводской номер: Р-10-7081 Количество на модель:
Р-10-7081
16

Номер детали на чертеже:

16

Конденсатор

Заводской номер: ОЖО.462.121 ТУ Количество на модель:
ОЖО.462.121 ТУ
17

Номер детали на чертеже:

17

Винт М4-6gх11

Заводской номер: ДС1-3701107 Количество на модель:
ДС1-3701107
18

Номер детали на чертеже:

18

Гайка контактная

Заводской номер: М8Т-3707012 Количество на модель:
М8Т-3707012
19

Номер детали на чертеже:

19

Шайба маслоотбойная

Заводской номер: М42-3728001 Количество на модель:
М42-3728001
20

Номер детали на чертеже:

20

Шайба

Заводской номер: М48Б1-3728003-11 Количество на модель:
М48Б1-3728003-11
21

Номер детали на чертеже:

21

Винт специальный

Заводской номер: М42-3728002 Количество на модель:
М42-3728002
22

Номер детали на чертеже:

22

Гайка специальная М8-7Н. Покрытие: Ц9 Хр.

Заводской номер: МС22-3728005 Количество на модель:
МС22-3728005
23

Номер детали на чертеже:

23

Кулачок

Заводской номер: М130-3728005 Количество на модель:
М130-3728005
24

Номер детали на чертеже:

24

Замок

Заводской номер: МС22-3728006 Количество на модель:
МС22-3728006
25

Номер детали на чертеже:

25

Винт М5-8g. Покрытие: Ц6 Хр.

Заводской номер: М42-3728009 Количество на модель:
М42-3728009
26

Номер детали на чертеже:

26

Крышка прерывателя

Заводской номер: М42-3728011 Количество на модель:
М42-3728011
27

Номер детали на чертеже:

27

Контакт вывода

Заводской номер: М42-3728016 Количество на модель:
М42-3728016
28

Номер детали на чертеже:

28

Винт специальный М5-8g. Покрытие: Ц6 Хр.

Заводской номер: М42-3728021 Количество на модель:
М42-3728021
29

Номер детали на чертеже:

29

Защелка

Заводской номер: М42-3728022 Количество на модель:
М42-3728022
30

Номер детали на чертеже:

30

Гайка зажимная М18х1-7Н. Покрытие: Хр.Окс.

Заводской номер: М42-3728042 Количество на модель:
М42-3728042
31

Номер детали на чертеже:

31

Пластина контактная

Заводской номер: М42-3728302 Количество на модель:
М42-3728302
32

Номер детали на чертеже:

32

Держатель конденсатора

Заводской номер: М149-3728303-01 Количество на модель:
М149-3728303-01
33

Номер детали на чертеже:

33

Винт специальный

Заводской номер: М42-3728304 Количество на модель:
М42-3728304
34

Номер детали на чертеже:

34

Втулка специальная

Заводской номер: М42-3728305 Количество на модель:
М42-3728305
35

Номер детали на чертеже:

35

Пластина изоляционная

Заводской номер: М42-3728307 Количество на модель:
М42-3728307
36

Номер детали на чертеже:

36

Провод соединительный

Заводской номер: М42-3728308 Количество на модель:
М42-3728308
37

Номер детали на чертеже:

37

Угольник изоляционный

Заводской номер: М42-3728309 Количество на модель:
М42-3728309
38

Номер детали на чертеже:

38

Вывод обработанный

Заводской номер: М124-3728311 Количество на модель:
М124-3728311
39

Номер детали на чертеже:

39

Контакт

Заводской номер: М22А-3728315 Количество на модель:
М22А-3728315
40

Номер детали на чертеже:

40

Винт специальный

Заводской номер: М124-3728319 Количество на модель:
М124-3728319
41

Номер детали на чертеже:

41

Втулка электрода

Заводской номер: М25Б-3728327 Количество на модель:
М25Б-3728327
42

Номер детали на чертеже:

42

Пружина

Заводской номер: М25Б-3728328 Количество на модель:
М25Б-3728328
43

Номер детали на чертеже:

43

Пружина усилительная

Заводской номер: М42Б-3728501 Количество на модель:
М42Б-3728501
44

Номер детали на чертеже:

44

Шайба

Заводской номер: М46Б-3728608 Количество на модель:
М46Б-3728608
45

Номер детали на чертеже:

45

Стойка контактная

Заводской номер: Р-10-7076 Количество на модель:
Р-10-7076
46

Номер детали на чертеже:

46

Шайба

Заводской номер: ЕСЭ-10-2774 Количество на модель:
ЕСЭ-10-2774
47

Номер детали на чертеже:

47

Шайба регулировочная

Заводской номер: БС-10-2581 Количество на модель:
БС-10-2581
48

Номер детали на чертеже:

48

Шайба изоляционная

Заводской номер: БСМ-25 Количество на модель:
БСМ-25
49

Номер детали на чертеже:

49

Шайба изоляционная

Заводской номер: БСМ-25-11 Количество на модель:
БСМ-25-11
50

Номер детали на чертеже:

50

Подшипник 6012х

Заводской номер: 6012Х Количество на модель:
6012Х
51

Номер детали на чертеже:

51

Шайба регулировочная

Заводской номер: Х3-108-55 Количество на модель:
Х3-108-55
52

Номер детали на чертеже:

52

Шайба регулировочная

Заводской номер: Х3-108-56 Количество на модель:
Х3-108-56
53

Номер детали на чертеже:

53

Шайба регулировочная

Заводской номер: Х3-108-57 Количество на модель:
Х3-108-57
54

Номер детали на чертеже:

54

Шайба регулировочная

Заводской номер: Х3-108-58 Количество на модель:
Х3-108-58
55

Номер детали на чертеже:

55

Шайба регулировочная

Заводской номер: Х3-108-59 Количество на модель:
Х3-108-59
56

Номер детали на чертеже:

56

Винт М3-8gх6.019 Покрытие: Ц6 Хр.

Заводской номер: 8Х-1545 Количество на модель:
8Х-1545
57

Номер детали на чертеже:

57

Винт М3.5-8gх5 Покрытие: Ц6. Хр.

Заводской номер: 7Х-1554 Количество на модель:
7Х-1554
58

Номер детали на чертеже:

58

Винт М5-8gх14.019 Покрытие: Ц6 Хр.

Заводской номер: МХ-0097 Количество на модель:
МХ-0097
59

Номер детали на чертеже:

59

Пружина

Заводской номер: МП-1575 Количество на модель:
МП-1575
60

Номер детали на чертеже:

60

Шпонка 1,5х2,65

Заводской номер: М11-40063 Количество на модель:
М11-40063
61

Номер детали на чертеже:

61

Шпонка 2,5х3,25

Заводской номер: М11-41114 Количество на модель:
М11-41114
62

Номер детали на чертеже:

62

Шайба

Заводской номер: М11-6780 Количество на модель:
М11-6780
63

Номер детали на чертеже:

63

Гайка шестигранная МЧ-7 Покрытие: Ц6 Хр.

Заводской номер: Х-4019 Количество на модель:
Х-4019
64

Номер детали на чертеже:

64

Шайба

Заводской номер: Х-4020 Количество на модель:
Х-4020
65

Номер детали на чертеже:

65

Шайба 4Т 65Г 06 ГОСТ 6402-70

Заводской номер: Х-1012 Количество на модель:
Х-1012
66

Номер детали на чертеже:

66

Шайба 5Т 65Г 06 ГОСТ 6402-70

Заводской номер: Х-4001 Количество на модель:
Х-4001
67

Номер детали на чертеже:

67

Шайба 5Л 65Г 06 ГОСТ 6402-70

Заводской номер: Б21-009 Количество на модель:
Б21-009
68

Номер детали на чертеже:

68

Шайба 8Т 65Г 06 ГОСТ 6402-70

Заводской номер: Х-4069 Количество на модель:
Х-4069
