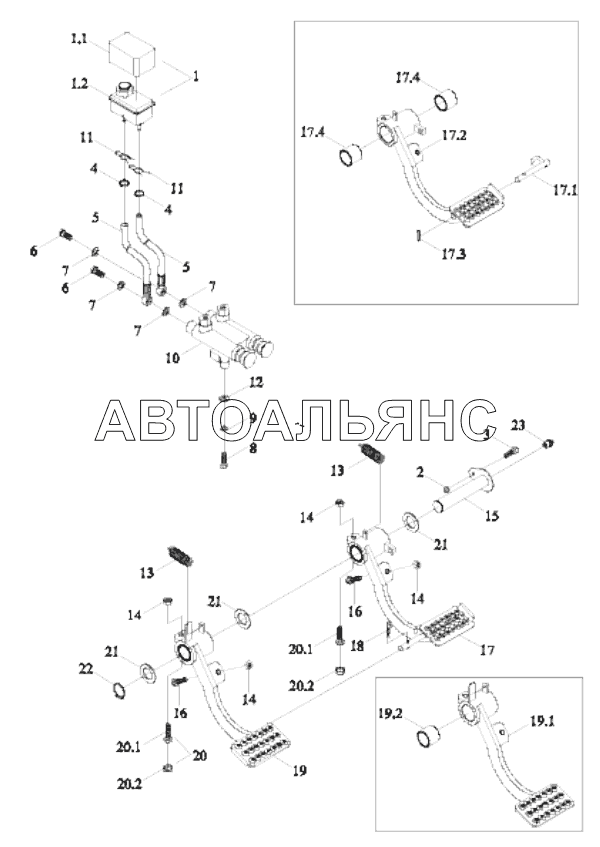

TS06433010000 TRAVELLING BRAKE CONTROL MECHANISM ASSEMBLY-1 TD-904

TS06423010000 TRANSFER CASE CONTROL ASSEMBLY TD-904 TS06433010000 TRAVELLING BRAKE CONTROL MECHANISM ASSEMBLY-2 TD-904

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

TRAVELLING BRAKE CONTROL MECHANISM ASSEMBLY

Заводской номер: TS06433010000 Количество на модель: 1

В закладки

TS06433010000

1

Номер детали на чертеже:

ADJUSTING SCREW

Заводской номер: FT800.43.103 Количество на модель: 2

В закладки

FT800.43.103

2

Номер детали на чертеже:

RIGHT BRAKE ROCKER UNIT

Заводской номер: TS10433010006 Количество на модель: 1

В закладки

TS10433010006

1

Номер детали на чертеже:

BRAKE CONNECTING LOCK ROD WELDMENT

Заводской номер: FT800A.43.065 Количество на модель: 1

В закладки

FT800A.43.065

1

Номер детали на чертеже:

RIGHT BRAKE ROCKER WELDMENT

Заводской номер: TS10433010005 Количество на модель: 1

В закладки

TS10433010005

1

Номер детали на чертеже:

SPRING COLUMN PIN

Заводской номер: GBT879.1-5X16 Количество на модель: 1

В закладки

GBT879.1-5X16

1

Номер детали на чертеже:

SLEEVE

Заводской номер: TG1654.212B.1-01 Количество на модель: 2

В закладки

TG1654.212B.1-01

2

Номер детали на чертеже:

LOCK PIN

Заводской номер: FT800A.43.401 Количество на модель: 1

В закладки

FT800A.43.401

1

Номер детали на чертеже:

LEFT BRAKE ROCKER UNIT

Заводской номер: TS10433010004 Количество на модель: 1

В закладки

TS10433010004

1

Номер детали на чертеже:

LEFT BRAKE ROCKER WELDMENT

Заводской номер: TS10433010003 Количество на модель: 1

В закладки

TS10433010003

1

Номер детали на чертеже:

ADJUSTING SCREW UNIT

Заводской номер: FT800.43.030 Количество на модель: 2

В закладки

FT800.43.030

2

Номер детали на чертеже:

ADJUSTING SCREW

Заводской номер: FT800.43.103 Количество на модель: 1

В закладки

FT800.43.103

1

Номер детали на чертеже:

CUSHIONSLEEVE

Заводской номер: FT800.43.210 Количество на модель: 1

В закладки

FT800.43.210

1

Номер детали на чертеже:

NYLON SPACER BUSH

Заводской номер: TF1004.433-01 Количество на модель: 4

В закладки

TF1004.433-01

4

Номер детали на чертеже:

CIRCLIP FOR SHAFT

Заводской номер: GBT894.1-30 Количество на модель: 1

В закладки

GBT894.1-30

1

Номер детали на чертеже:

SUPPORT SHAFT WELDMENT

Заводской номер: TS06433010008 Количество на модель: 1

В закладки

TS06433010008

1

Номер детали на чертеже:

Hexagon Nut, Style 1

Заводской номер: GBT6170-M10-8-A3L Количество на модель: 4

В закладки

GBT6170-M10-8-A3L

4

Номер детали на чертеже:

BRAKE OIL TANK ASSEMBLY

Заводской номер: TS06433010010 Количество на модель: 1

В закладки

TS06433010010

1

Номер детали на чертеже:

PROTECTIVE SHEATH

Заводской номер: TG1204.433.2-01 Количество на модель: 1

В закладки

TG1204.433.2-01

1

Номер детали на чертеже:

BRAKE OIL TANK

Заводской номер: TS06433010011 Количество на модель: 1

В закладки

TS06433010011

1

Номер детали на чертеже:

Standard Spring Washer

Заводской номер: GBT93-8-A3L Количество на модель: 1

В закладки

GBT93-8-A3L

1

Номер детали на чертеже:

HEXAGON BOLT

Заводской номер: GBT5783-M8X16-8.8-A3L Количество на модель: 1

В закладки

GBT5783-M8X16-8.8-A3L

1

Номер детали на чертеже:

STEEL STRIP ELASTIC HOOP

Заводской номер: Q673B115 Количество на модель: 2

В закладки

Q673B115

2

Номер детали на чертеже:

OIL CONVEYING HOSE

Заводской номер: TS06433010005 Количество на модель: 2

В закладки

TS06433010005

2

Номер детали на чертеже:

OIL PIPE JOINT SCREW

Заводской номер: FT800.43.115 Количество на модель: 4

В закладки

FT800.43.115

4

Номер детали на чертеже:

Compound seal washer

Заводской номер: JBT982-12 Количество на модель: 8

В закладки

JBT982-12

8

Номер детали на чертеже:

Hex bolt

Заводской номер: GBT5783-M10X30-8.8-A3L Количество на модель: 3

В закладки

GBT5783-M10X30-8.8-A3L

3

Номер детали на чертеже:

Standard Spring Washer

Заводской номер: GBT93-10-A3L Количество на модель: 3

В закладки

GBT93-10-A3L

3

Номер детали на чертеже:

BRAKE PUMP ASSEMBLY

Заводской номер: FT800A.43C.018 Количество на модель: 1

В закладки

FT800A.43C.018

1

Номер детали на чертеже:

CLAMP RING

Заводской номер: TG1204.433-04 Количество на модель: 2

В закладки

TG1204.433-04

2

Номер детали на чертеже:

Flat Washer

Заводской номер: GBT97.1-10-A3L Количество на модель: 3

В закладки

GBT97.1-10-A3L

3

Номер детали на чертеже:

Pedal Return Spring

Заводской номер: TD800.43-01 Количество на модель: 2

В закладки

TD800.43-01

2

Номер детали на чертеже:

Straight Forced Filling Oil Cup

Заводской номер: JBT7940.1-M8X1 Количество на модель: 1

В закладки

JBT7940.1-M8X1

1

TS06423010000 TRANSFER CASE CONTROL ASSEMBLY TD-904 TS06433010000 TRAVELLING BRAKE CONTROL MECHANISM ASSEMBLY-2 TD-904
