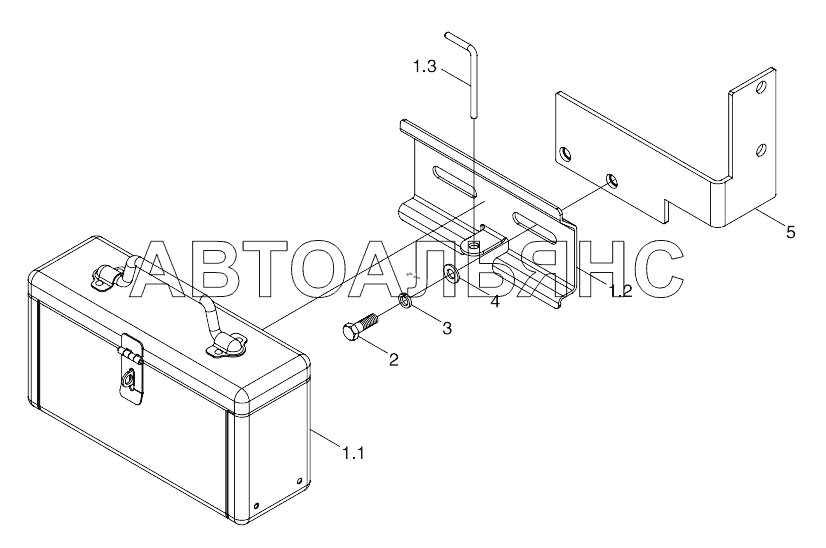

TS04490010000 Tool Kit Assembly TB-604

TB400.476A Right Front Mud Guard Assembly TB-604 TB1S501020000K Oil Tank Installation Assembly-1 TB-604

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Tool kit assembly

Заводской номер: TS04490010000 Количество на модель: 1
TS04490010000
1

Номер детали на чертеже:

Tool kit supply assembly

Заводской номер: TB400.49.1 Количество на модель: 1
TB400.49.1
1

Номер детали на чертеже:

Tool kit welding and riveting assembly

Заводской номер: TB400.49.1.1 Количество на модель: 1
TB400.49.1.1
1

Номер детали на чертеже:

Fixing plate

Заводской номер: FT65.49.103 Количество на модель: 1
FT65.49.103
1

Номер детали на чертеже:

Latch

Заводской номер: FT65.49.102 Количество на модель: 1
FT65.49.102
1

Номер детали на чертеже:

Hexagon head bolt

Заводской номер: GBT5783-M12X25-8.8-A3L Количество на модель: 2
GBT5783-M12X25-8.8-A3L
2

Номер детали на чертеже:

Washer

Заводской номер: GBT93-12-A0P Количество на модель: 2
GBT93-12-A0P
2

Номер детали на чертеже:

Plain washer

Заводской номер: GBT97.1-12-A0P Количество на модель: 2
GBT97.1-12-A0P
2

Номер детали на чертеже:

Installation bracket weldment

Заводской номер: TS04490010003 Количество на модель: 1
TS04490010003
1
