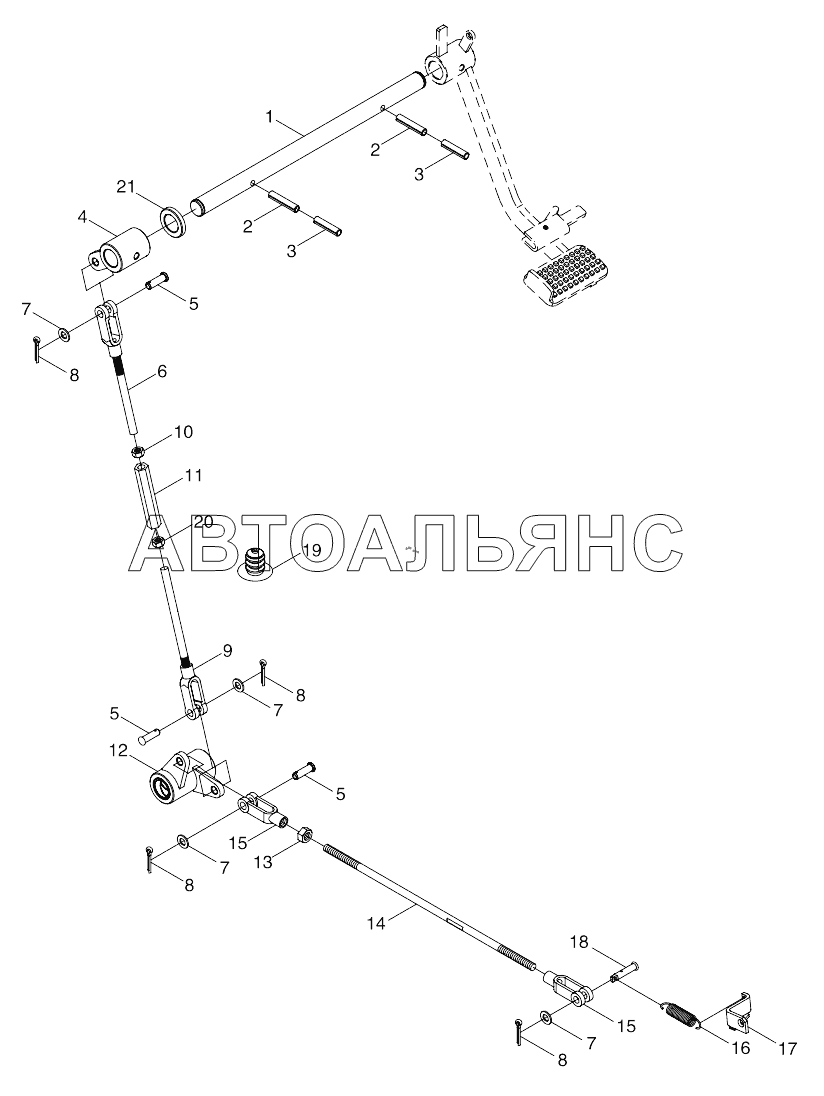

TS04433010000 Braking System Control Mechanism Assembly-2 TB-604

TS04433010000 Braking System Control Mechanism Assembly-1 TB-604 TS04433010000 Braking System Control Mechanism Assembly-3 TB-604

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Brake System Control Assembly

Заводской номер: TS04433010000 Количество на модель: 1
TS04433010000
1
1

Номер детали на чертеже:

1

Support Shaft

Заводской номер: TB604.433E-01 Количество на модель: 1
TB604.433E-01
1
2

Номер детали на чертеже:

2

Spring Column Pin

Заводской номер: GBT879.1-5X40 Количество на модель: 2
GBT879.1-5X40
2
3

Номер детали на чертеже:

3

Spring Column Pin

Заводской номер: GBT879.1-8X40 Количество на модель: 2
GBT879.1-8X40
2
4

Номер детали на чертеже:

4

Left Draw Arm Weldment

Заводской номер: TB604.433E.3 Количество на модель: 1
TB604.433E.3
1
5

Номер детали на чертеже:

5

Pin Shaft

Заводской номер: GBT882-B10X30-A3L Количество на модель: 5
GBT882-B10X30-A3L
5
6

Номер детали на чертеже:

6

Upper Pull Rod Weldment

Заводской номер: TB604.212A.5 Количество на модель: 1
TB604.212A.5
1
7

Номер детали на чертеже:

7

Flat Washer

Заводской номер: GBT97.1-10-A3L Количество на модель: 5
GBT97.1-10-A3L
5
8

Номер детали на чертеже:

8

Split Pin

Заводской номер: GBT91-3.2X22-A3L Количество на модель: 6
GBT91-3.2X22-A3L
6
9

Номер детали на чертеже:

9

Brake Lower Pull Rod Weldment

Заводской номер: TB604.433E.10 Количество на модель: 1
TB604.433E.10
1
10

Номер детали на чертеже:

10

Hexagon Nut, Type-1

Заводской номер: GBT6171-M12X1.5-8-A3L Количество на модель: 1
GBT6171-M12X1.5-8-A3L
1
11

Номер детали на чертеже:

11

Connecting Rod

Заводской номер: TE354.433-03 Количество на модель: 1
TE354.433-03
1
12

Номер детали на чертеже:

12

Rocker Unit Hub

Заводской номер: TB604.433E.4 Количество на модель: 1
TB604.433E.4
1
13

Номер детали на чертеже:

13

Hexagon Nut, Type-1

Заводской номер: GBT6170-M10-LH-8-A3L Количество на модель: 1
GBT6170-M10-LH-8-A3L
1
14

Номер детали на чертеже:

14

Lower Pull Rod

Заводской номер: TB604.433E-03 Количество на модель: 1
TB604.433E-03
1
15

Номер детали на чертеже:

15

Pull Rod Rear Fork

Заводской номер: FT300.43.110 Количество на модель: 2
FT300.43.110
2
16

Номер детали на чертеже:

16

Return Spring

Заводской номер: TB504.433-09 Количество на модель: 1
TB504.433-09
1
17

Номер детали на чертеже:

17

Left Return Spring Connecting Plate Weldment

Заводской номер: TB704.433.6 Количество на модель: 1
TB704.433.6
1
18

Номер детали на чертеже:

18

Connecting Pin

Заводской номер: TB704.433-04 Количество на модель: 1
TB704.433-04
1
19

Номер детали на чертеже:

19

Dustproof Sleeve

Заводской номер: TB604.433E-06 Количество на модель: 2
TB604.433E-06
2
20

Номер детали на чертеже:

20

Hexagon Nut, Type-1

Заводской номер: GBT6171-M12X1.5-LH-8-A3L Количество на модель: 1
GBT6171-M12X1.5-LH-8-A3L
1
21

Номер детали на чертеже:

21

Brake Rocker Arm Spacing Sleeve

Заводской номер: TS04433010011 Количество на модель: 1
TS04433010011
1
