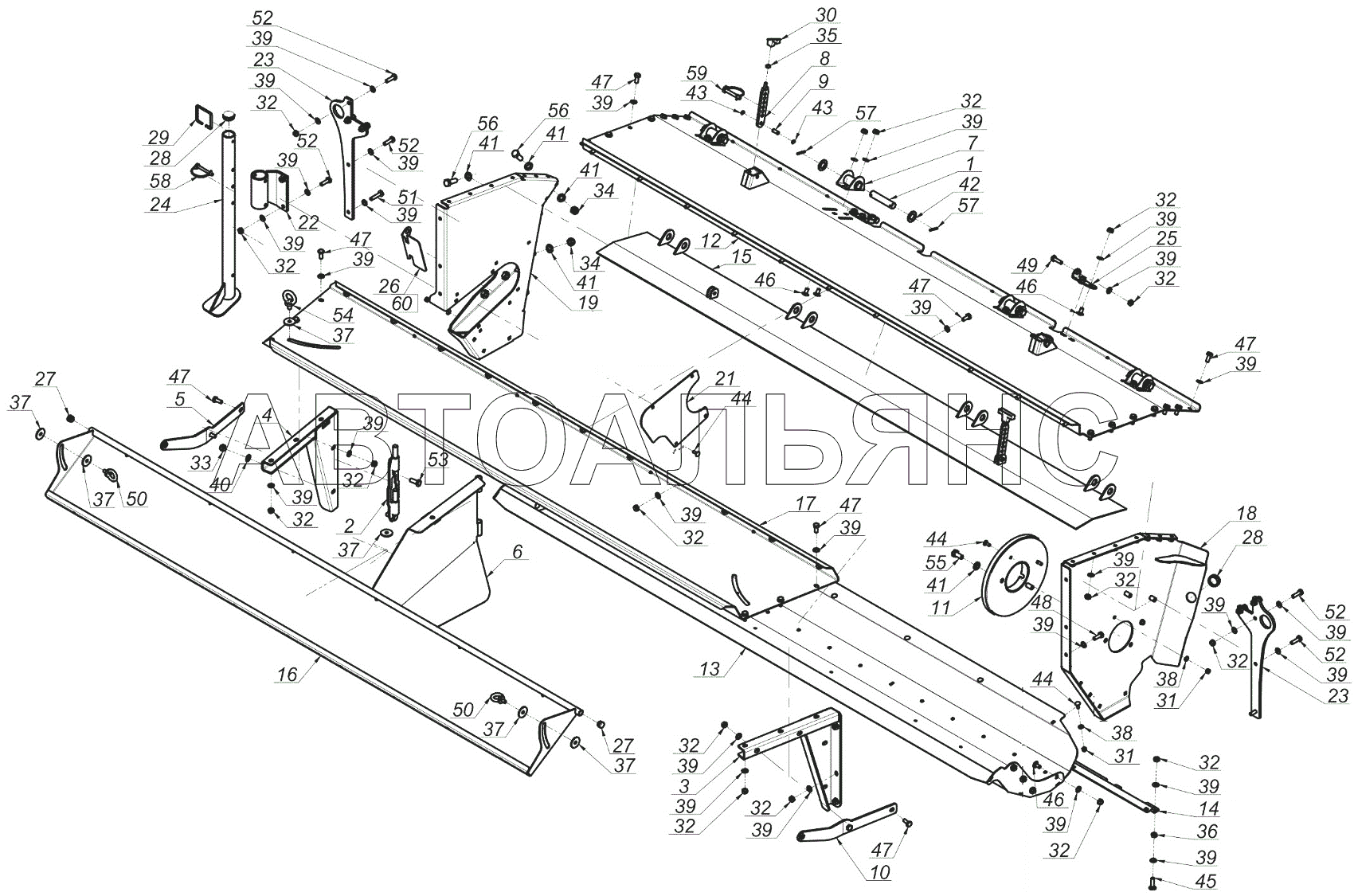

Корпус вспушивателя КДД-9-07.00.000 КДД-9ВТ. Каталог 2020г.

Вспушиватель левый КДД-9-41.00.000 КДД-9ВТ Вал вспушивателя 0710.04.00.002 КДД-9ВТ

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

21

22

23

24

25

26

27

28

29

30

31

32

33

34

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Ось

Заводской номер: КДД-9-07.00.601 Количество на модель: 4

КДД-9-07.00.601

4

2

Номер детали на чертеже:

2

Завеса

Заводской номер: КДД-9-07.01.000 Количество на модель: 1

КДД-9-07.01.000

1

3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КДД-9-07.02.000 Количество на модель: 1

КДД-9-07.02.000

1

4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КДД-9-07.02.000-01 Количество на модель: 1

КДД-9-07.02.000-01

1

5

Номер детали на чертеже:

5

Основа

Заводской номер: КДД-9-07.04.000 Количество на модель: 1

КДД-9-07.04.000

1

6

Номер детали на чертеже:

6

Щиток

Заводской номер: КДД-9-07.05.000 Количество на модель: 1

КДД-9-07.05.000

1

7

Номер детали на чертеже:

7

Подвеска

Заводской номер: КДД-9-07.06.000 Количество на модель: 4

КДД-9-07.06.000

4

8

Номер детали на чертеже:

8

Регулятор

Заводской номер: КДД-9-07.07.000 Количество на модель: 2

КДД-9-07.07.000

2

9

Номер детали на чертеже:

9

Палец

Заводской номер: КДД-9-07.00.602 Количество на модель: 2

КДД-9-07.00.602

2

10

Номер детали на чертеже:

10

Основа

Заводской номер: КДД-9-07.04.000-01 Количество на модель: 1

КДД-9-07.04.000-01

1

11

Номер детали на чертеже:

11

Диск

Заводской номер: КДД-9-07.09.000 Количество на модель: 1

КДД-9-07.09.000

1

12

Номер детали на чертеже:

12

Крышка

Заводской номер: КДД-9-07.10.000 Количество на модель: 1

КДД-9-07.10.000

1

13

Номер детали на чертеже:

13

Короб

Заводской номер: КДД-9-07.11.000 Количество на модель: 1

КДД-9-07.11.000

1

14

Номер детали на чертеже:

14

Уголок

Заводской номер: КДД-9-07.00.401 Количество на модель: 1

КДД-9-07.00.401

1

15

Номер детали на чертеже:

15

Прижим

Заводской номер: КДД-9-07.12.000 Количество на модель: 1

КДД-9-07.12.000

1

16

Номер детали на чертеже:

16

Заслонка

Заводской номер: КДД-9-07.13.000 Количество на модель: 1

КДД-9-07.13.000

1

17

Номер детали на чертеже:

17

Крышка

Заводской номер: КДД-9-07.00.402 Количество на модель: 1

КДД-9-07.00.402

1

18

Номер детали на чертеже:

18

Стенка правая

Заводской номер: КДД-9-07.14.000 Количество на модель: 1

КДД-9-07.14.000

1

19

Номер детали на чертеже:

19

Стенка левая

Заводской номер: КДД-9-07.15.000 Количество на модель: 1

КДД-9-07.15.000

1

21

Номер детали на чертеже:

21

Защита вала

Заводской номер: КДД-9-07.00.404 Количество на модель: 1

КДД-9-07.00.404

1

22

Номер детали на чертеже:

22

Кронштейн опоры

Заводской номер: КДД-9-07.16.000 Количество на модель: 1

КДД-9-07.16.000

1

23

Номер детали на чертеже:

23

Крепление

Заводской номер: КДД-9-07.00.405 Количество на модель: 2

КДД-9-07.00.405

2

24

Номер детали на чертеже:

24

Нога опорная

Заводской номер: КДД-9-07.17.000 Количество на модель: 1

КДД-9-07.17.000

1

25

Номер детали на чертеже:

25

Уголок

Заводской номер: КДД-9-07.00.406 Количество на модель: 2

КДД-9-07.00.406

2

26

Номер детали на чертеже:

26

Чистик

Заводской номер: КДД-9-07.00.407 Количество на модель: 1

КДД-9-07.00.407

1

27

Номер детали на чертеже:

27

Заглушка

Заводской номер: КДД-9-07.00.001 Количество на модель: 2

КДД-9-07.00.001

2

28

Номер детали на чертеже:

28

Заглушка

Заводской номер: КДФ-3-14.00.001 Количество на модель: 1

КДФ-3-14.00.001

1

29

Номер детали на чертеже:

29

Ручка

Заводской номер: КДФ-3-14.00.603 Количество на модель: 1

КДФ-3-14.00.603

1

30

Номер детали на чертеже:

30

Шар

Заводской номер: 524-51114:015 Количество на модель: 2

524-51114:015

2

31

Номер детали на чертеже:

31

Гайка

Заводской номер: Гайка М8-8 Количество на модель: 13

Гайка М8-8

13

32

Номер детали на чертеже:

32

Гайка

Заводской номер: Гайка М10-8 Количество на модель: 74

Гайка М10-8

74

33

Номер детали на чертеже:

33

Гайка

Заводской номер: Гайка М12-8 Количество на модель: 2

Гайка М12-8

2

34

Номер детали на чертеже:

34

Гайка

Заводской номер: Гайка М14-8 Количество на модель: 4

Гайка М14-8

4

37

Номер детали на чертеже:

37

Шайба

Заводской номер: КДД-9-07.00.002 Количество на модель: 6

КДД-9-07.00.002

6

38

Номер детали на чертеже:

38

Шайба

Заводской номер: 646492 Количество на модель: 13

646492

13

39

Номер детали на чертеже:

39

Шайба

Заводской номер: 646981 Количество на модель: 122

646981

122

40

Номер детали на чертеже:

40

Шайба

Заводской номер: 646402 Количество на модель: 2

646402

2

41

Номер детали на чертеже:

41

Шайба

Заводской номер: 646202 Количество на модель: 12

646202

12

42

Номер детали на чертеже:

42

Шайба

Заводской номер: 305608-П8 Количество на модель: 8

305608-П8

8

43

Номер детали на чертеже:

43

Кольцо стопорное

Заводской номер: Кольцо стопорное Количество на модель: 4

Кольцо стопорное

4

44

Номер детали на чертеже:

44

Болт

Заводской номер: Болт М8х20-8.8 Количество на модель: 13

Болт М8х20-8.8

13

45

Номер детали на чертеже:

45

Болт

Заводской номер: Болт М10х40-8.8 Количество на модель: 6

Болт М10х40-8.8

6

46

Номер детали на чертеже:

46

Болт

Заводской номер: Болт М10х20-8.8 Количество на модель: 19

Болт М10х20-8.8

19

47

Номер детали на чертеже:

47

Болт

Заводской номер: Болт М10х25-8.8 Количество на модель: 35

Болт М10х25-8.8

35

48

Номер детали на чертеже:

48

Болт

Заводской номер: Болт М10х30-8.8 Количество на модель: 1

Болт М10х30-8.8

1

49

Номер детали на чертеже:

49

Болт

Заводской номер: Болт М10х35-8.8 Количество на модель: 2

Болт М10х35-8.8

2

50

Номер детали на чертеже:

50

Рым-болт

Заводской номер: Рым-болт М10-8.8 Количество на модель: 2

Рым-болт М10-8.8

2

51

Номер детали на чертеже:

51

Болт

Заводской номер: Болт М10х45-8.8 Количество на модель: 1

Болт М10х45-8.8

1

52

Номер детали на чертеже:

52

Болт

Заводской номер: Болт М10х35-10.9 Количество на модель: 10

Болт М10х35-10.9

10

53

Номер детали на чертеже:

53

Болт

Заводской номер: Болт М12х30-8.8 Количество на модель: 2

Болт М12х30-8.8

2

54

Номер детали на чертеже:

54

Рым-болт

Заводской номер: Рым-болт М12-8.8 Количество на модель: 1

Рым-болт М12-8.8

1

55

Номер детали на чертеже:

55

Болт

Заводской номер: Болт М14х30-8.8 Количество на модель: 4

Болт М14х30-8.8

4

56

Номер детали на чертеже:

56

Болт

Заводской номер: Болт М14х40-8.8 Количество на модель: 4

Болт М14х40-8.8

4

57

Номер детали на чертеже:

57

Штифт

Заводской номер: Штифт 5х36 Количество на модель: 8

Штифт 5х36

8

58

Номер детали на чертеже:

58

Шплинт трубный

Заводской номер: Шплинт трубный 8х70 Количество на модель: 1

Шплинт трубный 8х70

1

59

Номер детали на чертеже:

59

Шплинт трубный

Заводской номер: Шплинт трубный 10х70 Количество на модель: 2

Шплинт трубный 10х70

2

60

Номер детали на чертеже:

60

Шайба

Заводской номер: Шайба 16.65Г.019 Количество на модель: 4

Шайба 16.65Г.019

4
