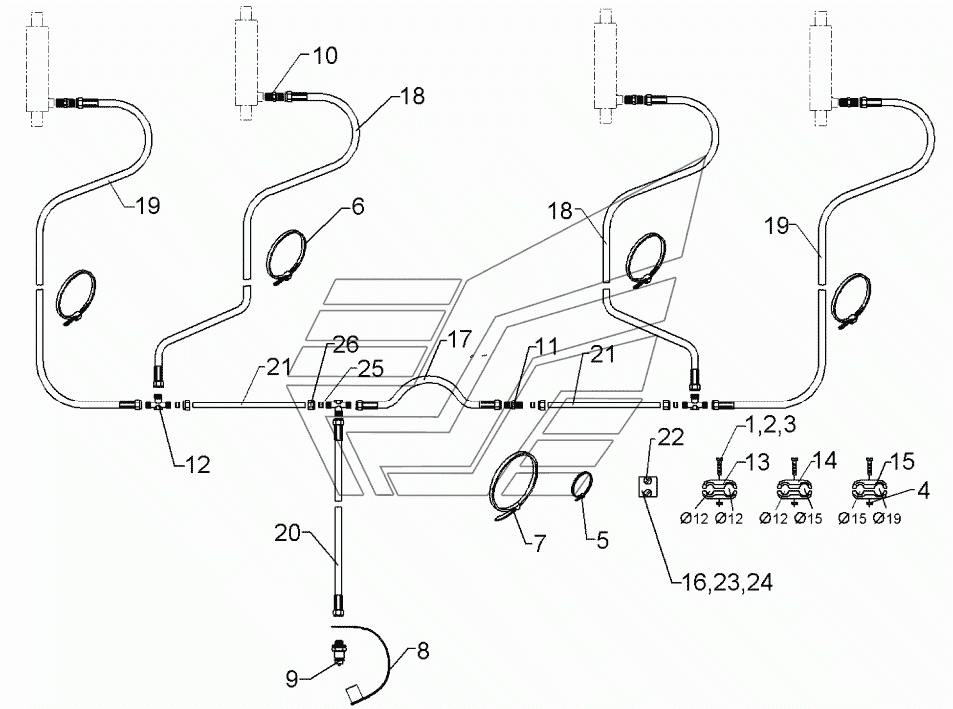

HY-pipe assembly cutting bar K600 System-Kompaktor K600. Каталог 2010г.

HY-pipe assembly folding Kompaktor K System-Kompaktor K600

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Flatheaded bolt

Заводской номер: 301 0303 Количество на модель: 4
301 0303
4
2

Номер детали на чертеже:

2

Flatheaded bolt

Заводской номер: 301 0306 Количество на модель: 2
301 0306
2
3

Номер детали на чертеже:

3

Flatheaded bolt

Заводской номер: 301 0308 Количество на модель: 6
301 0308
6
4

Номер детали на чертеже:

4

Selflocking nut

Заводской номер: 303 0931 Количество на модель: 6
303 0931
6
5

Номер детали на чертеже:

5

Hose clip

Заводской номер: 325 1150 Количество на модель: 2
325 1150
2
6

Номер детали на чертеже:

6

Hose clip

Заводской номер: 325 1170 Количество на модель: 8
325 1170
8
7

Номер детали на чертеже:

7

Clip

Заводской номер: 325 1331 Количество на модель: 7
325 1331
7
8

Номер детали на чертеже:

8

Cap, black

Заводской номер: 375 2122 Количество на модель: 1
375 2122
1
9

Номер детали на чертеже:

9

SVK-socket

Заводской номер: 375 2718 Количество на модель: 1
375 2718
1
10

Номер детали на чертеже:

10

Nipple

Заводской номер: 375 4020 Количество на модель: 4
375 4020
4
11

Номер детали на чертеже:

11

Nipple

Заводской номер: 375 4110 Количество на модель: 1
375 4110
1
12

Номер детали на чертеже:

12

T-union

Заводской номер: 375 4480 Количество на модель: 3
375 4480
3
13

Номер детали на чертеже:

13

Double clip

Заводской номер: 375 9830 Количество на модель: 1
375 9830
1
14

Номер детали на чертеже:

14

Double clip

Заводской номер: 375 9831 Количество на модель: 3
375 9831
3
15

Номер детали на чертеже:

15

Double clip

Заводской номер: 375 9832 Количество на модель: 2
375 9832
2
16

Номер детали на чертеже:

16

Clamp

Заводской номер: 375 9960 Количество на модель: 6
375 9960
6
17

Номер детали на чертеже:

17

High-pressure hose

Заводской номер: 475 2655 Количество на модель: 1
475 2655
1
18

Номер детали на чертеже:

18

High-pressure hose

Заводской номер: 475 2656 Количество на модель: 2
475 2656
2
19

Номер детали на чертеже:

19

High-pressure hose

Заводской номер: 475 2657 Количество на модель: 2
475 2657
2
20

Номер детали на чертеже:

20

High-pressure hose

Заводской номер: 475 2658 Количество на модель: 1
475 2658
1
21

Номер детали на чертеже:

21

Tube

Заводской номер: 475 9851 Количество на модель: 2
475 9851
2
22

Номер детали на чертеже:

22

Flatheaded bolt

Заводской номер: 301 0302 Количество на модель: 8
301 0302
8
23

Номер детали на чертеже:

23

Weld on plate

Заводской номер: 375 9951 Количество на модель: 4
375 9951
4
24

Номер детали на чертеже:

24

Clamp

Заводской номер: 375 9961 Количество на модель: 8
375 9961
8
25

Номер детали на чертеже:

25

Cutting ring

Заводской номер: 375 5110 Количество на модель: 4
375 5110
4
26

Номер детали на чертеже:

26

Union nut

Заводской номер: 375 5310 Количество на модель: 4
375 5310
4
