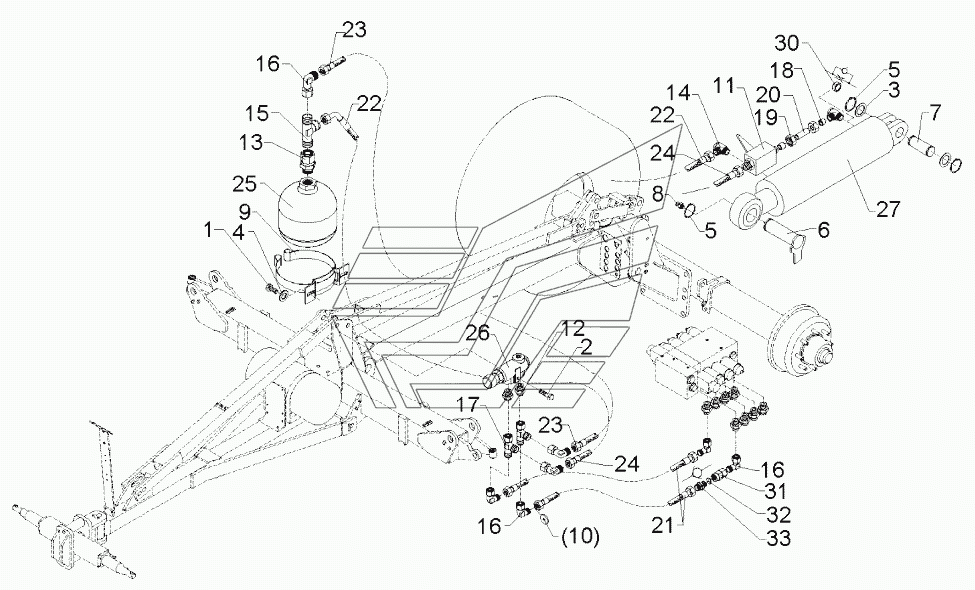

HY-assembly control valve Kompaktor KA-C -FW System-Kompaktor K500A. Каталог 2010г.

HY-assembly control valve L8S Kompaktor KA-C System-Kompaktor K500A HY-pipe assembly Kompaktor KA-C -K System-Kompaktor K500A

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 301 3073 Количество на модель: 2
301 3073
2
2

Номер детали на чертеже:

2

Screw

Заводской номер: 301 6750 Количество на модель: 2
301 6750
2
3

Номер детали на чертеже:

3

Shim

Заводской номер: 305 2072 Количество на модель: 2
305 2072
2
4

Номер детали на чертеже:

4

Washer

Заводской номер: 305 8694 Количество на модель: 2
305 8694
2
5

Номер детали на чертеже:

5

Securing ring

Заводской номер: 305 8873 Количество на модель: 3
305 8873
3
6

Номер детали на чертеже:

6

Pin with stop

Заводской номер: 313 3508 Количество на модель: 1
313 3508
1
7

Номер детали на чертеже:

7

Pin

Заводской номер: 313 7785 Количество на модель: 1
313 7785
1
8

Номер детали на чертеже:

8

Grease nipple

Заводской номер: 323 6348 Количество на модель: 2
323 6348
2
9

Номер детали на чертеже:

9

Bracket clip

Заводской номер: 325 5128 Количество на модель: 1
325 5128
1
10

Номер детали на чертеже:

10

Throttle plate

Заводской номер: 375 2176 Количество на модель: 1
375 2176
1
11

Номер детали на чертеже:

11

Valve

Заводской номер: 375 2199 Количество на модель: 1
375 2199
1
12

Номер детали на чертеже:

12

Nipple

Заводской номер: 375 4020 Количество на модель: 2
375 4020
2
13

Номер детали на чертеже:

13

Nipple

Заводской номер: 375 4049 Количество на модель: 1
375 4049
1
14

Номер детали на чертеже:

14

Union, swivel

Заводской номер: 375 4310 Количество на модель: 2
375 4310
2
15

Номер детали на чертеже:

15

T-union

Заводской номер: 375 4480 Количество на модель: 1
375 4480
1
16

Номер детали на чертеже:

16

Adjustable angle union

Заводской номер: 375 4500 Количество на модель: 7
375 4500
7
17

Номер детали на чертеже:

17

L-adjustable T-union

Заводской номер: 375 4550 Количество на модель: 2
375 4550
2
18

Номер детали на чертеже:

18

Cutting ring

Заводской номер: 375 5110 Количество на модель: 2
375 5110
2
19

Номер детали на чертеже:

19

Union nut

Заводской номер: 375 5310 Количество на модель: 2
375 5310
2
20

Номер детали на чертеже:

20

Pipe

Заводской номер: 475 2219 Количество на модель: 1
475 2219
1
21

Номер детали на чертеже:

21

High-pressure hose

Заводской номер: 475 2598 Количество на модель: 2
475 2598
2
22

Номер детали на чертеже:

22

High-pressure hose

Заводской номер: 475 2644 Количество на модель: 1
475 2644
1
23

Номер детали на чертеже:

23

High-pressure hose

Заводской номер: 475 2654 Количество на модель: 1
475 2654
1
24

Номер детали на чертеже:

24

High-pressure hose

Заводской номер: 475 2657 Количество на модель: 1
475 2657
1
25

Номер детали на чертеже:

25

Pressure reservoir

Заводской номер: 575 2192 Количество на модель: 1
575 2192
1
26

Номер детали на чертеже:

26

Pressure limiting valve

Заводской номер: 575 2050 Количество на модель: 1
575 2050
1
27

Номер детали на чертеже:

27

Ram

Заводской номер: 575 2351 Количество на модель: 1
575 2351
1
30

Номер детали на чертеже:

30

Throttle nonreturn valve

Заводской номер: 575 2178 Количество на модель: 1
575 2178
1
31

Номер детали на чертеже:

31

Connection

Заводской номер: 375 2205 Количество на модель: 1
375 2205
1
32

Номер детали на чертеже:

32

Restrictor washer

Заводской номер: 375 2515 Количество на модель: 1
375 2515
1
33

Номер детали на чертеже:

33

Nipple

Заводской номер: 375 4010 Количество на модель: 1
375 4010
1
