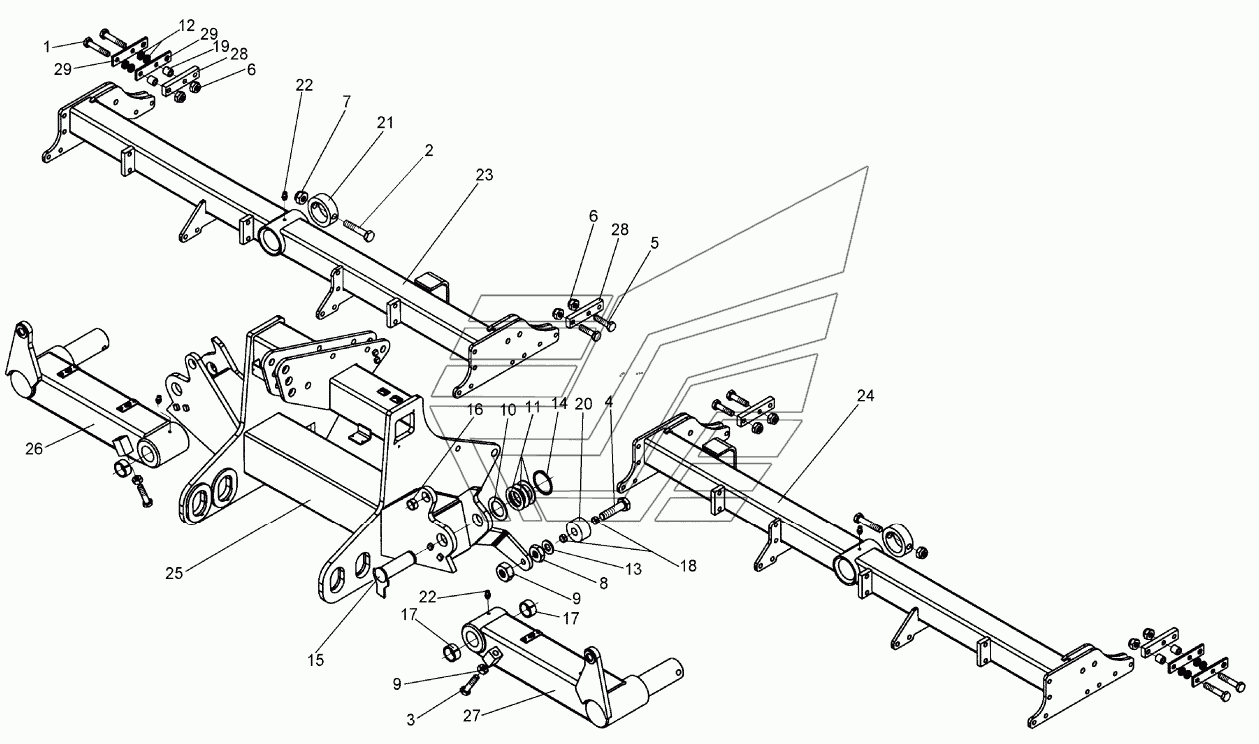

Basic frame Quarz 7/500 K Quarz 7/500K. Каталог 2010г.

Quarz 7/500 K Quarz 7/500K Stand 60x20x555 Quarz 7/500K

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 301 3870 Количество на модель: 4
301 3870
4
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 301 4478 Количество на модель: 2
301 4478
2
3

Номер детали на чертеже:

3

Screw

Заводской номер: 301 4269 Количество на модель: 4
301 4269
4
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 301 4407 Количество на модель: 2
301 4407
2
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 301 4038 Количество на модель: 4
301 4038
4
6

Номер детали на чертеже:

6

Selflocking nut

Заводской номер: 303 0935 Количество на модель: 8
303 0935
8
7

Номер детали на чертеже:

7

Selflocking nut

Заводской номер: 303 0936 Количество на модель: 2
303 0936
2
8

Номер детали на чертеже:

8

Nut

Заводской номер: 303 0959 Количество на модель: 2
303 0959
2
9

Номер детали на чертеже:

9

Nut

Заводской номер: 303 0978 Количество на модель: 6
303 0978
6
10

Номер детали на чертеже:

10

Shim

Заводской номер: 305 2155 Количество на модель: 2
305 2155
2
11

Номер детали на чертеже:

11

Supporting washer

Заводской номер: 305 2255 Количество на модель: 6
305 2255
6
12

Номер детали на чертеже:

12

Washer

Заводской номер: 305 6155 Количество на модель: 8
305 6155
8
13

Номер детали на чертеже:

13

Washer

Заводской номер: 305 6320 Количество на модель: 4
305 6320
4
14

Номер детали на чертеже:

14

Securing ring

Заводской номер: 305 8877 Количество на модель: 2
305 8877
2
15

Номер детали на чертеже:

15

Pin with stop

Заводской номер: 313 5035 Количество на модель: 2
313 5035
2
16

Номер детали на чертеже:

16

Expansion bush

Заводской номер: 317 3417 Количество на модель: 2
317 3417
2
17

Номер детали на чертеже:

17

Expansion bush

Заводской номер: 317 2024 Количество на модель: 4
317 2024
4
18

Номер детали на чертеже:

18

Bush

Заводской номер: 317 6657 Количество на модель: 4
317 6657
4
19

Номер детали на чертеже:

19

Tube

Заводской номер: 317 6801 Количество на модель: 4
317 6801
4
20

Номер детали на чертеже:

20

Roller

Заводской номер: 317 9636 Количество на модель: 2
317 9636
2
21

Номер детали на чертеже:

21

Adjusting ring

Заводской номер: 317 8697 Количество на модель: 2
317 8697
2
22

Номер детали на чертеже:

22

Grease nipple

Заводской номер: 323 6348 Количество на модель: 4
323 6348
4
23

Номер детали на чертеже:

23

Frame

Заводской номер: 410 6346 Количество на модель: 1
410 6346
1
24

Номер детали на чертеже:

24

Frame

Заводской номер: 410 6347 Количество на модель: 1
410 6347
1
25

Номер детали на чертеже:

25

Center section

Заводской номер: 410 6350 Количество на модель: 1
410 6350
1
26

Номер детали на чертеже:

26

Lateral part

Заводской номер: 410 6752 Количество на модель: 1
410 6752
1
27

Номер детали на чертеже:

27

Lateral part

Заводской номер: 410 6753 Количество на модель: 1
410 6753
1
28

Номер детали на чертеже:

28

Holder

Заводской номер: 422 2698 Количество на модель: 4
422 2698
4
29

Номер детали на чертеже:

29

Lashing

Заводской номер: 422 2699 Количество на модель: 4
422 2699
4
Quarz 7/500 K Quarz 7/500K Stand 60x20x555 Quarz 7/500K
