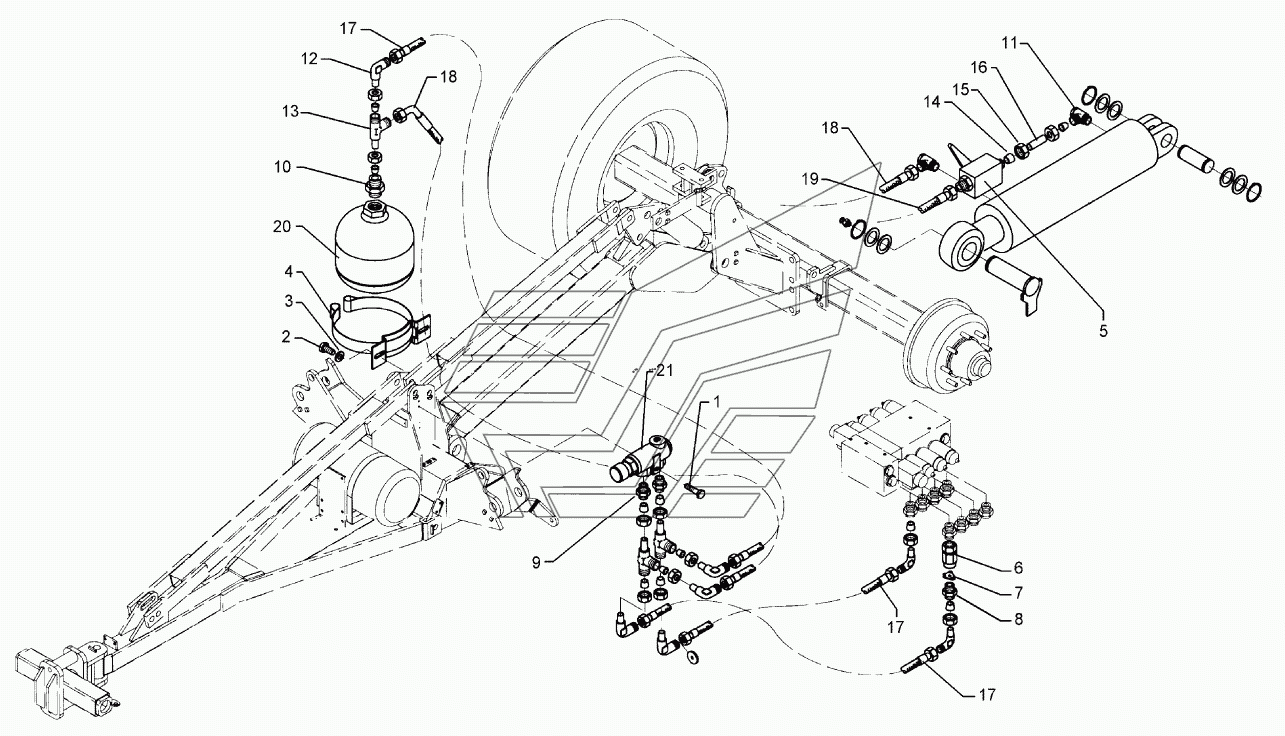

HY-assembly control valve Quarz 7/KA -FW Quarz 7/400KA. Каталог 2010г.

HY-assembly pressure release Quarz 7/KA DZ100/200 Quarz 7/400KA HY-assembly trailer Quarz 7/KA DZ100/200 Quarz 7/400KA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 301 3081 Количество на модель: 1
301 3081
1
2

Номер детали на чертеже:

2

Screw

Заводской номер: 301 7260 Количество на модель: 2
301 7260
2
3

Номер детали на чертеже:

3

Washer

Заводской номер: 305 8694 Количество на модель: 2
305 8694
2
4

Номер детали на чертеже:

4

Bracket clip

Заводской номер: 325 5128 Количество на модель: 1
325 5128
1
5

Номер детали на чертеже:

5

Valve

Заводской номер: 375 2199 Количество на модель: 1
375 2199
1
6

Номер детали на чертеже:

6

Connection

Заводской номер: 375 2205 Количество на модель: 1
375 2205
1
7

Номер детали на чертеже:

7

Restrictor washer

Заводской номер: 375 2515 Количество на модель: 1
375 2515
1
8

Номер детали на чертеже:

8

Nipple

Заводской номер: 375 4010 Количество на модель: 1
375 4010
1
9

Номер детали на чертеже:

9

Nipple

Заводской номер: 375 4020 Количество на модель: 2
375 4020
2
10

Номер детали на чертеже:

10

Nipple

Заводской номер: 375 4040 Количество на модель: 1
375 4040
1
11

Номер детали на чертеже:

11

Union, swivel

Заводской номер: 375 4310 Количество на модель: 2
375 4310
2
12

Номер детали на чертеже:

12

Adjustable angle union

Заводской номер: 375 4500 Количество на модель: 5
375 4500
5
13

Номер детали на чертеже:

13

L-adjustable T-union

Заводской номер: 375 4550 Количество на модель: 3
375 4550
3
14

Номер детали на чертеже:

14

Cutting ring

Заводской номер: 375 5110 Количество на модель: 2
375 5110
2
15

Номер детали на чертеже:

15

Union nut

Заводской номер: 375 5310 Количество на модель: 2
375 5310
2
16

Номер детали на чертеже:

16

Pipe

Заводской номер: 475 2219 Количество на модель: 1
475 2219
1
17

Номер детали на чертеже:

17

High-pressure hose

Заводской номер: 475 2598 Количество на модель: 3
475 2598
3
18

Номер детали на чертеже:

18

High-pressure hose

Заводской номер: 475 2630 Количество на модель: 1
475 2630
1
19

Номер детали на чертеже:

19

High-pressure hose

Заводской номер: 475 2633 Количество на модель: 1
475 2633
1
20

Номер детали на чертеже:

20

Pressure reservoir

Заводской номер: 575 2192 Количество на модель: 1
575 2192
1
21

Номер детали на чертеже:

21

Pressure limiting valve

Заводской номер: 575 2050 Количество на модель: 1
575 2050
1
22

Номер детали на чертеже:

22

Shim

Заводской номер: 305 2072 Количество на модель: 2
305 2072
2
