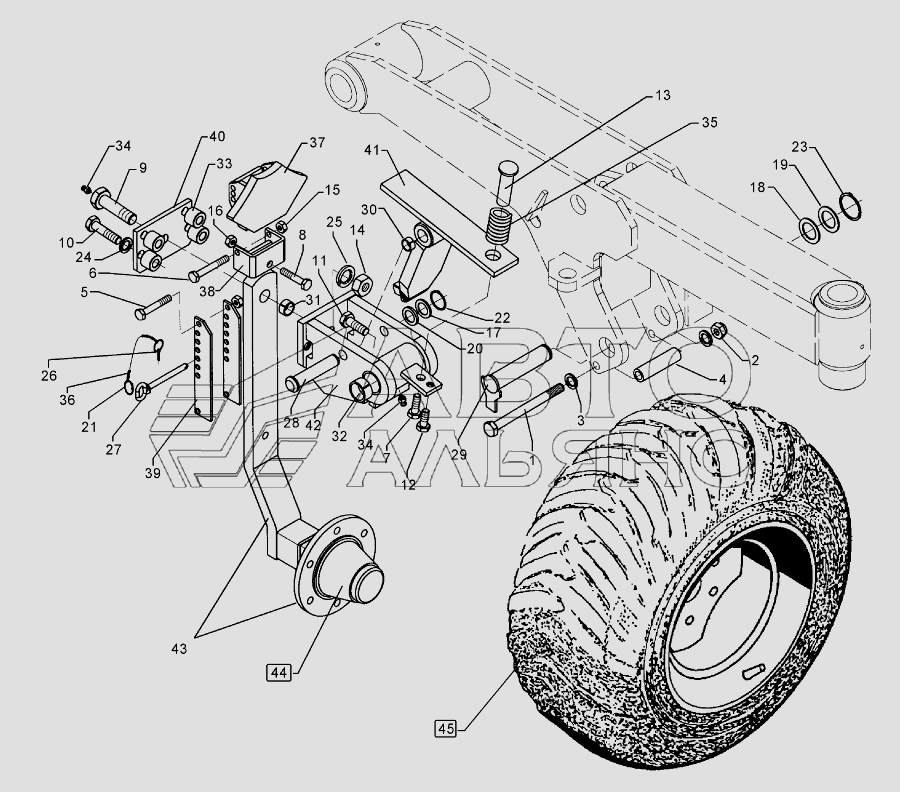

Swinging depth wheel D50x160 Diamant10 11,5/80-15,3 Vari-Diamant 10. Каталог 2004г.

Depth wheel Vari-Diamant 10 Vari-Diamant 10 Disc coulter VO 9 D500 A Z Z40 Vari-Diamant 10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 301 4545 Количество на модель: 1
301 4545
1
2

Номер детали на чертеже:

2

Nut

Заводской номер: 303 0977 Количество на модель: 1
303 0977
1
3

Номер детали на чертеже:

3

Spring ring

Заводской номер: 305 9888 Количество на модель: 2
305 9888
2
4

Номер детали на чертеже:

4

Bushing

Заводской номер: 317 7513 Количество на модель: 1
317 7513
1
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 301 3470 Количество на модель: 1
301 3470
1
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 301 3497 Количество на модель: 1
301 3497
1
7

Номер детали на чертеже:

7

Screw

Заводской номер: 301 3734 Количество на модель: 1
301 3734
1
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 301 3918 Количество на модель: 1
301 3918
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 301 4637 Количество на модель: 1
301 4637
1
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 301 5390 Количество на модель: 4
301 5390
4
11

Номер детали на чертеже:

11

Screw

Заводской номер: 301 5413 Количество на модель: 1
301 5413
1
12

Номер детали на чертеже:

12

Screw

Заводской номер: 301 5404 Количество на модель: 1
301 5404
1
13

Номер детали на чертеже:

13

Spring nut

Заводской номер: 303 0114 Количество на модель: 1
303 0114
1
14

Номер детали на чертеже:

14

Nut

Заводской номер: 303 0960 Количество на модель: 1
303 0960
1
15

Номер детали на чертеже:

15

Nut

Заводской номер: 303 0972 Количество на модель: 2
303 0972
2
16

Номер детали на чертеже:

16

Nut

Заводской номер: 303 0976 Количество на модель: 2
303 0976
2
17

Номер детали на чертеже:

17

Supporting washer

Заводской номер: 305 2230 Количество на модель: 2
305 2230
2
18

Номер детали на чертеже:

18

Shim

Заводской номер: 305 2150 Количество на модель: 2
305 2150
2
19

Номер детали на чертеже:

19

Supporting washer

Заводской номер: 305 2255 Количество на модель: 4
305 2255
4
20

Номер детали на чертеже:

20

Washer

Заводской номер: 305 6274 Количество на модель: 2
305 6274
2
21

Номер детали на чертеже:

21

Securing clip

Заводской номер: 305 8551 Количество на модель: 2
305 8551
2
22

Номер детали на чертеже:

22

Securing ring

Заводской номер: 305 8861 Количество на модель: 1
305 8861
1
23

Номер детали на чертеже:

23

Securing ring

Заводской номер: 305 8877 Количество на модель: 1
305 8877
1
25

Номер детали на чертеже:

25

Spring ring

Заводской номер: 305 9889 Количество на модель: 1
305 9889
1
26

Номер детали на чертеже:

26

Securing pin

Заводской номер: 311 9565 Количество на модель: 1
311 9565
1
27

Номер детали на чертеже:

27

Pin with grip

Заводской номер: 313 1213 Количество на модель: 1
313 1213
1
28

Номер детали на чертеже:

28

Pin with collar

Заводской номер: 313 2534 Количество на модель: 1
313 2534
1
29

Номер детали на чертеже:

29

Pin with stop

Заводской номер: 313 5035 Количество на модель: 1
313 5035
1
30

Номер детали на чертеже:

30

Expansion bush

Заводской номер: 317 3408 Количество на модель: 2
317 3408
2
31

Номер детали на чертеже:

31

Expansion bush

Заводской номер: 317 3411 Количество на модель: 1
317 3411
1
32

Номер детали на чертеже:

32

Expansion bush

Заводской номер: 317 3433 Количество на модель: 2
317 3433
2
33

Номер детали на чертеже:

33

Tube

Заводской номер: 317 6944 Количество на модель: 4
317 6944
4
34

Номер детали на чертеже:

34

Grease nipple

Заводской номер: 323 6350 Количество на модель: 2
323 6350
2
35

Номер детали на чертеже:

35

Spring

Заводской номер: 329 8289 Количество на модель: 1
329 8289
1
36

Номер детали на чертеже:

36

Chain

Заводской номер: 331 6130 Количество на модель: 1
331 6130
1
37

Номер детали на чертеже:

37

Stop

Заводской номер: 449 5748 Количество на модель: 1
449 5748
1
38

Номер детали на чертеже:

38

Carrier

Заводской номер: 449 5749 Количество на модель: 1
449 5749
1
39

Номер детали на чертеже:

39

Adjuster plate

Заводской номер: 449 5757 Количество на модель: 2
449 5757
2
40

Номер детали на чертеже:

40

Plate

Заводской номер: 450 7414 Количество на модель: 1
450 7414
1
41

Номер детали на чертеже:

41

Pivot stop

Заводской номер: 450 7415 Количество на модель: 1
450 7415
1
42

Номер детали на чертеже:

42

Swivel bracket

Заводской номер: 450 7416 Количество на модель: 1
450 7416
1
43

Номер детали на чертеже:

43

Wheel stalk with bearing

Заводской номер: 550 7416 Количество на модель: 1
550 7416
1
44

Номер детали на чертеже:

44

Bearing

Заводской номер: 549 8894 Количество на модель: 1
549 8894
1
45

Номер детали на чертеже:

45

Wheel 6/161/205 D18

Заводской номер: 550 8850 Количество на модель: 1
550 8850
1
Depth wheel Vari-Diamant 10 Vari-Diamant 10 Disc coulter VO 9 D500 A Z Z40 Vari-Diamant 10
