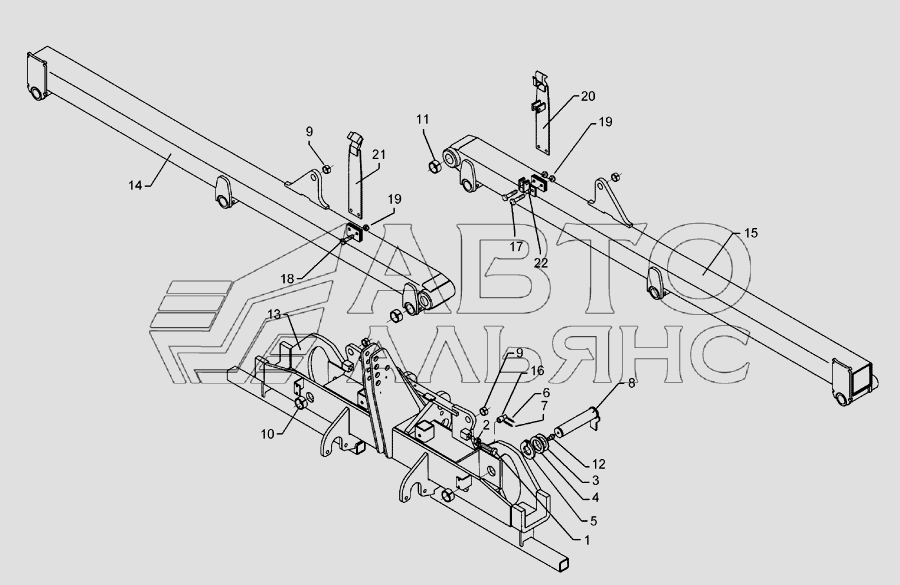

Basic frame System-Korund 900 B System-Korund 900 L. Каталог 2010г.

Basic frame System-Korund 900 System-Korund 900 L Steering linkage System-Korund 900 System-Korund 900 L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Screw

Заводской номер: 301 3436 Количество на модель: 2
301 3436
2
2

Номер детали на чертеже:

2

Nut

Заводской номер: 303 0980 Количество на модель: 2
303 0980
2
3

Номер детали на чертеже:

3

Shim

Заводской номер: 305 2150 Количество на модель: 2
305 2150
2
4

Номер детали на чертеже:

4

Supporting washer

Заводской номер: 305 2255 Количество на модель: 2
305 2255
2
5

Номер детали на чертеже:

5

Securing ring

Заводской номер: 305 8877 Количество на модель: 2
305 8877
2
6

Номер детали на чертеже:

6

Expansion bush

Заводской номер: 309 6052 Количество на модель: 2
309 6052
2
7

Номер детали на чертеже:

7

Expansion bush

Заводской номер: 309 6053 Количество на модель: 2
309 6053
2
8

Номер детали на чертеже:

8

Pin with stop

Заводской номер: 313 5037 Количество на модель: 2
313 5037
2
9

Номер детали на чертеже:

9

Expansion bush

Заводской номер: 317 3417 Количество на модель: 4
317 3417
4
10

Номер детали на чертеже:

10

Expansion bush

Заводской номер: 317 3431 Количество на модель: 4
317 3431
4
11

Номер детали на чертеже:

11

Expansion bush

Заводской номер: 317 3434 Количество на модель: 4
317 3434
4
12

Номер детали на чертеже:

12

Grease nipple

Заводской номер: 323 6348 Количество на модель: 2
323 6348
2
13

Номер детали на чертеже:

13

Basic frame

Заводской номер: 410 6328 Количество на модель: 1
410 6328
1
14

Номер детали на чертеже:

14

Lateral part

Заводской номер: 410 6728 Количество на модель: 1
410 6728
1
15

Номер детали на чертеже:

15

Lateral part

Заводской номер: 410 6729 Количество на модель: 1
410 6729
1
16

Номер детали на чертеже:

16

Pivot

Заводской номер: 410 9850 Количество на модель: 2
410 9850
2
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 301 5385 Количество на модель: 2
301 5385
2
18

Номер детали на чертеже:

18

Bolt

Заводской номер: 301 5388 Количество на модель: 2
301 5388
2
19

Номер детали на чертеже:

19

Selflocking nut

Заводской номер: 303 0935 Количество на модель: 4
303 0935
4
20

Номер детали на чертеже:

20

Leaf spring with angle

Заводской номер: 417 8145 Количество на модель: 1
417 8145
1
21

Номер детали на чертеже:

21

Leaf spring with lashing

Заводской номер: 417 8146 Количество на модель: 1
417 8146
1
22

Номер детали на чертеже:

22

Bracket for ram

Заводской номер: 417 8147 Количество на модель: 1
417 8147
1
Basic frame System-Korund 900 System-Korund 900 L Steering linkage System-Korund 900 System-Korund 900 L
