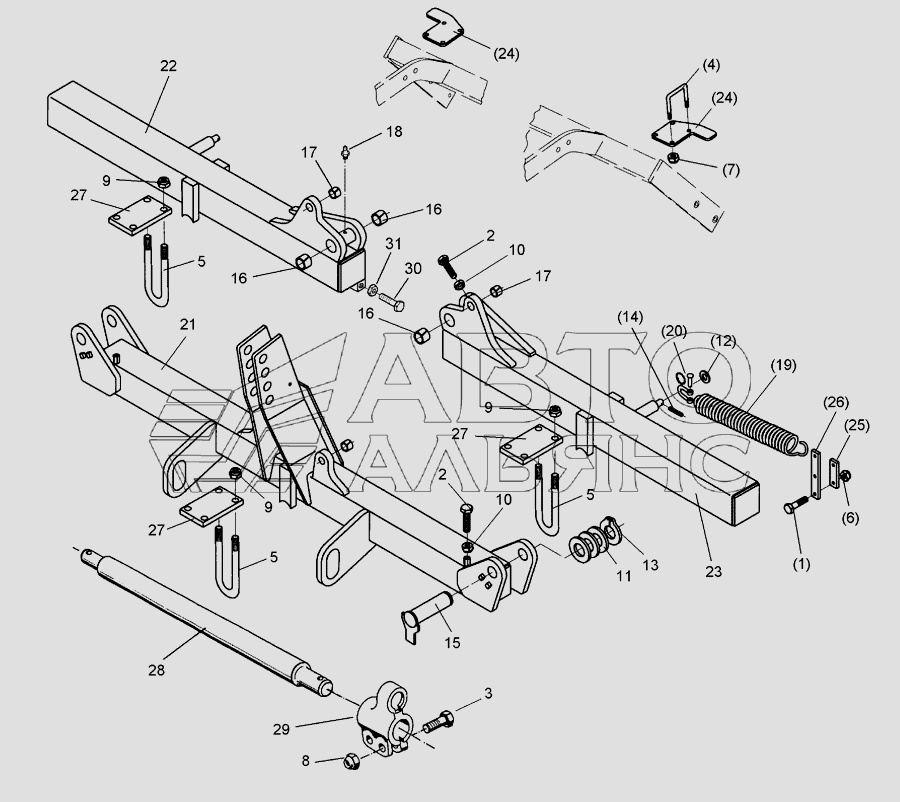

Basic frame Korund 450 System-Korund 450 L. Каталог 2010г.

Cable set with carrier System-Korund 450/750 L System-Korund 450 L Basic frame System-Korund 450 B System-Korund 450 L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 301 3264 Количество на модель: 4
301 3264
4
2

Номер детали на чертеже:

2

Screw

Заводской номер: 301 3774 Количество на модель: 4
301 3774
4
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 301 3867 Количество на модель: 4
301 3867
4
4

Номер детали на чертеже:

4

U-bolt

Заводской номер: 301 7789 Количество на модель: 4
301 7789
4
5

Номер детали на чертеже:

5

U-bolt

Заводской номер: 301 7838 Количество на модель: 6
301 7838
6
6

Номер детали на чертеже:

6

Selflocking nut

Заводской номер: 303 0933 Количество на модель: 4
303 0933
4
7

Номер детали на чертеже:

7

Selflocking nut

Заводской номер: 303 0934 Количество на модель: 8
303 0934
8
8

Номер детали на чертеже:

8

Selflocking nut

Заводской номер: 303 0935 Количество на модель: 4
303 0935
4
9

Номер детали на чертеже:

9

Selflocking nut

Заводской номер: 303 0936 Количество на модель: 12
303 0936
12
10

Номер детали на чертеже:

10

Nut

Заводской номер: 303 0976 Количество на модель: 4
303 0976
4
11

Номер детали на чертеже:

11

Supporting washer

Заводской номер: 305 2250 Количество на модель: 12
305 2250
12
12

Номер детали на чертеже:

12

Washer

Заводской номер: 305 6253 Количество на модель: 2
305 6253
2
13

Номер детали на чертеже:

13

Securing ring

Заводской номер: 305 8875 Количество на модель: 2
305 8875
2
14

Номер детали на чертеже:

14

Expansion bush

Заводской номер: 309 6052 Количество на модель: 2
309 6052
2
15

Номер детали на чертеже:

15

Pin with stop

Заводской номер: 313 4047 Количество на модель: 2
313 4047
2
16

Номер детали на чертеже:

16

Expansion bush

Заводской номер: 317 2009 Количество на модель: 4
317 2009
4
17

Номер детали на чертеже:

17

Expansion bush

Заводской номер: 317 3345 Количество на модель: 2
317 3345
2
18

Номер детали на чертеже:

18

Grease nipple

Заводской номер: 323 6348 Количество на модель: 2
323 6348
2
19

Номер детали на чертеже:

19

Spring

Заводской номер: 329 8580 Количество на модель: 2
329 8580
2
20

Номер детали на чертеже:

20

Shackle

Заводской номер: 331 9815 Количество на модель: 2
331 9815
2
21

Номер детали на чертеже:

21

Basic frame

Заводской номер: 410 6318 Количество на модель: 1
410 6318
1
22

Номер детали на чертеже:

22

Lateral part

Заводской номер: 410 6714 Количество на модель: 1
410 6714
1
23

Номер детали на чертеже:

23

Lateral part

Заводской номер: 410 6715 Количество на модель: 1
410 6715
1
24

Номер детали на чертеже:

24

Clamping plate

Заводской номер: 422 6045 Количество на модель: 2
422 6045
2
25

Номер детали на чертеже:

25

Clamp plate

Заводской номер: 459 1053 Количество на модель: 2
459 1053
2
26

Номер детали на чертеже:

26

Clamp plate

Заводской номер: 459 1056 Количество на модель: 2
459 1056
2
27

Номер детали на чертеже:

27

Clamping plate

Заводской номер: 459 9338 Количество на модель: 3
459 9338
3
28

Номер детали на чертеже:

28

Drawbar

Заводской номер: 461 7915 Количество на модель: 1
461 7915
1
29

Номер детали на чертеже:

29

Stop

Заводской номер: 461 9872 Количество на модель: 2
461 9872
2
30

Номер детали на чертеже:

30

Screw

Заводской номер: 301 5140 Количество на модель: 2
301 5140
2
31

Номер детали на чертеже:

31

Nut

Заводской номер: 303 0978 Количество на модель: 2
303 0978
2
