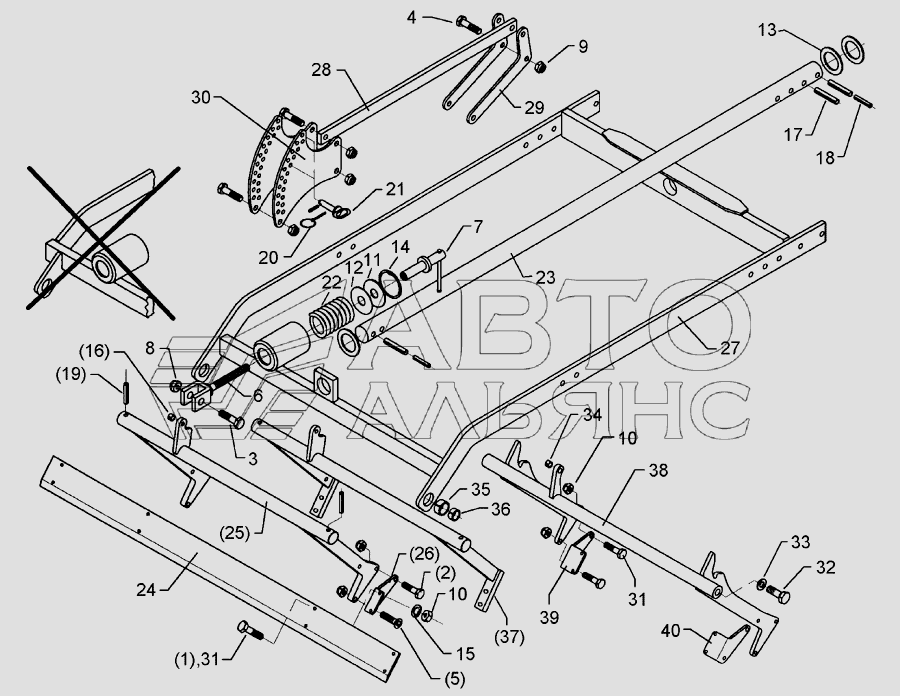

Frame long for harrow section 1,5m System-Korund L System-Korund 450 L. Каталог 2010г.

Conversion-set for carrier URS System-Korund System-Korund 450 L Harrow section 1,5m-E16 32x10 System-Korund 450 L

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Screw

Заводской номер: 301 3224 Количество на модель: 4
301 3224
4
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 301 3363 Количество на модель: 2
301 3363
2
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 301 3379 Количество на модель: 1
301 3379
1
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 301 5385 Количество на модель: 14
301 5385
14
5

Номер детали на чертеже:

5

Countersunk bolt

Заводской номер: 301 6131 Количество на модель: 2
301 6131
2
6

Номер детали на чертеже:

6

Forkpiece

Заводской номер: 302 8964 Количество на модель: 1
302 8964
1
7

Номер детали на чертеже:

7

Nut for screw

Заводской номер: 303 0118 Количество на модель: 1
303 0118
1
8

Номер детали на чертеже:

8

Selflocking nut

Заводской номер: 303 0934 Количество на модель: 1
303 0934
1
9

Номер детали на чертеже:

9

Selflocking nut

Заводской номер: 303 0935 Количество на модель: 14
303 0935
14
10

Номер детали на чертеже:

10

Nut

Заводской номер: 303 0970 Количество на модель: 8
303 0970
8
11

Номер детали на чертеже:

11

Shim

Заводской номер: 305 2199 Количество на модель: 1
305 2199
1
12

Номер детали на чертеже:

12

Washer

Заводской номер: 305 6519 Количество на модель: 1
305 6519
1
13

Номер детали на чертеже:

13

Washer

Заводской номер: 305 6912 Количество на модель: 3
305 6912
3
14

Номер детали на чертеже:

14

Securing ring

Заводской номер: 305 8942 Количество на модель: 1
305 8942
1
15

Номер детали на чертеже:

15

Spring ring

Заводской номер: 305 9884 Количество на модель: 4
305 9884
4
16

Номер детали на чертеже:

16

Expansion bush

Заводской номер: 309 3335 Количество на модель: 1
309 3335
1
17

Номер детали на чертеже:

17

Expansion bush

Заводской номер: 309 3339 Количество на модель: 3
309 3339
3
18

Номер детали на чертеже:

18

Expansion bush

Заводской номер: 309 6174 Количество на модель: 2
309 6174
2
19

Номер детали на чертеже:

19

Expansion bush

Заводской номер: 309 6211 Количество на модель: 2
309 6211
2
20

Номер детали на чертеже:

20

Securing pin

Заводской номер: 311 9565 Количество на модель: 4
311 9565
4
21

Номер детали на чертеже:

21

Pin with grip

Заводской номер: 313 7807 Количество на модель: 4
313 7807
4
22

Номер детали на чертеже:

22

Spring

Заводской номер: 329 8471 Количество на модель: 1
329 8471
1
23

Номер детали на чертеже:

23

Supporting arm

Заводской номер: 410 7919 Количество на модель: 1
410 7919
1
24

Номер детали на чертеже:

24

Bar

Заводской номер: 422 2821 Количество на модель: 1
422 2821
1
25

Номер детали на чертеже:

25

Carrier

Заводской номер: 422 2851 Количество на модель: 1
422 2851
1
26

Номер детали на чертеже:

26

Angle plate

Заводской номер: 422 2852 Количество на модель: 2
422 2852
2
27

Номер детали на чертеже:

27

Frame long for harrow section

Заводской номер: 422 6010 Количество на модель: 1
422 6010
1
28

Номер детали на чертеже:

28

Rod

Заводской номер: 422 8171 Количество на модель: 2
422 8171
2
29

Номер детали на чертеже:

29

Lever

Заводской номер: 422 8180 Количество на модель: 4
422 8180
4
30

Номер детали на чертеже:

30

Adjuster arm

Заводской номер: 422 8181 Количество на модель: 4
422 8181
4
31

Номер детали на чертеже:

31

Screw

Заводской номер: 301 3226 Количество на модель: 8
301 3226
8
32

Номер детали на чертеже:

32

Bolt

Заводской номер: 301 4235 Количество на модель: 2
301 4235
2
33

Номер детали на чертеже:

33

Washer

Заводской номер: 305 6187 Количество на модель: 4
305 6187
4
34

Номер детали на чертеже:

34

Expansion bush

Заводской номер: 317 3303 Количество на модель: 1
317 3303
1
35

Номер детали на чертеже:

35

Expansion bush

Заводской номер: 317 3352 Количество на модель: 2
317 3352
2
36

Номер детали на чертеже:

36

Bush

Заводской номер: 317 6657 Количество на модель: 2
317 6657
2
37

Номер детали на чертеже:

37

Carrier

Заводской номер: 422 2850 Количество на модель: 1
422 2850
1
38

Номер детали на чертеже:

38

Carrier

Заводской номер: 422 2853 Количество на модель: 1
422 2853
1
39

Номер детали на чертеже:

39

Angle

Заводской номер: 422 2854 Количество на модель: 1
422 2854
1
40

Номер детали на чертеже:

40

Angle

Заводской номер: 422 2855 Количество на модель: 1
422 2855
1
