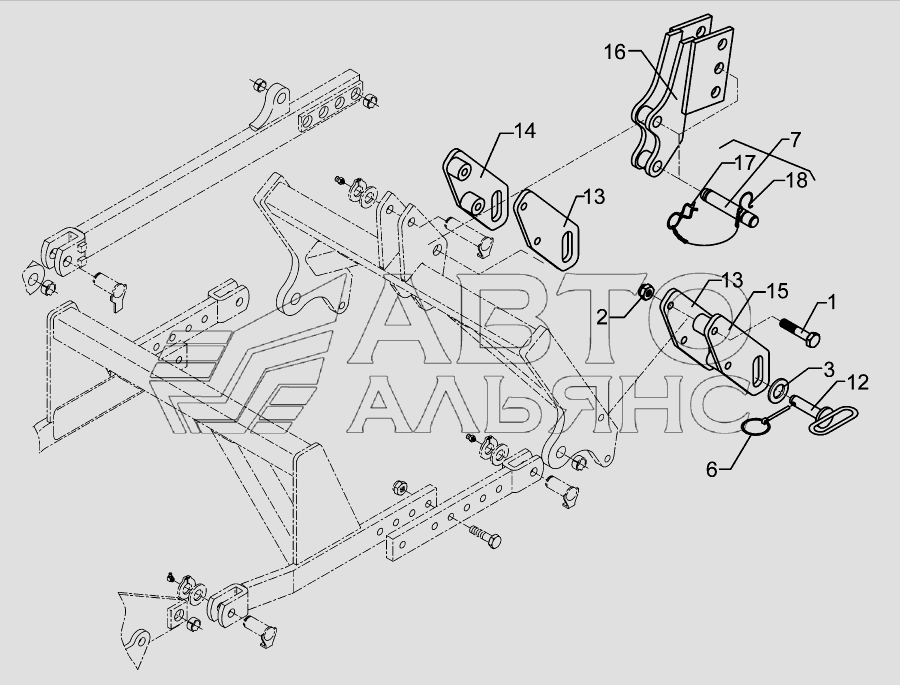

Parts for front mounting Zirkon 7/250+300-LT Quarz 7/400. Каталог 2010г.

Front headstock FAB-Zirkon 7-LT Quarz 7/400 Harrow section 4m Quarz 7/400 Quarz 7/400

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6
7
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 301 3996 Количество на модель: 4
301 3996
4
2

Номер детали на чертеже:

2

Selflocking nut

Заводской номер: 303 0935 Количество на модель: 4
303 0935
4
3

Номер детали на чертеже:

3

Washer

Заводской номер: 305 6259 Количество на модель: 2
305 6259
2
4

Номер детали на чертеже:

4

Expansion bush

Заводской номер: 309 7000 Количество на модель: 2
309 7000
2
6

Номер детали на чертеже:

6

Securing pin

Заводской номер: 311 9302 Количество на модель: 2
311 9302
2
7

Номер детали на чертеже:

7

Top link pin, cpl.

Заводской номер: 313 7880 Количество на модель: 3
313 7880
3
12

Номер детали на чертеже:

12

Lower link pin

Заводской номер: 313 8230 Количество на модель: 2
313 8230
2
13

Номер детали на чертеже:

13

Plate for drawbar

Заводской номер: 461 8471 Количество на модель: 2
461 8471
2
14

Номер детали на чертеже:

14

Plate for drawbar

Заводской номер: 461 8472 Количество на модель: 1
461 8472
1
15

Номер детали на чертеже:

15

Plate for drawbar

Заводской номер: 461 8473 Количество на модель: 1
461 8473
1
16

Номер детали на чертеже:

16

Extension for headstock

Заводской номер: 461 8474 Количество на модель: 1
461 8474
1
17

Номер детали на чертеже:

17

Spring pin

Заводской номер: 311 8610 Количество на модель: 1
311 8610
1
18

Номер детали на чертеже:

18

Securing clip with chain

Заводской номер: 305 8560 Количество на модель: 1
305 8560
1
Front headstock FAB-Zirkon 7-LT Quarz 7/400 Harrow section 4m Quarz 7/400 Quarz 7/400
