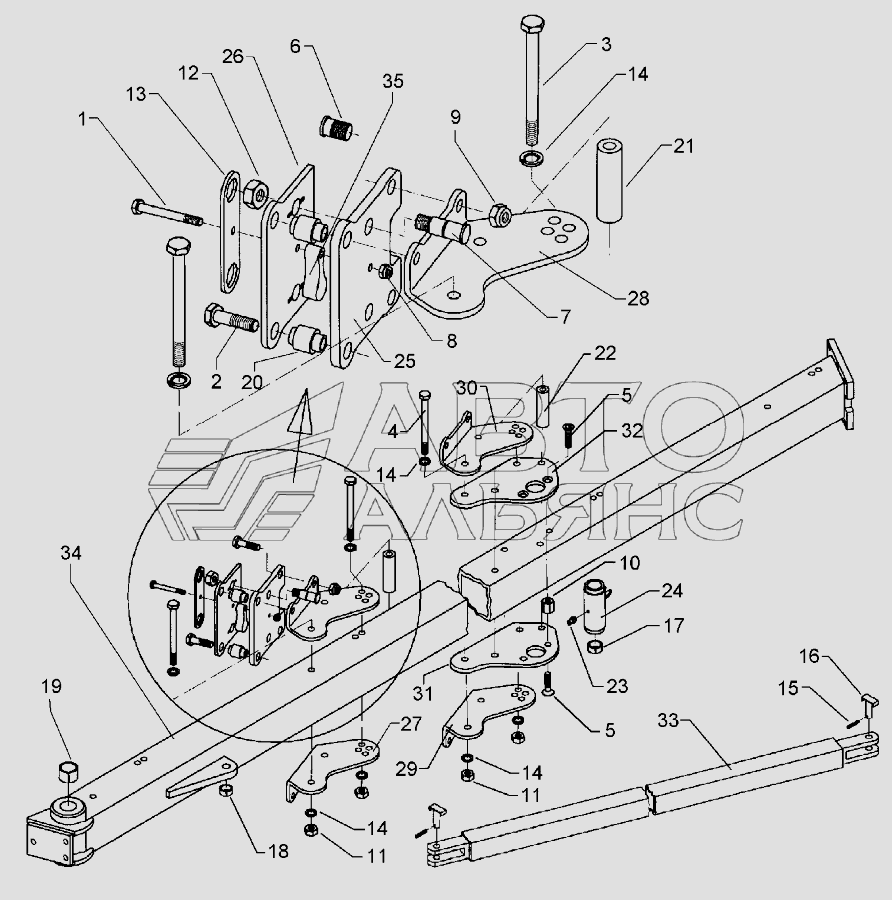

Basic frame EuroDiamant 10X 6-100 EuroDiamant 10 X. Каталог 2010г.

Basic frame EuroDiamant 10X 5-100 EuroDiamant 10 X Basic frame EuroDiamant 10X 7-100 EuroDiamant 10 X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 301 3456 Количество на модель: 6
301 3456
6
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 301 4408 Количество на модель: 12
301 4408
12
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 301 4542 Количество на модель: 17
301 4542
17
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 301 4546 Количество на модель: 3
301 4546
3
5

Номер детали на чертеже:

5

Countersunk bolt

Заводской номер: 301 6152 Количество на модель: 4
301 6152
4
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 301 8219 Количество на модель: 12
301 8219
12
7

Номер детали на чертеже:

7

Bolt

Заводской номер: 301 8223 Количество на модель: 12
301 8223
12
8

Номер детали на чертеже:

8

Selflocking nut

Заводской номер: 303 0934 Количество на модель: 6
303 0934
6
9

Номер детали на чертеже:

9

Selflocking nut

Заводской номер: 303 0936 Количество на модель: 24
303 0936
24
10

Номер детали на чертеже:

10

Nut

Заводской номер: 303 0975 Количество на модель: 2
303 0975
2
11

Номер детали на чертеже:

11

Nut

Заводской номер: 303 0977 Количество на модель: 20
303 0977
20
12

Номер детали на чертеже:

12

Nut

Заводской номер: 303 0980 Количество на модель: 12
303 0980
12
13

Номер детали на чертеже:

13

Locking plate

Заводской номер: 305 1342 Количество на модель: 6
305 1342
6
14

Номер детали на чертеже:

14

Spring ring

Заводской номер: 305 9888 Количество на модель: 40
305 9888
40
15

Номер детали на чертеже:

15

Expansion bush

Заводской номер: 309 6072 Количество на модель: 2
309 6072
2
16

Номер детали на чертеже:

16

Pin with stop

Заводской номер: 313 8053 Количество на модель: 2
313 8053
2
17

Номер детали на чертеже:

17

Expansion bush

Заводской номер: 317 2005 Количество на модель: 2
317 2005
2
18

Номер детали на чертеже:

18

Expansion bush

Заводской номер: 317 3345 Количество на модель: 1
317 3345
1
19

Номер детали на чертеже:

19

Expansion bush

Заводской номер: 317 3393 Количество на модель: 2
317 3393
2
20

Номер детали на чертеже:

20

Bushing

Заводской номер: 317 7507 Количество на модель: 12
317 7507
12
21

Номер детали на чертеже:

21

Bushing

Заводской номер: 317 7513 Количество на модель: 5
317 7513
5
22

Номер детали на чертеже:

22

Tube

Заводской номер: 317 7514 Количество на модель: 1
317 7514
1
23

Номер детали на чертеже:

23

Grease nipple

Заводской номер: 323 6348 Количество на модель: 13
323 6348
13
24

Номер детали на чертеже:

24

Bearing tube

Заводской номер: 402 1271 Количество на модель: 1
402 1271
1
25

Номер детали на чертеже:

25

Plate for beam

Заводской номер: 402 2582 Количество на модель: 6
402 2582
6
26

Номер детали на чертеже:

26

Plate for beam

Заводской номер: 402 2583 Количество на модель: 6
402 2583
6
27

Номер детали на чертеже:

27

Adjusting bracket

Заводской номер: 402 2584 Количество на модель: 5
402 2584
5
28

Номер детали на чертеже:

28

Adjusting bracket

Заводской номер: 402 2585 Количество на модель: 5
402 2585
5
29

Номер детали на чертеже:

29

Adjusting bracket

Заводской номер: 402 2586 Количество на модель: 1
402 2586
1
30

Номер детали на чертеже:

30

Adjusting bracket

Заводской номер: 402 2587 Количество на модель: 1
402 2587
1
31

Номер детали на чертеже:

31

Bearing plate

Заводской номер: 405 1206 Количество на модель: 1
405 1206
1
32

Номер детали на чертеже:

32

Bearing plate

Заводской номер: 405 1207 Количество на модель: 1
405 1207
1
33

Номер детали на чертеже:

33

Supporting tube

Заводской номер: 405 7321 Количество на модель: 1
405 7321
1
34

Номер детали на чертеже:

34

Basic frame

Заводской номер: 405 7388 Количество на модель: 1
405 7388
1
35

Номер детали на чертеже:

35

End stop

Заводской номер: 426 0460 Количество на модель: 6
426 0460
6
