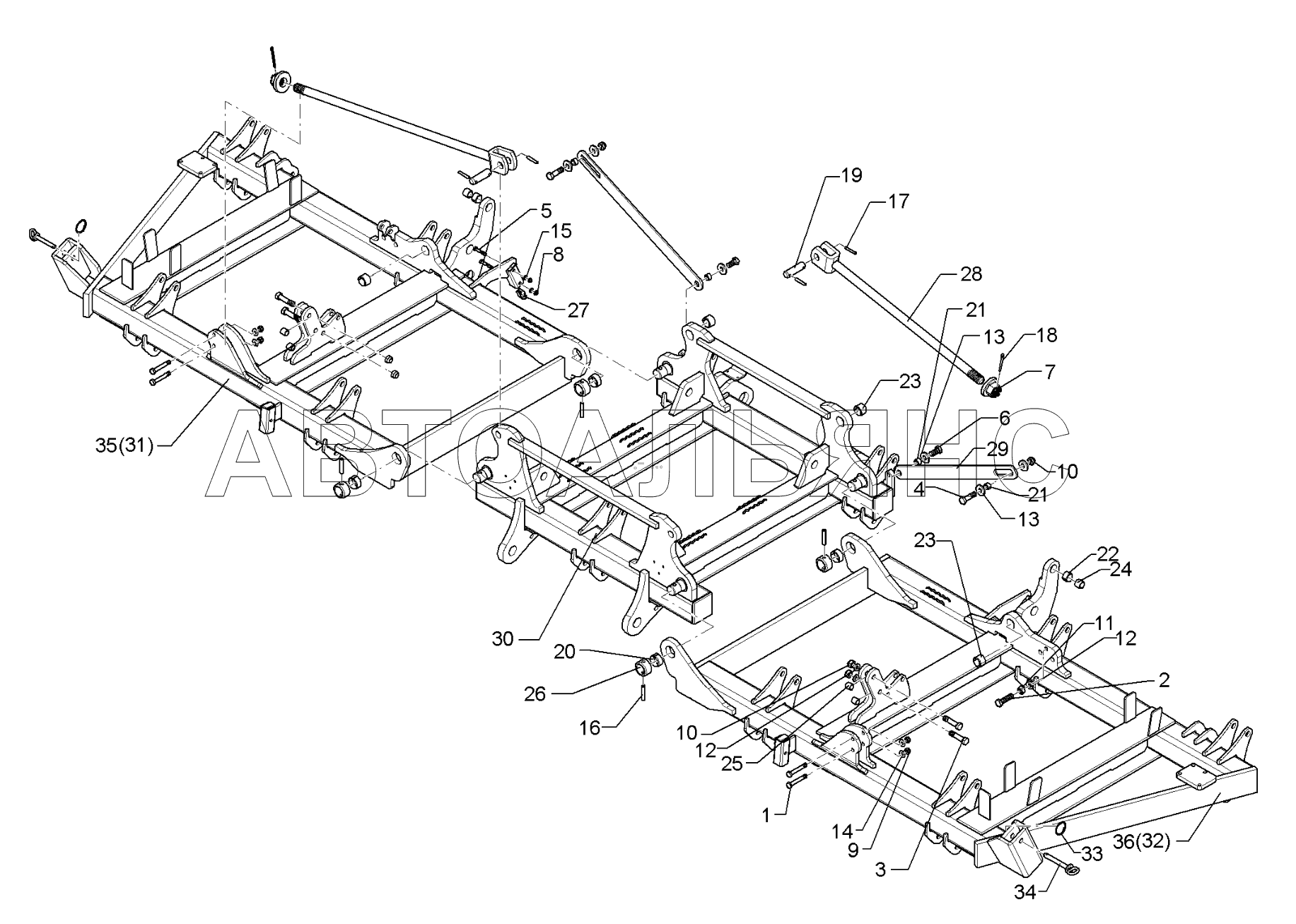

61710005 Basic frame Kristall 9/500KA. Каталог 2016г.

61710004 Basic frame Kristall 9/500KA 6405270 Headstock Kristall 9/500KA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hexagon bolt

Заводской номер: 301 3435 Количество на модель: 4
301 3435
4
2

Номер детали на чертеже:

2

Hexagon bolt

Заводской номер: 301 3839 Количество на модель: 1
301 3839
1
3

Номер детали на чертеже:

3

Hexagon bolt

Заводской номер: 301 5363 Количество на модель: 4
301 5363
4
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 301 5385 Количество на модель: 2
301 5385
2
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 301 5418 Количество на модель: 4
301 5418
4
6

Номер детали на чертеже:

6

Screw

Заводской номер: 301 7380 Количество на модель: 2
301 7380
2
7

Номер детали на чертеже:

7

Castle nut

Заводской номер: 303 0127 Количество на модель: 2
303 0127
2
8

Номер детали на чертеже:

8

Selflocking nut

Заводской номер: 303 0932 Количество на модель: 4
303 0932
4
9

Номер детали на чертеже:

9

Selflocking nut

Заводской номер: 303 0934 Количество на модель: 4
303 0934
4
10

Номер детали на чертеже:

10

Selflocking nut

Заводской номер: 303 0935 Количество на модель: 6
303 0935
6
11

Номер детали на чертеже:

11

Nut

Заводской номер: 303 1015 Количество на модель: 1
303 1015
1
12

Номер детали на чертеже:

12

Washer

Заводской номер: 305 6141 Количество на модель: 5
305 6141
5
13

Номер детали на чертеже:

13

Washer

Заводской номер: 305 6161 Количество на модель: 6
305 6161
6
14

Номер детали на чертеже:

14

Washer

Заводской номер: 305 8580 Количество на модель: 4
305 8580
4
15

Номер детали на чертеже:

15

Washer

Заводской номер: 305 8694 Количество на модель: 4
305 8694
4
16

Номер детали на чертеже:

16

Expansion bush

Заводской номер: 309 6211 Количество на модель: 4
309 6211
4
17

Номер детали на чертеже:

17

Expansion bush

Заводской номер: 309 7000 Количество на модель: 4
309 7000
4
18

Номер детали на чертеже:

18

Peg

Заводской номер: 311 7649 Количество на модель: 2
311 7649
2
19

Номер детали на чертеже:

19

Pin

Заводской номер: 313 7772 Количество на модель: 2
313 7772
2
20

Номер детали на чертеже:

20

Expansion bush

Заводской номер: 317 2005 Количество на модель: 4
317 2005
4
21

Номер детали на чертеже:

21

Expansion bush

Заводской номер: 317 3334 Количество на модель: 4
317 3334
4
22

Номер детали на чертеже:

22

Expansion bush

Заводской номер: 317 3352 Количество на модель: 2
317 3352
2
23

Номер детали на чертеже:

23

Expansion bush

Заводской номер: 317 3417 Количество на модель: 4
317 3417
4
24

Номер детали на чертеже:

24

Bush

Заводской номер: 317 6657 Количество на модель: 2
317 6657
2
25

Номер детали на чертеже:

25

Bush

Заводской номер: 317 6658 Количество на модель: 4
317 6658
4
26

Номер детали на чертеже:

26

Adjusting ring

Заводской номер: 317 8641 Количество на модель: 4
317 8641
4
27

Номер детали на чертеже:

27

Clamp

Заводской номер: 375 9960 Количество на модель: 2
375 9960
2
28

Номер детали на чертеже:

28

Connecting rod

Заводской номер: 417 8327 Количество на модель: 2
417 8327
2
29

Номер детали на чертеже:

29

Control rod

Заводской номер: 41710001 Количество на модель: 2
41710001
2
30

Номер детали на чертеже:

30

Center section

Заводской номер: 41710005 Количество на модель: 1
41710005
1
31

Номер детали на чертеже:

31

Lateral section

Заводской номер: 417 8670 Количество на модель: 1
417 8670
1
32

Номер детали на чертеже:

32

Lateral section

Заводской номер: 417 8671 Количество на модель: 1
417 8671
1
33

Номер детали на чертеже:

33

Securing clip

Заводской номер: 305 8551 Количество на модель: 2
305 8551
2
34

Номер детали на чертеже:

34

Pin with grip

Заводской номер: 313 8143 Количество на модель: 2
313 8143
2
35

Номер детали на чертеже:

35

Lateral section

Заводской номер: 41710044 Количество на модель: 1
41710044
1
36

Номер детали на чертеже:

36

Lateral section

Заводской номер: 41710045 Количество на модель: 1
41710045
1
