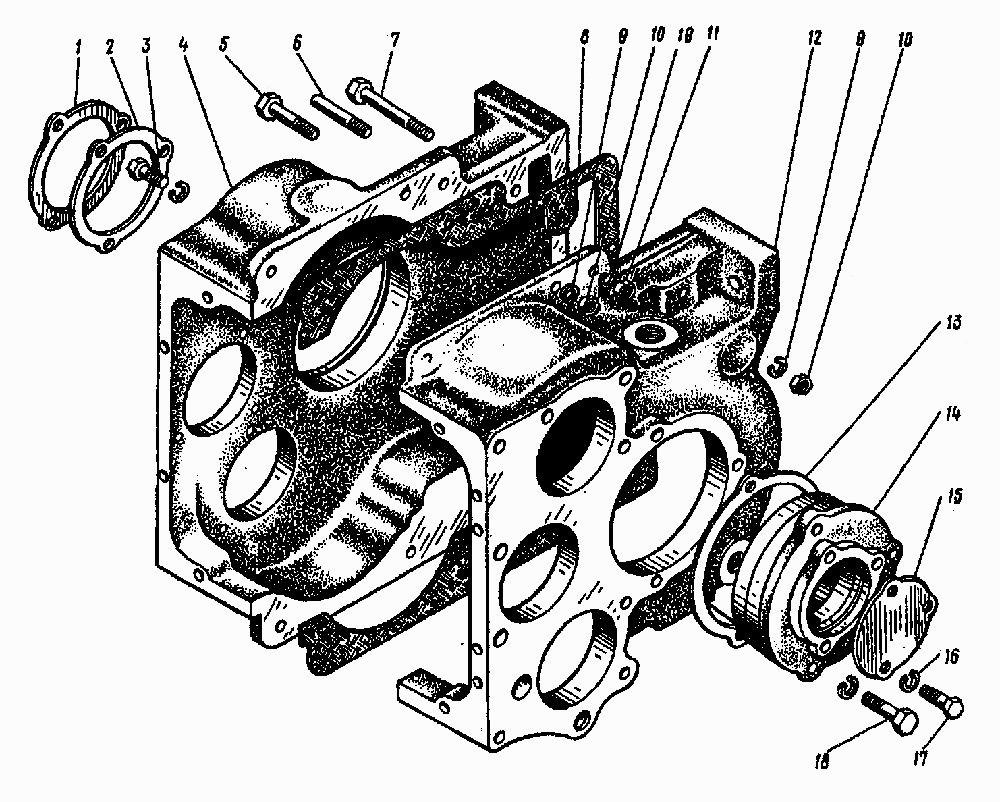

Коробка диапазонов 4-х ступенчатая Енисей КЗС-950. Каталог 2005г.

Устройство привода управления муфтой выключения сцепления Енисей КЗС-950 Коробка диапазонов Енисей КЗС-950

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
51

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крышка

Заводской номер: МВГ-1202003 Количество на модель: 3
МВГ-1202003
3
2

Номер детали на чертеже:

2

Прокладка крышки

Заводской номер: МВГ-1202004 Количество на модель: 3
МВГ-1202004
3
3

Номер детали на чертеже:

3

Болт

Заводской номер: М10х25-7798 Количество на модель: 9
М10х25-7798
9
4

Номер детали на чертеже:

4

Корпус коробки диапазонов левый

Заводской номер: МВГ-1202107 Количество на модель: 1
МВГ-1202107
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: М 12х1,25х55-779570 Количество на модель: 6
М 12х1,25х55-779570
6
6

Номер детали на чертеже:

6

Штифт корпуса коробки диапазонов

Заводской номер: МВГ-1202642 Количество на модель: 2
МВГ-1202642
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: М12х1,25х120-7798-70 Количество на модель: 2
М12х1,25х120-7798-70
2
8

Номер детали на чертеже:

8

Прокладка корпуса коробки диапазонов

Заводской номер: МВГ-1202019 Количество на модель: 1
МВГ-1202019
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 12.Т-6402 Количество на модель: 14
12.Т-6402
14
10

Номер детали на чертеже:

10

Гайка

Заводской номер: М 12х1,25-15523 Количество на модель: 8
М 12х1,25-15523
8
11

Номер детали на чертеже:

11

Гайка

Заводской номер: М10-5915-70 Количество на модель: 2
М10-5915-70
2
12

Номер детали на чертеже:

12

Корпус коробки диапазонов правый

Заводской номер: МВГ-1202108 Количество на модель: 1
МВГ-1202108
1
13

Номер детали на чертеже:

13

Прокладка стакана

Заводской номер: МВГ-1202005 Количество на модель: 2
МВГ-1202005
2
14

Номер детали на чертеже:

14

Стакан установки дифференциала

Заводской номер: МВГ-1202101 Количество на модель:
МВГ-1202101
15

Номер детали на чертеже:

15

Крышка

Заводской номер: МВГ-1202419 Количество на модель: 2
МВГ-1202419
2
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 8Т-6402 Количество на модель: 9
8Т-6402
9
17

Номер детали на чертеже:

17

Болт

Заводской номер: М8х16-7798 Количество на модель: 7
М8х16-7798
7
18

Номер детали на чертеже:

18

Болт

Заводской номер: М12х35-7798 Количество на модель: 6
М12х35-7798
6
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 10Т.6402 Количество на модель: 17
10Т.6402
17
51

Номер детали на чертеже:

51

Ось

Заводской номер: 6-10Вх32-9650 Количество на модель: 2
6-10Вх32-9650
2
