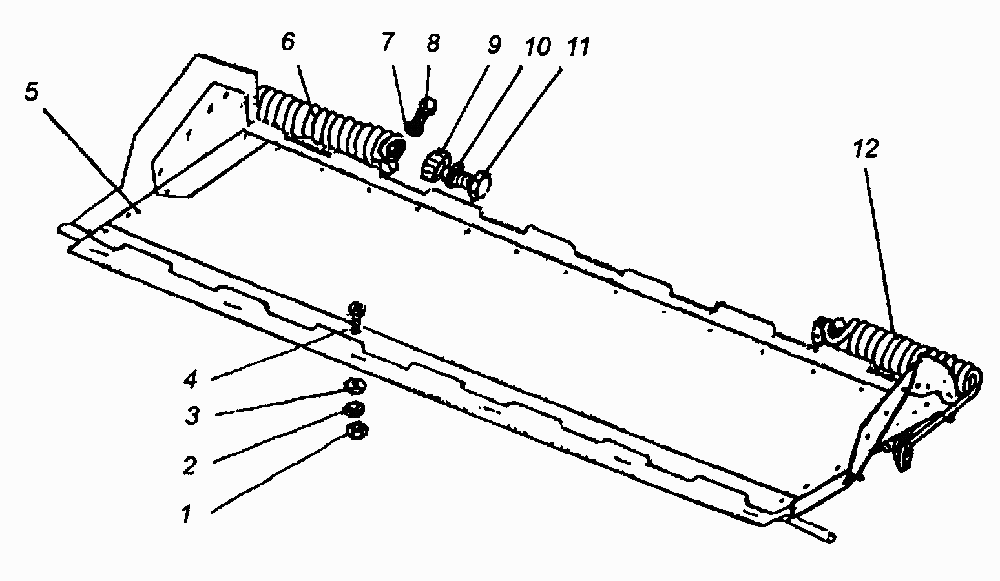

Щиток переходной Енисей КЗС-950. Каталог 2005г.

Башмак Опора жатки Енисей КЗС-950 Щитки бокового уплотнения Енисей КЗС-950

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: М8-5915 Количество на модель: 6
М8-5915
6
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 8.65Г-6402 Количество на модель: 6
8.65Г-6402
6
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 8х1,4-11371 Количество на модель: 6
8х1,4-11371
6
4

Номер детали на чертеже:

4

Винт

Заводской номер: М8х22- 17473 Количество на модель: 6
М8х22- 17473
6
5

Номер детали на чертеже:

5

Щиток переходной

Заводской номер: ЖКН 5-43-1 Количество на модель: 1
ЖКН 5-43-1
1
6

Номер детали на чертеже:

6

Пружина

Заводской номер: 3518050-16165 Количество на модель: 1
3518050-16165
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: С10.01.019-6958 Количество на модель: 2
С10.01.019-6958
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: М10-6gх20-7798 Количество на модель: 2
М10-6gх20-7798
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: ЖКН 6195 Количество на модель: 2
ЖКН 6195
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 12.65Г-6402 Количество на модель: 2
12.65Г-6402
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: М12-6gх60-7798 Количество на модель: 2
М12-6gх60-7798
2
12

Номер детали на чертеже:

12

Пружина

Заводской номер: 3518050-16164 Количество на модель: 1
3518050-16164
1
