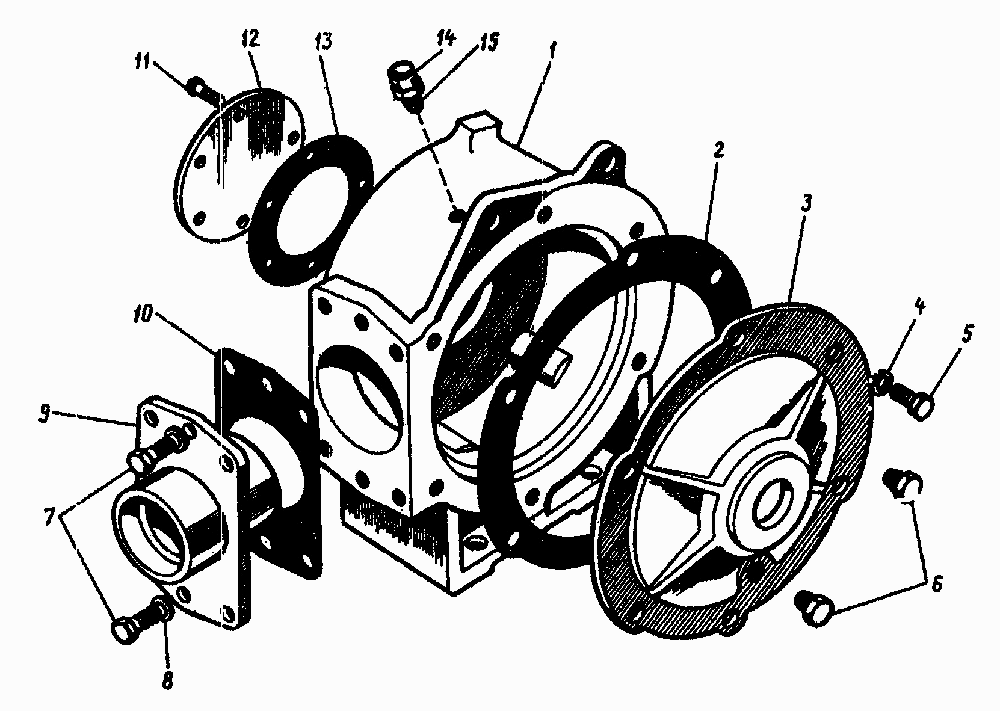

Механизм качающейся шайбы Енисей КЗС-950. Каталог 2005г.

Аппарат режущий Енисей КЗС-950 Механизм качающейся шайбы(МКШ) Енисей КЗС-950

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус

Заводской номер: 3518050-12052 Количество на модель: 1
3518050-12052
1
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 3518050-10074 Количество на модель: 1
3518050-10074
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 3518050-11062 Количество на модель: 1
3518050-11062
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 10Т.65Г.019 Количество на модель: 6
10Т.65Г.019
6
5

Номер детали на чертеже:

5

Болт

Заводской номер: М10хЗ0.66.019 Количество на модель: 6
М10хЗ0.66.019
6
6

Номер детали на чертеже:

6

Пробка

Заводской номер: 2-1-МК16.А12.Ц9хр Количество на модель: 2
2-1-МК16.А12.Ц9хр
2
7

Номер детали на чертеже:

7

Болт

Заводской номер: М12х35.66.019 Количество на модель: 2
М12х35.66.019
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 12Т.65Г.019 Количество на модель: 2
12Т.65Г.019
2
9

Номер детали на чертеже:

9

Опора

Заводской номер: 3518050-16511 Количество на модель: 1
3518050-16511
1
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 3518050-10075 Количество на модель: 1
3518050-10075
1
11

Номер детали на чертеже:

11

Винт

Заводской номер: В1.М8х16.48.019 Количество на модель: 5
В1.М8х16.48.019
5
12

Номер детали на чертеже:

12

Крышка

Заводской номер: 3518050-14952 Количество на модель:
3518050-14952
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: 3518050-10073 Количество на модель: 1
3518050-10073
1
14

Номер детали на чертеже:

14

Сапун

Заводской номер: 34-4-1-17А Количество на модель: 1
34-4-1-17А
1
15

Номер детали на чертеже:

15

Корпус сапуна

Заводской номер: 3518050-16436 Количество на модель: 1
3518050-16436
1
