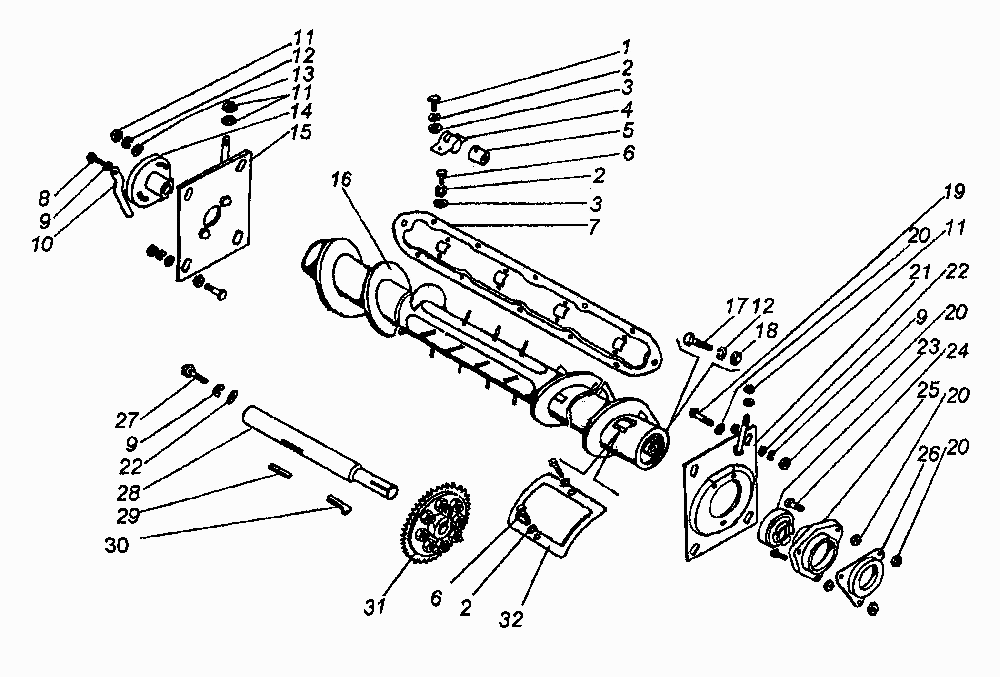

Шнек жатки Енисей КЗС-950. Каталог 2005г.

Поддержка правая Енисей КЗС-950 Пальчиковый механизм шнека жатки Енисей КЗС-950

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: М8х20-7796 Количество на модель: 30
М8х20-7796
30
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 8.65Г-6402 Количество на модель: 46
8.65Г-6402
46
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 8х1,4-11371 Количество на модель: 35
8х1,4-11371
35
4

Номер детали на чертеже:

4

Обойма

Заводской номер: 54-1-2-2-7 Количество на модель: 11
54-1-2-2-7
11
5

Номер детали на чертеже:

5

Глазок

Заводской номер: 54-00348 Количество на модель: 11
54-00348
11
6

Номер детали на чертеже:

6

Болт

Заводской номер: М8х16-7796 Количество на модель: 16
М8х16-7796
16
7

Номер детали на чертеже:

7

Крышка

Заводской номер: ЖКН 4402 Количество на модель: 1
ЖКН 4402
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: М 10х20-7798 Количество на модель: 1
М 10х20-7798
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 10.65Г-6402 Количество на модель: 10
10.65Г-6402
10
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: 50034 Количество на модель: 1
50034
1
11

Номер детали на чертеже:

11

Гайка

Заводской номер: М 12-5915 Количество на модель: 6
М 12-5915
6
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 12.65Г-6402 Количество на модель: 3
12.65Г-6402
3
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 20012 Количество на модель: 2
20012
2
14

Номер детали на чертеже:

14

Втулка

Заводской номер: 54-10122 Количество на модель: 1
54-10122
1
15

Номер детали на чертеже:

15

Плита

Заводской номер: ЖКН 4-2-38 Количество на модель: 1
ЖКН 4-2-38
1
16

Номер детали на чертеже:

16

Шнек

Заводской номер: ЖКН 5-2-36 Количество на модель: 1
ЖКН 5-2-36
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: М12х1,25х65-7795 Количество на модель: 1
М12х1,25х65-7795
1
18

Номер детали на чертеже:

18

Гайка

Заводской номер: М12х1,25-5915 Количество на модель: 1
М12х1,25-5915
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: М10х35-7798 Количество на модель: 8
М10х35-7798
8
20

Номер детали на чертеже:

20

Гайка

Заводской номер: М 10-5915 Количество на модель: 22
М 10-5915
22
21

Номер детали на чертеже:

21

Плита

Заводской номер: ЖКН 4-2-37 Количество на модель: 1
ЖКН 4-2-37
1
22

Номер детали на чертеже:

22

Шайба

Заводской номер: С10-П371 Количество на модель: 9
С10-П371
9
23

Номер детали на чертеже:

23

Подшипник

Заводской номер: 1680207 С17 Количество на модель: 1
1680207 С17
1
24

Номер детали на чертеже:

24

Болт

Заводской номер: М 10х40-7802 Количество на модель: 3
М 10х40-7802
3
25

Номер детали на чертеже:

25

Корпус подшипника

Заводской номер: Н.027.105 Количество на модель: 1
Н.027.105
1
26

Номер детали на чертеже:

26

Крышка

Заводской номер: А54-42343 Количество на модель: 1
А54-42343
1
27

Номер детали на чертеже:

27

Болт

Заводской номер: М 10х25-7796 Количество на модель: 1
М 10х25-7796
1
28

Номер детали на чертеже:

28

Ось шнека

Заводской номер: ЖКН 6067 Количество на модель: 1
ЖКН 6067
1
29

Номер детали на чертеже:

29

Шпонка

Заводской номер: 10х8х56-23360 Количество на модель: 1
10х8х56-23360
1
30

Номер детали на чертеже:

30

Шпонка

Заводской номер: 8х7х70-24068 Количество на модель: 1
8х7х70-24068
1
31

Номер детали на чертеже:

31

Устройство предохранительное

Заводской номер: 54-1-2-10А Количество на модель: 1
54-1-2-10А
1
32

Номер детали на чертеже:

32

Крышка

Заводской номер: ЖКН 4401 Количество на модель: 1
ЖКН 4401
1
