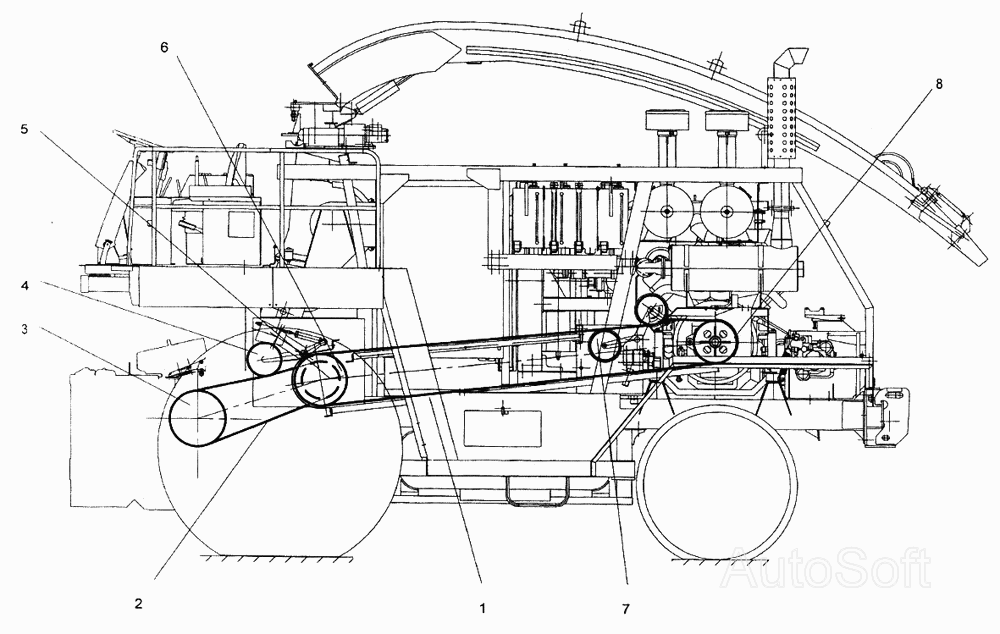

Схема ременных передач левой стороны Енисей-324. Каталог 2008г.

Измельчитель (общий вид) Енисей-324 Схема ременных передач правой стороны Енисей-324

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ремень "Optibelt"

Заводской номер: 5HB-63771a Количество на модель: 1
5HB-63771a
1
2

Номер детали на чертеже:

2

Ремень "Optibelt"

Заводской номер: 5HB-27771a Количество на модель: 1
5HB-27771a
1
3

Номер детали на чертеже:

3

Шкив

Заводской номер: 334.20.01.40.101 Количество на модель: 1
334.20.01.40.101
1
4

Номер детали на чертеже:

4

Устройство натяжное привода барабана

Заводской номер: 334.20.00.30.000 Количество на модель: 1
334.20.00.30.000
1
5

Номер детали на чертеже:

5

Шкив

Заводской номер: 334.11.00.02.101 Количество на модель: 1
334.11.00.02.101
1
6

Номер детали на чертеже:

6

Шкив

Заводской номер: 334.11.00.01.101 Количество на модель: 1
334.11.00.01.101
1
7

Номер детали на чертеже:

7

Устройство натяжное

Заводской номер: 334.65.00.00.000 Количество на модель: 1
334.65.00.00.000
1
8

Номер детали на чертеже:

8

Шкив

Заводской номер: 334.30.00.00.101А Количество на модель: 1
334.30.00.00.101А
1
