Главный контрпривод Енисей КЗС-950. Каталог 2009г.

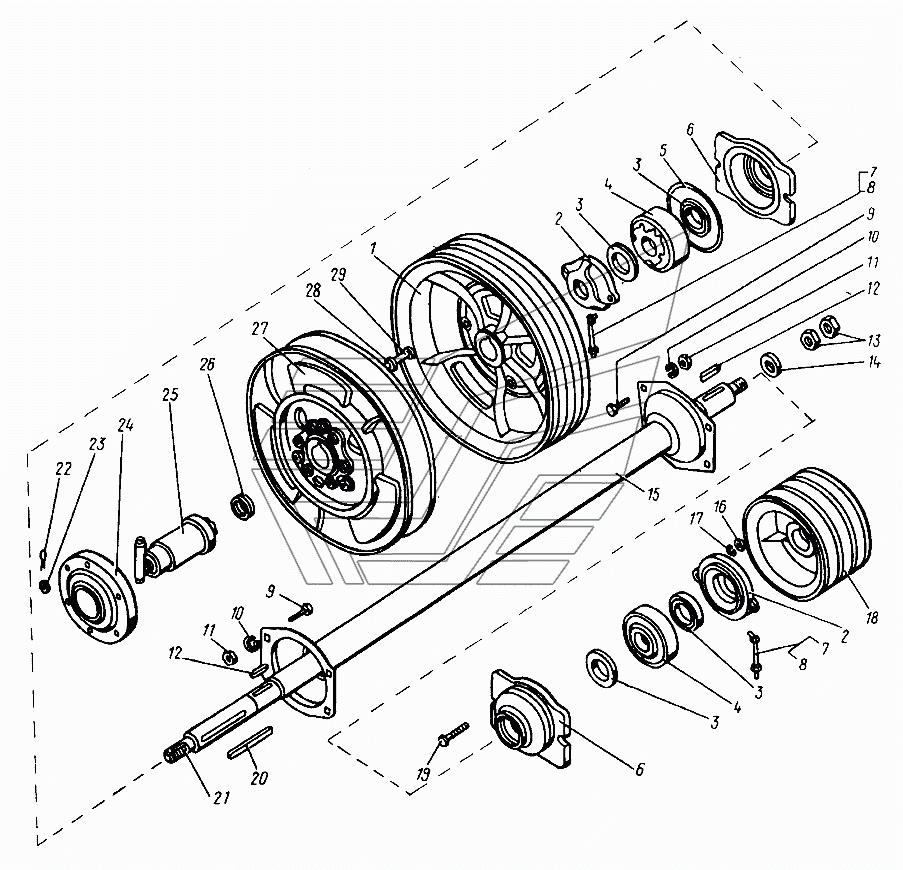

Главный контрпривод Енисей КЗС-950 Контрпривод задний КДМ 2-37Е Енисей КЗС-950

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шкив приемный

Заводской номер: КД1021 Количество на модель: 1

КД1021

1

2

Номер детали на чертеже:

2

Крышка подшипника

Заводской номер: 44Б-10090 Количество на модель: 2

44Б-10090

2

3

Номер детали на чертеже:

3

Манжета

Заводской номер: 1-60x85-1 Количество на модель: 4

1-60x85-1

4

4

Номер детали на чертеже:

4

Подшипник

Заводской номер: 11312 Количество на модель: 2

11312

2

5

Номер детали на чертеже:

5

Кольцо упорное

Заводской номер: 44Б-60501 Количество на модель: 1

44Б-60501

1

6

Номер детали на чертеже:

6

Корпус подшипника

Заводской номер: 44-10089 Количество на модель: 2

44-10089

2

7

Номер детали на чертеже:

7

Трубка

Заводской номер: КДМ8562 Количество на модель: 2

КДМ8562

2

8

Номер детали на чертеже:

8

Масленка

Заводской номер: 2.3.45Ц6Хр Количество на модель: 2

2.3.45Ц6Хр

2

9

Номер детали на чертеже:

9

Болт

Заводской номер: M12x40-7802 Количество на модель: 8

M12x40-7802

8

10

Номер детали на чертеже:

10

Шайба

Заводской номер: 12.65Г-6402 Количество на модель: 8

12.65Г-6402

8

11

Номер детали на чертеже:

11

Гайка

Заводской номер: М12-5915 Количество на модель: 8

М12-5915

8

12

Номер детали на чертеже:

12

Шпонка

Заводской номер: 14x9x63-23360 Количество на модель: 2

14x9x63-23360

2

13

Номер детали на чертеже:

13

Гайка

Заводской номер: М24-11871 Количество на модель: 1

М24-11871

1

14

Номер детали на чертеже:

14

Шайба

Заводской номер: 24-11872 Количество на модель: 1

24-11872

1

15

Номер детали на чертеже:

15

Труба распорная (47855110036)

Заводской номер: 44Б-2-38 Количество на модель: 1

44Б-2-38

1

16

Номер детали на чертеже:

16

Гайка

Заводской номер: М10-5915 Количество на модель: 4

М10-5915

4

17

Номер детали на чертеже:

17

Шайба

Заводской номер: 10.65Г-6402 Количество на модель: 4

10.65Г-6402

4

18

Номер детали на чертеже:

18

Шкив

Заводской номер: КДМ1151А Количество на модель: 1

КДМ1151А

1

19

Номер детали на чертеже:

19

Болт

Заводской номер: M10x40-7795 Количество на модель: 4

M10x40-7795

4

20

Номер детали на чертеже:

20

Шпонка

Заводской номер: 14x9x125-23360 Количество на модель: 1

14x9x125-23360

1

21

Номер детали на чертеже:

21

Вал главного контрпривода

Заводской номер: КДМ6308 Количество на модель: 1

КДМ6308

1

22

Номер детали на чертеже:

22

Шплинт

Заводской номер: 3.2x25-397 Количество на модель: 3

3.2x25-397

3

23

Номер детали на чертеже:

23

Гайка

Заводской номер: М14-5919 Количество на модель: 3

М14-5919

3

24

Номер детали на чертеже:

24

Конус

Заводской номер: КДМ40773Б Количество на модель: 2

КДМ40773Б

2

25

Номер детали на чертеже:

25

Гидроцилиндр

Заводской номер: ГА76020А Количество на модель: 1

ГА76020А

1

25

Номер детали на чертеже:

25

Гидроцилиндр

Заводской номер: ГА76020М Количество на модель: 1

ГА76020М

1

25

Номер детали на чертеже:

25

Гидроцилиндр

Заводской номер: ЕДЦГ063.000 Количество на модель: 1

ЕДЦГ063.000

1

26

Номер детали на чертеже:

26

Шайба

Заводской номер: КДМ2-191А Количество на модель: 2

КДМ2-191А

2

27

Номер детали на чертеже:

27

Шкив большой

Заводской номер: КДМ2-81Б Количество на модель: 1

КДМ2-81Б

1

28

Номер детали на чертеже:

28

Шайба

Заводской номер: КДМ41016 Количество на модель: 3

КДМ41016

3

29

Номер детали на чертеже:

29

Тяга

Заводской номер: 54-60857А Количество на модель: 3

54-60857А

3
