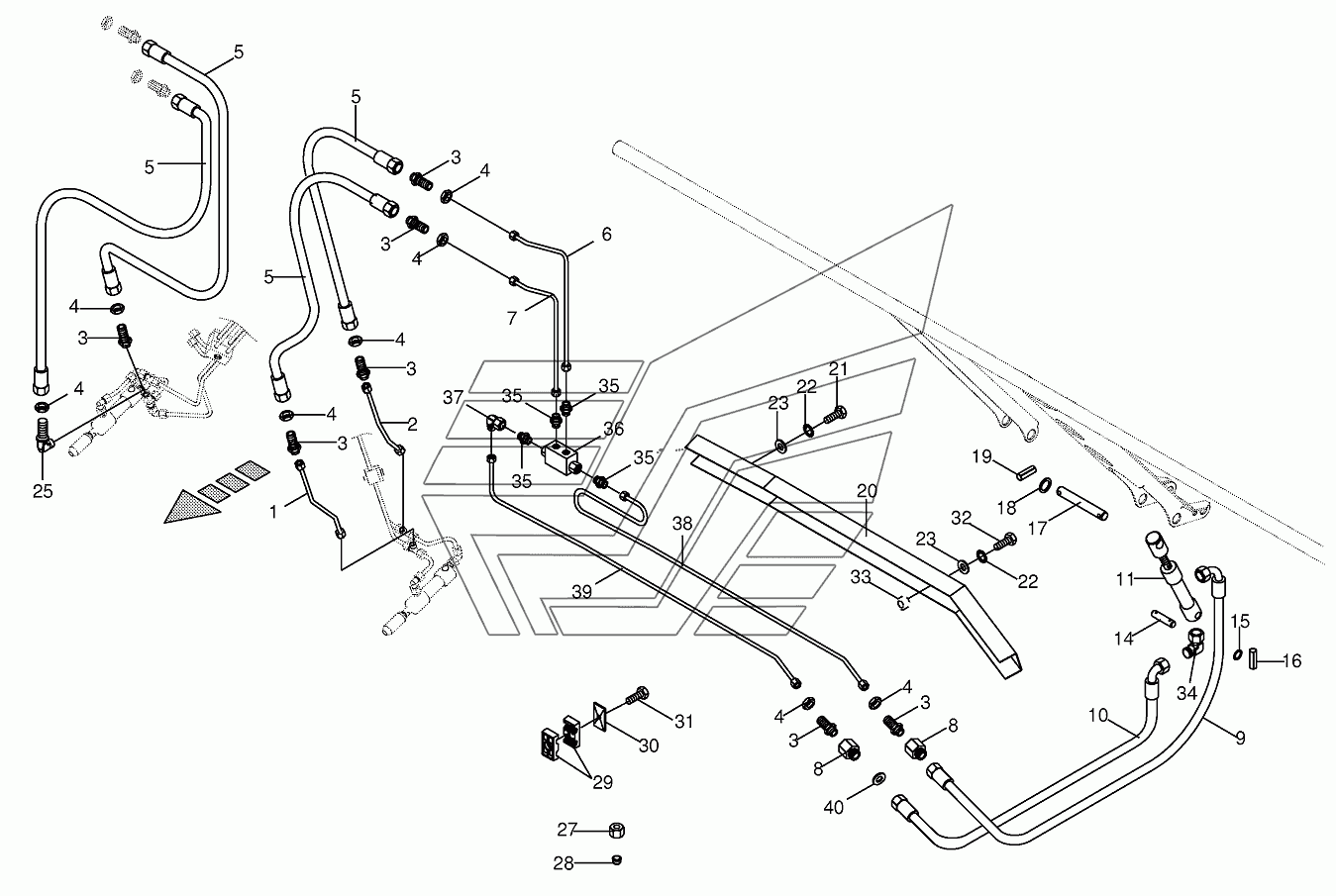

Hydraulics-tube bow ECollect 753, 903, 1053. Каталог 2013г.

Hydraulics-locking mechanism ECollect 753, 903, 1053 Tip protection/Indiator ECollect 753, 903, 1053

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009199560 Количество на модель:
009199560
1

Номер детали на чертеже:

1

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200910572 Количество на модель:
200910572
2

Номер детали на чертеже:

2

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200910582 Количество на модель:
200910582
3

Номер детали на чертеже:

3

Straight 2-way connector

Заводской номер: 009199630 Количество на модель:
009199630
4

Номер детали на чертеже:

4

Hex nut-low form

Заводской номер: 009085060 Количество на модель:
009085060
5

Номер детали на чертеже:

5

High pressure hose line

Заводской номер: 270006560 Количество на модель:
270006560
6

Номер детали на чертеже:

6

Hydraulic line-incl. nozzle disc cap, cutting ring-right

Заводской номер: 200910801 Количество на модель:
200910801
6

Номер детали на чертеже:

6

Hydraulic line-incl. nozzle disc cap, cutting ring-left

Заводской номер: 200910831 Количество на модель:
200910831
7

Номер детали на чертеже:

7

Hydraulic line-incl. nozzle disc cap, cutting ring-right

Заводской номер: 200910791 Количество на модель:
200910791
7

Номер детали на чертеже:

7

Hydraulic line-incl. nozzle disc cap, cutting ring-left

Заводской номер: 200910841 Количество на модель:
200910841
8

Номер детали на чертеже:

8

Reducer fitting

Заводской номер: 009193370 Количество на модель:
009193370
9

Номер детали на чертеже:

9

High pressure hose line

Заводской номер: 009209770 Количество на модель:
009209770
10

Номер детали на чертеже:

10

High pressure hose line

Заводской номер: 009200720 Количество на модель:
009200720
11

Номер детали на чертеже:

11

Hydraulic cylinder

Заводской номер: 270003850 Количество на модель:
270003850
14

Номер детали на чертеже:

14

Pin

Заводской номер: 002226443 Количество на модель:
002226443
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009105102 Количество на модель:
009105102
16

Номер детали на чертеже:

16

Roll pin

Заводской номер: 009125861 Количество на модель:
009125861
17

Номер детали на чертеже:

17

Pin

Заводской номер: 200909300 Количество на модель:
200909300
18

Номер детали на чертеже:

18

Washer

Заводской номер: 009105122 Количество на модель:
009105122
19

Номер детали на чертеже:

19

Roll pin

Заводской номер: 009126732 Количество на модель:
009126732
20

Номер детали на чертеже:

20

Protective box

Заводской номер: 200910050 Количество на модель:
200910050
20

Номер детали на чертеже:

20

Protective box

Заводской номер: 200910060 Количество на модель:
200910060
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
22

Номер детали на чертеже:

22

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
23

Номер детали на чертеже:

23

Washer

Заводской номер: 009106030 Количество на модель:
009106030
25

Номер детали на чертеже:

25

Connector

Заводской номер: 009199660 Количество на модель:
009199660
27

Номер детали на чертеже:

27

Nozzle disc cap

Заводской номер: 009199620 Количество на модель:
009199620
28

Номер детали на чертеже:

28

Cutting ring

Заводской номер: 009199610 Количество на модель:
009199610
29

Номер детали на чертеже:

29

Tube clamp-2 halves

Заводской номер: 009251590 Количество на модель:
009251590
30

Номер детали на чертеже:

30

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009014220 Количество на модель:
009014220
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009002010 Количество на модель:
009002010
33

Номер детали на чертеже:

33

Bushing

Заводской номер: 002732891 Количество на модель:
002732891
34

Номер детали на чертеже:

34

Angle lug

Заводской номер: 009212250 Количество на модель:
009212250
35

Номер детали на чертеже:

35

Male connector

Заводской номер: 009199640 Количество на модель:
009199640
36

Номер детали на чертеже:

36

Double lock-up valve unit

Заводской номер: 009208900 Количество на модель:
009208900
37

Номер детали на чертеже:

37

Angle lug

Заводской номер: 009199650 Количество на модель:
009199650
38

Номер детали на чертеже:

38

Hydraulic line-incl. nozzle disc cap, cutting ring-left

Заводской номер: 200922610 Количество на модель:
200922610
38

Номер детали на чертеже:

38

Hydraulic line-incl. nozzle disc cap, cutting ring-left

Заводской номер: 200922590 Количество на модель:
200922590
38

Номер детали на чертеже:

38

Hydraulic line-incl. nozzle disc cap, cutting ring-right

Заводской номер: 200922570 Количество на модель:
200922570
38

Номер детали на чертеже:

38

Hydraulic line-incl. nozzle disc cap, cutting ring-right

Заводской номер: 200922560 Количество на модель:
200922560
39

Номер детали на чертеже:

39

Hydraulic line-incl. nozzle disc cap, cutting ring-right

Заводской номер: 200922550 Количество на модель:
200922550
39

Номер детали на чертеже:

39

Hydraulic line-incl. nozzle disc cap, cutting ring-right

Заводской номер: 200922580 Количество на модель:
200922580
39

Номер детали на чертеже:

39

Hydraulic line-incl. nozzle disc cap, cutting ring-left

Заводской номер: 200922600 Количество на модель:
200922600
39

Номер детали на чертеже:

39

Hydraulic line-incl. nozzle disc cap, cutting ring-left

Заводской номер: 200922620 Количество на модель:
200922620
40

Номер детали на чертеже:

40

Throttling disc

Заводской номер: 009192321 Количество на модель:
009192321
