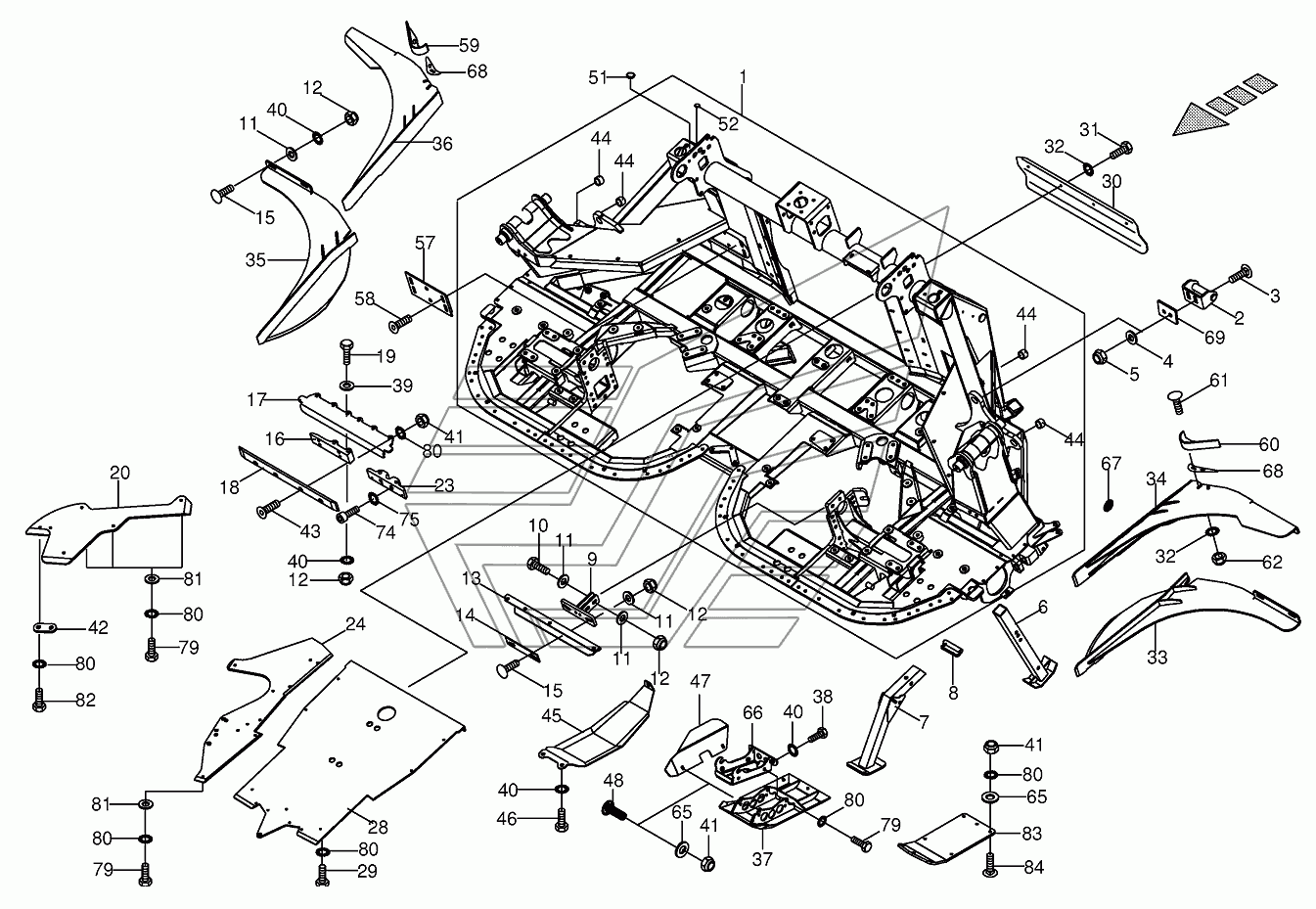

Frame central / Mounting parts 820001 - ECollect753, 903, 1053. Каталог 2013г.

Bow guiding 820001 - ECollect753, 903, 1053

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Rail Centre

Заводской номер: 200952301 Количество на модель:
200952301
1

Номер детали на чертеже:

1

Frame centre 753/903 w. bushings-middle

Заводской номер: 200943331 Количество на модель:
200943331
1

Номер детали на чертеже:

1

Frame centre (1053) + bushings-middle

Заводской номер: 200943341 Количество на модель:
200943341
2

Номер детали на чертеже:

2

Pendulum frame retainer-below

Заводской номер: 003522902 Количество на модель:
003522902
3

Номер детали на чертеже:

3

Coach bolt-optional

Заводской номер: 009047821 Количество на модель:
009047821
3

Номер детали на чертеже:

3

Coach bolt

Заводской номер: 009047230 Количество на модель:
009047230
4

Номер детали на чертеже:

4

Washer

Заводской номер: 009103620 Количество на модель:
009103620
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
6

Номер детали на чертеже:

6

Supporting leg-back

Заводской номер: 200908172 Количество на модель:
200908172
7

Номер детали на чертеже:

7

Supporting leg-front

Заводской номер: 200908272 Количество на модель:
200908272
8

Номер детали на чертеже:

8

Spring stick bolt

Заводской номер: 009170050 Количество на модель:
009170050
9

Номер детали на чертеже:

9

Support

Заводской номер: 200906720 Количество на модель:
200906720
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009014540 Количество на модель:
009014540
11

Номер детали на чертеже:

11

Washer

Заводской номер: 009106090 Количество на модель:
009106090
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
13

Номер детали на чертеже:

13

Screw-on profile-left

Заводской номер: 200907081 Количество на модель:
200907081
13

Номер детали на чертеже:

13

Screw-on profile-left

Заводской номер: 200907181 Количество на модель:
200907181
13

Номер детали на чертеже:

13

Screw-on profile-right

Заводской номер: 200907091 Количество на модель:
200907091
13

Номер детали на чертеже:

13

Screw-on profile-right

Заводской номер: 200907171 Количество на модель:
200907171
14

Номер детали на чертеже:

14

Plating

Заводской номер: 200906741 Количество на модель:
200906741
15

Номер детали на чертеже:

15

Coach bolt

Заводской номер: 009047791 Количество на модель:
009047791
16

Номер детали на чертеже:

16

Position adapter retrainer

Заводской номер: 200915601 Количество на модель: 2
200915601
2
17

Номер детали на чертеже:

17

Position adapter angle-middle

Заводской номер: 200915593 Количество на модель:
200915593
17

Номер детали на чертеже:

17

Position adapter angle-middle

Заводской номер: 200915583 Количество на модель:
200915583
18

Номер детали на чертеже:

18

Guide Bracket

Заводской номер: 200952291 Количество на модель:
200952291
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009003090 Количество на модель:
009003090
20

Номер детали на чертеже:

20

Sliding rail centre rh.

Заводской номер: 200915671 Количество на модель:
200915671
20

Номер детали на чертеже:

20

Sliding rail centre rh.

Заводской номер: 200961250 Количество на модель:
200961250
20

Номер детали на чертеже:

20

Sliding rail centre rh.

Заводской номер: 200915691 Количество на модель:
200915691
20

Номер детали на чертеже:

20

Sliding rail centre lh.

Заводской номер: 200915681 Количество на модель:
200915681
20

Номер детали на чертеже:

20

Sliding rail centre lh.

Заводской номер: 200961270 Количество на модель:
200961270
20

Номер детали на чертеже:

20

Sliding rail centre lh.

Заводской номер: 200915701 Количество на модель:
200915701
23

Номер детали на чертеже:

23

Position adapter retrainer

Заводской номер: 200930260 Количество на модель:
200930260
24

Номер детали на чертеже:

24

Guide disc

Заводской номер: 200938890 Количество на модель:
200938890
28

Номер детали на чертеже:

28

Guide plate-middle

Заводской номер: 200908081 Количество на модель:
200908081
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009002722 Количество на модель:
009002722
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
30

Номер детали на чертеже:

30

Sealing plate

Заводской номер: 003527481 Количество на модель:
003527481
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
32

Номер детали на чертеже:

32

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
33

Номер детали на чертеже:

33

Scraper-below left

Заводской номер: 200906932 Количество на модель:
200906932
34

Номер детали на чертеже:

34

Scraper top lh

Заводской номер: 200906843 Количество на модель:
200906843
35

Номер детали на чертеже:

35

Scraper-below right

Заводской номер: 200906922 Количество на модель:
200906922
36

Номер детали на чертеже:

36

Scraper top, right

Заводской номер: 200906833 Количество на модель:
200906833
37

Номер детали на чертеже:

37

Ground skid

Заводской номер: 200934740 Количество на модель: 2
200934740
2
37

Номер детали на чертеже:

37

Ground skid

Заводской номер: 200940320 Количество на модель: 2
200940320
2
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
39

Номер детали на чертеже:

39

Washer

Заводской номер: 009105061 Количество на модель:
009105061
40

Номер детали на чертеже:

40

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
41

Номер детали на чертеже:

41

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
42

Номер детали на чертеже:

42

Spacer plate

Заводской номер: 200930440 Количество на модель:
200930440
43

Номер детали на чертеже:

43

Countersunkscrew

Заводской номер: 009040500 Количество на модель:
009040500
43

Номер детали на чертеже:

43

Countersunkscrew

Заводской номер: 900003520 Количество на модель:
900003520
43

Номер детали на чертеже:

43

Countersunkscrew

Заводской номер: 900020900 Количество на модель:
900020900
44

Номер детали на чертеже:

44

Bearing bush

Заводской номер: 009349460 Количество на модель:
009349460
45

Номер детали на чертеже:

45

Gearbox cover-middle

Заводской номер: 200928931 Количество на модель:
200928931
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009006530 Количество на модель:
009006530
47

Номер детали на чертеже:

47

Broadening-left

Заводской номер: 200921481 Количество на модель:
200921481
47

Номер детали на чертеже:

47

Broadening-right

Заводской номер: 200921471 Количество на модель:
200921471
48

Номер детали на чертеже:

48

Coach bolt

Заводской номер: 009048501 Количество на модель:
009048501
51

Номер детали на чертеже:

51

Sealing plug

Заводской номер: 009250240 Количество на модель:
009250240
52

Номер детали на чертеже:

52

Sealing plug

Заводской номер: 009524330 Количество на модель:
009524330
57

Номер детали на чертеже:

57

Intermediate plate

Заводской номер: 200929091 Количество на модель:
200929091
58

Номер детали на чертеже:

58

Countersunkscrew

Заводской номер: 009040260 Количество на модель:
009040260
59

Номер детали на чертеже:

59

Scraper-right

Заводской номер: 200930691 Количество на модель:
200930691
60

Номер детали на чертеже:

60

Scraper-left

Заводской номер: 200930701 Количество на модель:
200930701
61

Номер детали на чертеже:

61

Coach bolt

Заводской номер: 009047322 Количество на модель:
009047322
61

Номер детали на чертеже:

61

Coach bolt

Заводской номер: 009048131 Количество на модель:
009048131
62

Номер детали на чертеже:

62

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
64

Номер детали на чертеже:

64

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
65

Номер детали на чертеже:

65

Washer

Заводской номер: 900001210 Количество на модель:
900001210
66

Номер детали на чертеже:

66

Ground skid

Заводской номер: 200934690 Количество на модель: 2
200934690
2
67

Номер детали на чертеже:

67

Side light-yellow-self- adhesive

Заводской номер: 009246340 Количество на модель:
009246340
68

Номер детали на чертеже:

68

Spacer plate

Заводской номер: 200931061 Количество на модель:
200931061
69

Номер детали на чертеже:

69

Spacer plate-optional

Заводской номер: 003527990 Количество на модель:
003527990
74

Номер детали на чертеже:

74

Allen screw

Заводской номер: 009031100 Количество на модель:
009031100
75

Номер детали на чертеже:

75

Detent edged washer

Заводской номер: 009099070 Количество на модель:
009099070
79

Номер детали на чертеже:

79

Hex head bolt

Заводской номер: 009006340 Количество на модель:
009006340
80

Номер детали на чертеже:

80

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
81

Номер детали на чертеже:

81

Washer

Заводской номер: 009104140 Количество на модель:
009104140
82

Номер детали на чертеже:

82

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
83

Номер детали на чертеже:

83

Wear skid-plastic

Заводской номер: 200940281 Количество на модель: 2
200940281
2
84

Номер детали на чертеже:

84

Countersunkscrew

Заводской номер: 009040490 Количество на модель:
009040490
Bow guiding 820001 - ECollect753, 903, 1053
